Фольксваген Гольф 2, Джетта. Регулировка зазоров между кулачками распредвала и рычагами клапанов. Volkswagen Golf II, Jetta

В двигателях, не имеющих гидравлических толкателей, требуется периодически проверять и по мере надобности регулировать зазор клапанов. Зазор этот замеряется щупом между кулачком распредвала и регулировочной пластиной. Распредвал должен занять такое положение, чтобы над данным толкателем находилась самая низкая часть кулачка (см. рис. 221). Зазор клапанов можно мерить на теплом или холодном двигателе, помня о разности величин зазоров:

— теплый двигатель 0,20-0,30 мм для впускного клапана 0,40-0,50 мм для выпускного клапана холодный двигатель 0,15-0,25 мм для впускного клапана 0,35-0,40 мм для выпускного клапана. Как правило, данный зазор выставляется на холодном двигателе. После пробега 1000 км зазор необходимо проверить и, в случае необходимости, отрегулировать.

Размещение клапанов показано на рис. 220.

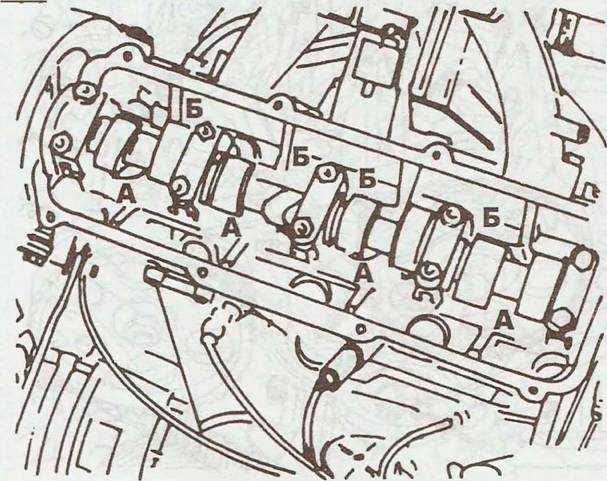

Рис. 220. Клапаны двигателя:

А — выпускные; Б — впускные

Если зазор больше или меньше допустимого, то необходимо определить величину корректировки и провести регулировку следующим образом:

Снимите крышку клапанов.

Поршень 1-го цилиндра установите в ВМТ. Оба кулачка займут тогда положение, показанное на рис. 221. Для поворота коленвала используйте болты шкива. Шкив распредвала вращать нельзя, так как это вызовет растяжение зубчатого вала ремня.

Рис. 221. Положение кулачков 1-го цилиндра, установленного в ВМТ

Измерьте зазор для обоих клапанов (первый — выпускной) и запишите результат.

Поверните вал трижды на пол-оборота, после первого поворота измерьте зазоры клапанов третьего цилиндра, затем — четвертого цилиндра, после четвертого — второго цилиндра. Запишите результаты измерений.

Сравните полученные значения с рекомендуемыми.

Определите, какие клапаны требуют регулировки. С толкателя клапана, который требует регулировки, удалите регулировочную шайбу. Для этого проверните распределительный вал так, чтобы кулачки были направлены в противоположную от толкателя сторону. Поверните толкатели так, чтобы они заняли положение, показанное на рис. 222.

Рис. 222. Правильная установка толкателей перед снятием регулировочных шайб

Для замены регулировочной шайбы необходимо использовать приспособление 2078 или аналогичное. Способ его применения следующий:

— Вставьте приспособление под распределительный вал и надавите с его помощью на толкатель вниз (рис. 223).

Рис. 223. Снятие регулировочных шайб с помощью приспособлений

— Щипцами 10-208, вставленными в обе канавки толкателя, захватите регулировочную шайбу и удалите ее.

Если у вас отсутствует вышеуказанное приспособление, то удаление регулировочной шайбы будет затруднено.

На нижнем торце извлеченной шайбы указана ее толщина; сравните ее с измеренным зазором.

Подберите регулировочную шайбу необходимой толщины. Толщину шайбы надо обязательно проверить микрометром. Вложите новую шайбу на толкатель обозначением толщины вниз.

Шайбы выпускают толщиной 3,00-4,25 мм. Бывшие в употреблении шайбы можно снова использовать, если они не повреждены и не изношены. Ниже в табл. 13 приведен пример, как можно определить толщину шайбы.

Таблица 13

Иногда не удается установить зазор, используя даже самую тонкую шайбу. Такая ситуация может случиться после фрезерования седла клапана, когда высота головки еще находится в допустимых размерах.

Для этого случая выпускаются клапаны, укороченные на 0,5 мм.

Ниже в табл. 14 приведены данные о номенклатуре применяемых регулировочных шайб.

Таблица 14

Регулировочные шайбы и их номера для заказа
