Крутящие моменты затяжки VW BORA (1J2) 2.3 V5 AGZ

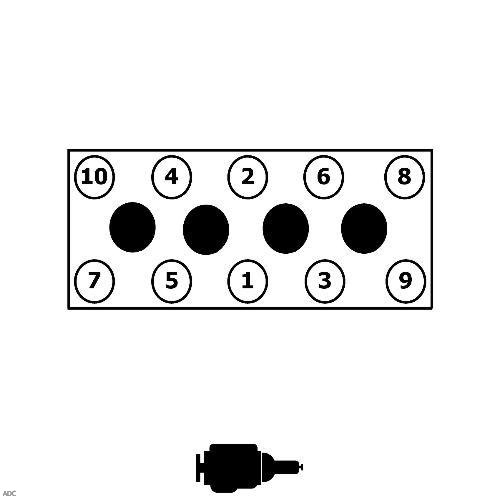

Болты крепления головки блока цилиндров

Двигатель с ремённым приводом, Ступень 01

40 Nm

Двигатель с ремённым приводом, Ступень 02

90°

Двигатель с ремённым приводом, Ступень 03

90°

Винт(ы) 1 – 10, Двигатель с цепным приводом, Ступень 01

40 Nm

Использовать новый винт(ы).

Винт(ы) 1 – 10, Двигатель с цепным приводом, Ступень 02

90°

Винт(ы) 1 – 10, Двигатель с цепным приводом, Ступень 03

90°

Винт(ы) 11 – 14, Двигатель с цепным приводом, Ступень 04

8 Nm 90°

Использовать новый винт(ы).

Вы здесь

Давление в задних шинах

с 4 ободом колеса с вырезами, с полной нагрузкой, 185/60 R 14, 195/50 R 15

2,80 bar

с 4 ободом колеса с вырезами, Частично загруженный, 185/60 R 14, 195/50 R 15

2,30 bar

с 5 ободом колеса с вырезами, Частично загруженный, 195/50 R 15, 215/40 R 16

2,40 bar

с 5 ободом колеса с вырезами, с полной нагрузкой, 195/50 R 15, 215/40 R 16

2,70 bar

с 5 ободом колеса с вырезами, Частично загруженный, 205/50 R 15

2,00 bar

с 5 ободом колеса с вырезами, с полной нагрузкой, 205/50 R 15

2,50 bar

Давление в передних шинах

с 4 ободом колеса с вырезами, с полной нагрузкой, 185/60 R 14, 195/50 R 15

2,60 bar

с 4 ободом колеса с вырезами, Частично загруженный, 185/60 R 14, 195/50 R 15

2,50 bar

с 5 ободом колеса с вырезами, Частично загруженный, 195/50 R 15, 215/40 R 16

2,60 bar

с 5 ободом колеса с вырезами, с полной нагрузкой, 195/50 R 15, 215/40 R 16

2,70 bar

с 5 ободом колеса с вырезами, Частично загруженный, 205/50 R 15

2,20 bar

с 5 ободом колеса с вырезами, с полной нагрузкой, 205/50 R 15

2,30 bar

Колея задних колёс

от 1993/08, стандартная ходовая часть, с ободом колеса ET38

1442 mm

от 1993/08, стандартная ходовая часть, с ободом колеса ET45

1428 mm

со спортивной ходовой частью, с ободом колеса ET38

1442 mm

со спортивной ходовой частью, с ободом колеса ET43

1432 mm

стандартная ходовая часть, с ободом колеса ET38

1460 mm

стандартная ходовая часть, с ободом колеса ET43

1450 mm

стандартная ходовая часть, с ободом колеса ET45

1446 mm

Моменты затяжки двигателя

Крышка клапана (комплект)

двигатель BKD 10 Nm Затянуть винты от центра к краю крест-накрест. двигатель CFHC 9 Nm Затянуть винты от центра к краю крест-накрест.

Вакуумный насос

двигатель BKD 20 Nm  двигатель CFHC 10 Nm

Подшипник распределительного вала

двигатель BKD 20 Nm Затянуть поэтапно от центра к краю крест-накрест. двигатель CFHC 10 Nm Затянуть винты от центра к краю крест-накрест.

Опора коромысла

двигатель BKD 20 Nm 90° Затянуть новые болты от центра к краю.

Контргайка регулировочного винта зазора в клапане

 30 Nm

Приводная шестерня впускного распредвала

двигатель BKD, Центральный болт 100 Nm  двигатель BKD, колесо 25 Nm

Приводная шестерня выпускного распредвала

двигатель BKD, Центральный болт 100 Nm  двигатель BKD, колесо 25 Nm

Приводная шестерня распределительного вала

двигатель CFHC, Центральный болт 100 Nm  двигатель CFHC, колесо 20 Nm 45°

Датчик положения распредвала

 10 Nm

Устройство натяжения цепи привода масляного насоса

двигатель BKD 15 Nm

Натяжное приспособление для агрегатного ремня

двигатель BKD 25 Nm  двигатель CFHC, с натяжным роликом 30 Nm 90° Использовать новый винт(ы). двигатель CFHC, с автоматическим натяжным роликом 20 Nm 180° Использовать новый винт(ы).

Натяжной ролик зубчатого ремня

 20 Nm 45° Использовать новую(ые) гайку(и).

Направляющий ролик зубчатого ремня привода распредвала

M8 20 Nm  двигатель BKD, M12 40 Nm 90° Использовать новый винт(ы). двигатель CFHC, M12 50 Nm 90° Использовать новый винт(ы).

Средний кожух зубчатого ремня

 10 Nm Сменить болты.

Нижний кожух зубчатого ремня

 10 Nm Сменить болты.

Болты крепления головки блока цилиндров

двигатель BKD, Ступень 01 35 Nm Использовать новые винты. двигатель BKD, Ступень 02 60 Nm  двигатель BKD, Ступень 03 90°  двигатель BKD, Ступень 04 90°  двигатель CFHC, Ступень 01 30 Nm Использовать новые винты. двигатель CFHC, Ступень 02 50 Nm  двигатель CFHC, Ступень 03 90°  двигатель CFHC, Ступень 04 90°

Впускной коллектор

двигатель BKD 20 Nm  двигатель CFHC 8 Nm

Датчик давления наддува

 8 Nm

Воздуховоды наддувочного воздуха

 25 Nm

Выпускной коллектор

двигатель BKD 25 Nm Использовать новую(ые) гайку(и). двигатель CFHC 24 Nm Использовать новую(ые) гайку(и).

Свечи накаливания

двигатель BKD, Металлическая свеча накаливания 10 Nm  двигатель BKD, Керамическая свеча накаливания 12 Nm  двигатель CFHC 18 Nm

Форсунки

двигатель BKD 3 Nm 90° 180° Использовать новый винт(ы). двигатель CFHC 8 Nm 180° Использовать новый винт(ы).

Топливопроводы высокого давления

двигатель CFHC 28 Nm

Шестерня насоса высокого давления

двигатель CFHC, Центральная гайка 95 Nm  двигатель CFHC, колесо 20 Nm 90° Использовать новый винт(ы).

Топливный насос

двигатель CFHC, M8 x 28 20 Nm 45° Использовать новый винт. двигатель CFHC, M8 x 90 20 Nm 180° Использовать новый винт(ы).

Труба распределителя топлива

двигатель CFHC 22 Nm

Кронштейн топливного фильтра

 8 Nm

Датчик положения коленвала

 5 Nm

Насос подачи охлаждающих средств

 15 Nm

Виброгаситель

 10 Nm 90° Использовать новый винт(ы).

Центральный винт коленчатого вала

 120 Nm 90° Использовать новый винт.

Ведущий диск сцепления

M6 13 Nm  M7 20 Nm

Маховик

 60 Nm 90° Использовать новый винт(ы).

Кожух маховика

 10 Nm

Винт(ы) спуска масла

 30 Nm

Цепная звёздочка масляного насоса

двигатель BKD 20 Nm 90°

Масляный картер

на блоке цилиндров двигателя 15 Nm Постепенно затянуть винты крест-накрест. на коробке передач 40 Nm

Корпус масляного фильтра

двигатель BKD, на блоке цилиндров двигателя 15 Nm 90° Использовать новый болт(-ы), затянуть крест-накрест двигатель CFHC, на блоке цилиндров двигателя 14 Nm 90° Использовать новый болт(-ы), затянуть крест-накрест Крышка масляного фильтра 25 Nm

Маслоохладитель

двигатель BKD, резьбовая пробка 25 Nm  двигатель CFHC, винт(ы) 11 Nm

Масляный насос

двигатель CFHC 15 Nm

Шатунный подшипник

 30 Nm 90° Использовать новый винт(ы).

Коренной подшипник

 65 Nm 90° Использовать новый винт(ы).

Держатель двигателя

 40 Nm 180° Использовать новый винт(ы).

Подшипник двигателя

на кузове 40 Nm 90° Использовать новый винт(ы). Распорка 20 Nm 90° Использовать новый винт(ы). на кронштейне двигателя 60 Nm 90° Использовать новый винт(ы).

Стопор против проворачивания

на коробке передач, Класс прочности 8.8 40 Nm 90° Использовать новый винт(ы). на коробке передач, Класс прочности 10.9 50 Nm 90° Использовать новый винт(ы). на подрамнике 100 Nm 90° Использовать новый винт(ы).

Агрегатный кронштейн

на кузове, M12 x 1,5 70 Nm 90°

Катализатор

 7 Nm

Кислородный датчик

 50 Nm

Держатель – выхлопной трубы

 25 Nm  Распорка 40 Nm

Генератор

 25 Nm

Крепление генератора

 45 Nm

Стартёр

M10 40 Nm  M12 80 Nm

Компрессор кондиционера

 25 Nm

Держатель – компрессора кондиционера

 50 Nm

Напорная магистраль компрессора кондиционера

 22 Nm

Моменты затяжки на передней ходовой части

Амортизационная стойка

на кузове 15 Nm 90° Использовать новый винт(ы). на поворотном кулаке 70 Nm 90° Использовать новый винт(ы).

Шток поршня амортизатора

 60 NmИспользовать новую(ые) гайку(и).

Карданный шарнир рулевого механизма

 30 Nm Использовать новый винт.

Рулевая передача

на подрамнике 50 Nm 90° Использовать новый винт(ы).

Задний нижний поперечный рычаг подвески переднего моста

стойка подшипника, на подрамнике 50 Nm 90° Использовать новый винт(ы). стойка подшипника, на кузове 70 Nm 90° Использовать новый винт(ы).

Передний нижний поперечный рычаг подвески переднего моста

на подрамнике 70 Nm 180° Использовать новый винт(ы).

Крепление колеса

 120 Nm

Ступица/подшипник ступицы переднего колеса

Блок подшипника ступицы колеса, на поворотном кулаке 70 Nm 90° Использовать новый винт(ы). Центральный болт, Шестигранник 200 Nm 180° Использовать новый винт(ы). Центральный болт, Двенадцатигранник 70 Nm 90° Использовать новый винт(ы).

Датчик(-и) давления воздуха в шинах

Накидная гайка(и). 8 Nm

Поперечная рулевая тяга на рулевом механизме

 100 Nm

Головка поперечной рулевой тяги на поворотном кулаке

 20 Nm 90° Использовать новую(ые) гайку(и).

Наконечник поперечной рулевой тяги на поперечной рулевой тяге

 50 Nm

Подшипник стабилизатора переднего моста на подрамнике

на подрамнике 20 Nm 90° Использовать новый винт(ы).

Стойка стабилизатора переднего моста на амортизационной стойке

 65 Nm Использовать новую(ые) гайку(и).

Стойка стабилизатора переднего моста на стабилизаторе

 65 Nm Использовать новую(ые) гайку(и).

Шарнир независимой подвески переднего моста на поворотном кулаке

 60 Nm Использовать новую(ые) гайку(и).

Шарнир независимой подвески переднего моста на поперечном рычаге подвески

Поперечный рычаг подвески из чугуна 60 Nm Использовать новую(ые) гайку(и). Поперечный рычаг подвески из листовой стали 100 Nm Использовать новую(ые) гайку(и). Алюминий, Кованый поперечный рычаг подвески 100 Nm Использовать новую(ые) гайку(и).

Моменты затяжки тормоза

Суппорт дискового тормоза передних колёс

 30 Nm

Суппорт дискового тормоза задних колёс

 35 Nm Использовать новый винт(ы).

Кронштейн суппорта дискового тормоза задних колёс

 90 Nm 90° Использовать новый винт(ы).

Кронштейн суппорта дискового тормоза передних колёс

 190 Nm Почистить резьбу.

Тормозной диск задних колёс

 4 Nm

Тормозной диск передних колёс

 4 Nm

Воздушный клапан

 10 Nm

Датчик – числа оборотов колеса

 8 Nm

Тормозная магистраль

 14 Nm

Тормозной шланг

на суппорте дискового тормоза 35 Nm

Моменты затяжки для коробки передач

Кронштейн тросового привода переключения передач

 20 Nm

Рычаг переключения

 23 Nm Использовать новую(ые) гайку(и).

Выжимной цилиндр

с центральной муфтой выключения сцепления из металла 12 Nm Использовать новые винты. с центральной муфтой выключения сцепления из пластика 15 Nm Использовать новые винты.

Фланцевое соединение коробки передач с двигателем

M10 x 50 40 Nm Использовать новый винт(ы). M12 x 55 80 Nm Использовать новый винт(ы). M12 x 70 80 Nm Использовать новый винт(ы). M10 40 Nm  M12 80 Nm

Держатель коробки перемены передач

6 передача 02Q, на коробке передач 60 Nm 90° Использовать новый винт(ы). 6 передача DSG 02E, на коробке передач 40 Nm 90° Использовать новый винт(ы).

Подшипник коробки перемены передач

на кузове 40 Nm 90° Использовать новый винт(ы). на кронштейне КПП 60 Nm 90° Использовать новый винт(ы).

Кронштейн коробки перемены передач

на коробке передач, Ступень 01 40 Nm Использовать новый винт(ы). на коробке передач, Ступень 02 90°

Приводной вал

на коробке передач, M8 40 Nm Постепенно затянуть винты крест-накрест. на коробке передач, M10 70 Nm Постепенно затянуть винты крест-накрест. Центральный болт, болт(ы) с шестигранной(ыми) головкой(ами) 200 Nm 180° Использовать новый винт(ы). Центральный болт, винт(-ы) с двенадцатигранной головкой 70 Nm 90° Использовать новый винт(ы).

Промежуточный подшипник ведущего вала

 20 Nm

Резьбовая пробка маслоналивного отверстия коробки передач

6 передача 02Q, с винтом(ами) с внутренним шестигранником 30 Nm  6 передача 02Q, с винт(-ы) с внутренним двенадцатигранником 45 Nm  6 передача DSG 02E, резьбовая пробка, Переливная труба 45 Nm

Винт(ы) контроля масла

Коробка с непосредственным переключением передач 02E 45 Nm Заменить уплотнительное(ые) кольцо(а).

Резьбовая пробка маслосливного отверстия коробки передач

6 передача 02Q, с винтом(ами) с внутренним шестигранником 30 Nm  6 передача 02Q, с винт(-ы) с внутренним двенадцатигранником 45 Nm  6 передача DSG 02E, Переливная труба 3 Nm  6 передача DSG 02E, резьбовая пробка, Переливная труба 45 Nm

Крышка масляного фильтра коробки передач

6 передача DSG 02E 20 Nm

Моменты затяжки на задней ходовой части

Шток поршня амортизатора заднего моста

 25 Nm

Подшипниковая опора стабилизатора заднего моста

на несущей балке моста 25 Nm 45° Использовать новый винт(ы).

Продольный рычаг подвески заднего моста

стойка подшипника, на кузове 50 Nm 45° Использовать новый винт(ы). с кронштейне опоры 90 Nm 90° Использовать новый винт(ы). на поворотном кулаке 90 Nm 90° Использовать новый винт(ы).

Верхний поперечный рычаг подвески заднего моста

на несущей балке моста 95 Nm  на поворотном кулаке 130 Nm 90° Использовать новый(ые) винт(ы) и новую(ые) гайку(и).

Нижний поперечный рычаг подвески заднего моста

на несущей балке моста 95 Nm  на поворотном кулаке 90 Nm 90° Использовать новый(ые) винт(ы) и новую(ые) гайку(и).

Крепление колеса

 120 Nm

Ступица/подшипник ступицы заднего колеса

Центральный болт, на поворотном кулаке 180 Nm 180° Использовать новый винт(ы).

Датчик(-и) давления воздуха в шинах

Накидная гайка(и). 8 Nm

Поперечная рулевая тяга заднего моста

на несущей балке моста 90 Nm 90° Использовать новый(ые) винт(ы) и новую(ые) гайку(и). на поворотном кулаке 130 Nm 90° Использовать новый(ые) винт(ы) и новую(ые) гайку(и).

Стойка стабилизатора заднего моста на направляющем устройстве подвески

 45 Nm Использовать новую(ые) гайку(и).

Стойка стабилизатора заднего моста на поворотном кулаке

 45 Nm Использовать новую(ые) гайку(и).

Стойка стабилизатора заднего моста на стабилизаторе

 45 Nm Использовать новую(ые) гайку(и).

Амортизатор заднего моста

на кузове 50 Nm 45° Использовать новый винт(ы). на поворотном кулаке 180 Nm

Обода колёс и шины
