На vw polo перестала работать печка, точнее перестали работать 1, 2, 3 скорости вращения вентилятора, осталась только четвертая. Посмотрев причины в интернете, стало ясно, что сгорел термопредохранитель печки. Забегая вперед, вот его фото (кликабельно)
На форумах было найдено решение по замене, для этого подходит предохранитель из магазина радиодеталей на 15А и температурой 165 градусов. Купил в Чип и Дип за 28 рублей/шт, взял сразу два на всякий случай.
Для того что бы разобрать печку на Polo, понадобятся Torx отвертки или просто набор бит для отвертки, я до сих пор пользуюсь этой, и набор бит купил для нее, если нет возможности купить в магазине, они так же есть у китайцев ссылка. Вообще, если у вас фольцваген, то набор torx бит и отверток должен быть, потому что они там везде.
Замена термо предохранителя печки Поло
С моторчиком закончил, теперь дело за предохранителем. Он стоит не далеко от самого мотора, если смотреть из салона на моторчик печки, то слева от него.
После того как его достал, снял разъем.
Теперь нужно заменить предохранитель, паять его нельзя, так как он сгорит, ведь он термо, а пайка подразумевает нагрев, правда читал на форумах что паяют, засунув сам предохранитель в воду, но смутно себе это представляю, я закрепил его на клемники для проводов, а старый откусил бокорезами.
Вот так выглядит закрепленный термопредохранитель
Последовательность работ по обслуживанию системы отопления салона автомобилей Фольксваген Поло
Последовательность демонтажа органов управления и регулировки тяг.
Последовательность работ по демонтажу вентилятора печки.
Последовательность работ по демонтажу дополнительного резистора печки.
Блоки предохранителей «A» и «C»
Схема предохранителя довольно проста. Блок A и блок C расположены на аккумуляторе Volkswagen Polo. Кого ты скучал? Правильно, блок Б. Он был спрятан под рулевой колонкой в машине. Кроме того, внутри приборной панели с левой стороны расположен релейный блок, дополнительная опора для остальных участников управления.
Перестал работать генератор или на Поло седане перестал работать охлаждающий вентилятор? Затем поднимаемся на блок А. Именно в нем находятся предохранители, отвечающие за обе части автомобиля.
Для доступа к монтажному блоку нужно нажать на защелку крышки и снять «колпачок». Под крышкой найдем 7 предохранителей. Прежде всего, генератор пропускает ток через себя. Его мощность колеблется в пределах 150-175А. Затем идут переключатель зажигания, подрулевые переключатели и различные реле (ближний свет, топливный насос и т.д.). Номинальный ток предохранителя 110А. Далее следуют блок управления электроусилителем руля (50А), АБС и вентилятор системы охлаждения (по 40А). Зарезервировано два места.
Помощь с перераспределением напряжения оказывает блок C. Для доступа к нему нужно отсоединить пластиковые фиксаторы по бокам в моторном отсеке и снять крышку. Перед нами сгорят еще 6 предохранителей. Их схема в некоторой степени повторяет установленную в блоке А.
До двух слотов: первый и четвертый слоты отвечают за вышеупомянутую секцию управления ABS (25 и 10A соответственно). Второй и третий слоты управляют работой двигателя охлаждающего вентилятора. Пятая направлена на правильную работу электрического блока управления. Последний разъем — запасной.
Установка предохранителя на место
Вид установленного предохранителя
После крепления термопредохранителя к блоку резисторов, поставил его на штатное место. Так он теперь выглядит, стал немного пониже штатного, но надеюсь это не на что не повлияет.
Далее собрал все в обратном порядке, на все про все ушло 3 часа (долго снимал некоторые разъемы и долго собирал моторчик печки), если все знать как делать, делов час, максимум два. После проделанных мною манипуляций с предохранителем печки Фольксваген Поло Седан, появились все 4 скорости, в том числе 1,2,3 и четвертая была.
UPD спустя 7 месяцев (от 24.07.2018)
Все было сделано верно, смазка себя оправдала, работает уже 7 месяцев без сбоев и шума, все скорости работают исправно.
Разбираем печку Поло
Что бы снять печку на поло, нужно открутить бордачок, а может и «перчаточный ящик», в общем не суть. Там 5-6 болтов под torx биту, открутил шуруповертом. Нужно сдернуть пластиковую крышку с торца панели.
Желтыми стрелками показал где болты, снизу тоже есть 2 шт, указал только один. Так же вытаскиваем металлические клипсы (зеленый овал)
После того как все болты выкручены, и убраны клипсы, бордачек можно достать.
Вид без бордачка, белая тряпка, это шумоизоляция, под ней находится моторчик печки
ее нужно аккуратно убрать в сторону, предварительно срезав пластиковую стяжку (зеленая стрелочке ))).
Реле салонного блока Volkswagen Polo
Все реле в автомобиле вынесены на отдельный монтажный блок, который находится в приборной панели с левой стороны от водителя.
- R4 — реле подачи бензина на напор.
- R3 — реле блокировки стартера.
- R9 — реле кондиционера.
- R7 — реле фонарей передних габаритов. См. Предохранители 57 и 58.
- R8 — реле топливного насоса.
- R5 — силовое реле.
- R6 — запасное место.
- R10 — контакт реле «Х».
- R1 — резервное место.
- R11 — R15 зарезервированы.
- R2 — реле обогрева лобового стекла. См. Предохранитель 56.
Схема предохранителей и реле Volkswagen Polo
Расположение блоков предохранителей и реле
Позиции 1 и 2 для автомобиля с правым рулем расположены с правой стороны
- Держатель предохранителя B -SB-
- Блок реле и предохранителей 1 -SR1-
- Держатель предохранителя A -SA-
Блок предохранителей на АКБ, A -SA- (3)
3 — Блок управления свечей накаливания -J179- (Только для автомобилей с дизельным двигателем)
3 — Реле дополнительного насоса охлаждающей жидкости -J496- (в зависимости от комплектации)
Блок предохранителей в салоне B -SB- (1)
1) В зависимости от комплектации.
2) Только для автомобилей с автоматической коробкой передач.
3) С ноября 2010 г. 4) С августа 2011 г. 5) Только для автомобилей с бензиновым двигателем 6) С мая 2015 г. 7) Только для автомобилей с дизельным двигателем 8) Только для автомобилей с бензиновым двигателем (перегрузка 9) Только для автомобилей с бензиновым двигателем 1,6 л двигатель (атмосферник) с мая 2015 года.
Принцип работы отопителя салона автомобилей Volkswagen Polo
Печка в автомобилях Фольксваген Поло седан конструктивно объединена в одной системе с кондиционером. Структурная схема системы кондиционера и отопления салона приведена на рисунке:
На этой схеме непосредственно к системе отопителя относятся вентилятор печки 6, заслонка 8, радиатор печки 9. Радиатор печки подогревается от контура системы охлаждения двигателя. Таким образом, температура воздуха, обогревающего салон, напрямую зависит от температуры охлаждающей жидкости двигателя.
Во время движения автомобиля через радиатор печки (при открытом вентиле) проходит нагретая охлаждающая жидкость. В зависимости от положения переключателя скорости вращения вентилятора печки мимо пластин радиатора проходит воздух из салона либо окружающей среды (также в соответствии с выбранной опцией). Нагретый воздух поступает через направленные заслонки в различные области салона.
Система отопления салона Фольксваген Поло, несмотря на относительную простоту исполнения, достаточно часто выходит из строя. В первую очередь это связано с тем, что в российских климатических условиях печка постоянно используется на протяжении как минимум полугода эксплуатации автомобиля в годовом цикле. Низкое качество дорожного покрытия, не соблюдение сроков регламентного обслуживания также уменьшают ресурс печки.
Блок «B» и блок реле панели приборов
Блок предохранителей большего размера B расположен в салоне автомобиля. Он расположен под рулевой колонкой. Доступ не сложный. Просто опустите крышку, и кунжут откроется. Для удобства работы с приборами в гнездо монтажного блока седана Volkswagen Polo вмонтирован небольшой пинцет.
Макет выглядит немного более запутанным, чем предыдущие конфигурации. Поэтому, если вам предстоит заниматься заменой «заглушек» в блоке, лучше иметь под рукой чертеж с подробным обозначением каждого элемента.
Сразу стоит отметить предохранители, которые «идут» в резерв: 1.5.28−31.41.60. Кроме того, слоты можно «зарезервировать»: 8 и 32. «Отто» можно использовать для защиты форсунок двигателя и разъема «32» для топливного насоса.
К осветительным приборам относится группа устройств, потребляющих большое количество энергии:
- контакт «21 °» отвечает за внутреннее освещение и багажное отделение (10А).
- Выключатель фонарей заднего хода в правом фонаре отключается благодаря прорези 27 (5A).
- «Туман» — 54 (15А).
- Стоп-сигналы и указатели поворота — 43 (15А).
- Габариты левой фары и левого заднего фонаря — 57 (5А).
- Правая фара: дальний свет — 34 (7,5 А), ближний свет — 39 (10 А).
- Задний противотуманный фонарь — гнездо 18 (5А).
- Левая фара: дальний свет — 38 (7,5 А), ближний свет — 59 (10 А).
- Направление лучей фар определяется специальными регуляторами. Для них используются два предохранителя: «седьмой» (также проверяет свечение цифр) и «одиннадцатый» (запускает мотор-редукторы в фарах). Оба элемента имеют силу тока 5А.
- Габариты правой фары и правого заднего фонаря — 58 (5А).
Одновременно двигателем и приводом управляют несколько предохранителей: 3 (5 А), 13 (15 А) и 23 (7,5 А). В электрическую схему блока управления входят предохранители, контролирующие различные функции автомобиля. В эту группу могут входить:
- Реле габаритных огней и основной блок звуковоспроизведения 19 (5А).
- Подогрев зеркал заднего вида — 24 (5А).
- Центральный замок и наливная горловина топливного бака — 48 (25А).
- Электродвигатель омывателя лобового стекла — 47 (20А).
- Обогрев заднего стекла — 53 (30А).
- Подогрев сидений — 37 (25А).
- АКПП и переключатель скоростей — 13 (15А).
- Звуковой сигнал — 46 (20А).
- Датчик скорости, выключатель зажигания и селектор автомат — паз 10 (5А).
- Подогрев лобового стекла — 56 (40А).
Большую группу составляют «заглушки», защищающие систему отопления и кондиционирования: 22 (5А), 25 (5А) и 40 (30А). Переключатели на рулевой колонке включают следующие предохранители: 2 (10А), 4 (2А), 20 (5А).
Всего же «вилка» салонной схемы насчитывает 60 разъемов. Запомнить расположение каждого элемента сложно, поэтому перед заменой поврежденного звена рекомендуется проверить положение предохранителей.
Важным условием при замене контактов является сила тока, которую необходимо соблюдать во время процедуры. Другими словами, в разъем нельзя вставить перемычку, рассчитанную на другую силу тока. Также категорически запрещено использовать плоды «кустарных» разработок. Сами «самоделки» сгорят, и часть электронного оборудования седана Polo тоже «заберет» с собой. А в худшем случае — пожар, который может оставить владельца немецкой машины ни с чем.
Наконец, последний блок проводки автомобиля — реле, расположенное сбоку на приборной панели. Чтобы снять ее с панели, нужно приподнять боковую крышку плоской отверткой и снять ее. Раскачиваем прибор из стороны в сторону и аккуратно вытаскиваем из отверстия.
Реле имеет 15 контактов. Последние пять в цепочке не используются. Остальное отвечает за работу стартера, отопителя «лобовуха», топливного насоса, ближнего света фар, компрессора кондиционера и так далее. Если источник проблемы возник в этом ящике, мы находим сломанный контакт и меняем на нем необходимое реле.
Таким образом, можно сделать два вывода. Во-первых, при выходе из строя одного из узлов автомобиля в первую очередь следует осмотреть блоки предохранителей и реле — возможно, причина неисправности кроется в их зоне видимости. Это сэкономит деньги, потраченные на услуги специалистов на АЗС. Во-вторых, замена сгоревших элементов не вызовет проблем даже у начинающего «знатока поло». Важно только иметь под рукой схему «пробок».
Смазка моторчика печки
Смазка подается через трубочку в виде спрея (как у WD-40), смазывал с двух сторон, оба подшипника, при этом подключил моторчик к 12 вольтовому блоку питания, что бы улучшить эффект проникновения смазки к подшипникам, и «брызгал» в сторону подшипника под крыльчаткой.
С другой стороны тоже смазал, только нужно перевернуть, когда двигатель крутится, смазка хорошо проникает к подшипнику, это даже видно как она уходит.
Печка Volkswagen Polo
Проблемы, связанные с эксплуатацией отопителей салона хорошо известны каждому российскому автовладельцу. Не обошли эти проблемы и автомобили Фольсваген Поло 5-го поколения. Проблемы с печкой начинают появляться после 5 – 7 лет интенсивной эксплуатации.
Сначала они связаны с появлением дополнительного шума во время включения вентилятора печки, неприятного запаха. Впоследствии могут ухудшиться показатели температуры нагнетаемого воздуха, отказать регулировки распределения воздушного потока. Критические неисправности типа отказа работы вентилятора печки и подогрева воздуха начинают появляться после 7-8 лет эксплуатации транспортного средства.
Разбираем печку
Разборку двигателя я делать не стал, просто вытащил его из корпуса и смазал, а для этого нужно:
Нажать на резиновые крепления двигателя, на фото двигатель печки уже снят, стрелками показано куда давить, что бы моторчик печки отделить от двигателя.
Отцепить разъем от самого корпуса, тут есть небольшая хитрость, там тоже нужно использовать шило, что бы вывести защелки из зацепления с корпусом. На фото разъем уже вытащен.
А вот тут он стоял, т.е. вставляем шило с этой стороны.
После того как двигатель с крыльчаткой извлек из корпуса, почистил и помыл, приступил к смазке. Моторными маслами и прочими солидолами лучше не смазывать, потому что будет еще хуже, налипнет грязи и пыли, WD-шкой тоже не рекомендуют, в основном умельцы используют проникающие смазки, которые имеют в своем составе силикон и испаряющийся растворитель, для проникающего действия. В общем я купил в Леруа Мерлен Аэрозоль Akfix A40A40 Magic
Отключаем разъемы
Теперь нужно отсоединить разъемы моторчика, что бы можно было достать сам мотор. Первый разъем (цифра 1) отщелкнулся без проблем, а вот второй пришлось помогать отверткой, сжатие лапок (желтые стрелочки) не дало результат, они не вышли из зацепа, поэтому пришлось помочь им шилом, просто всунуть его между лапкой и гнездом.
Вот этот разъем для понимания куда давить шилом, что бы его снять, стрелками показал направление шила
Еще фото с гнездом
После того как разъемы отсоединены, нужно открутить болты корпуса печки, что бы достать двигатель вместе с верхней крышкой корпуса. Желтыми стрелками показал примерное расположение болтов корпуса (не один из них в кадр не попал), там тоже «звездочка», но поменьше чем на бордачке. Чтобы открутить нижние два болта, нужно отгибать нижнюю пластиковую поперечину, показал красными стрелками на фото.
Открутил все болты, отогнул нижнюю поперечину, вытащил двигатель печки с крыльчаткой (vw polo седан)
Если у вас отказали 1,2,3 скорости у печки, на vw polo, и осталась только 4 скорость, это значит что термопредохранитель, который стоит после моторчика, на потоке воздух, перегорел, но сгорел он именно из за двигателя, а точнее из за того что он сильно засорился, и стал плохо крутиться. Блин какой то сумбур, в общем, если сгорел, одной замены предохранителя будет мало, сгорит опять, нужно обязательно чистить и смазывать моторчик печки, так как это есть причина.
Volkswagen Polo Sedan — предохранители и реле
Volkswagen Polo Sedan — выпускался в России в 2010, 2011, 2012, 2013, 2014 году. В 2015 году автомобиль прошел рестайлинг и обновленную модель производили так же 2016, 2017, 2018, 2019, 2020 годах и по настоящее время. В нашем материале мы покажем описание предохранителей и реле Фольксваген Поло Седан со схемами блоков и их фотографиями, а так же места где они расположены. Выделим предохранитель отвечающий за прикуриватель.
Назначение предохранителей в блоках может отличатся от представленного материала, и зависит от года выпуска и уровня комплектации (трендлайн, комфортлайн и т. д.) Вашего автомобиля. В случаях затруднения, обратитесь к ближайшему дилеру.
Разбираем печку
Разборку двигателя я делать не стал, просто вытащил его из корпуса и смазал, а для этого нужно:
1. Нажать на резиновые крепления двигателя, на фото двигатель печки уже снят, стрелками показано куда давить, что бы моторчик печки отделить от двигателя.
2. Отцепить разъем от самого корпуса, тут есть небольшая хитрость, там тоже нужно использовать шило, что бы вывести защелки из зацепления с корпусом. На фото разъем уже вытащен.
А вот тут он стоял, т.е. вставляем шило с этой стороны.
После того как двигатель с крыльчаткой извлек из корпуса, почистил и помыл, приступил к смазке. Моторными маслами и прочими солидолами лучше не смазывать, потому что будет еще хуже, налипнет грязи и пыли, WD-шкой тоже не рекомендуют, в основном умельцы используют проникающие смазки, которые имеют в своем составе силикон и испаряющийся растворитель, для проникающего действия. В общем я купил в Леруа Мерлен Аэрозоль Akfix A40A40 Magic
Блок под капотом
Монтажный блок предохранителей и плавких вставок установлен на пластмассовом держателе над аккумуляторной батареей в моторном отсеке.
Отключаем разъемы
После того как печка стала нам доступна, нужно отцепить разъемы моторчика
Теперь нужно отсоединить разъемы моторчика, что бы можно было достать сам мотор. Первый разъем (цифра 1) отщелкнулся без проблем, а вот второй пришлось помогать отверткой, сжатие лапок (желтые стрелочки) не дало результат, они не вышли из зацепа, поэтому пришлось помочь им шилом, просто всунуть его между лапкой и гнездом.
Вот этот разъем для понимания куда давить шилом, что бы его снять, стрелками показал направление шила
Еще фото с гнездом
После того как разъемы отсоединены, нужно открутить болты корпуса печки, что бы достать двигатель вместе с верхней крышкой корпуса. Желтыми стрелками показал примерное расположение болтов корпуса (не один из них в кадр не попал), там тоже «звездочка», но поменьше чем на бардачке. Чтобы открутить нижние два болта, нужно отгибать нижнюю пластиковую поперечину, показал красными стрелками на фото.
Открутил все болты, отогнул нижнюю поперечину, вытащил двигатель печки с крыльчаткой (vw polo седан)
Предохранители и реле в салоне Фольксваген Поло седан
Блок предохранителей расположен у ног водителя, в нижней части панели приборов, под рулевым колесом. Блок закрывается защитной крышкой, внутри которой обычно находится цепь для блока предохранителей.
Схема блока предохранителей Фольксваген Поло седан
Обозначение предохранителей с крышки блока
Реле в салоне расположены внутри панели управления. Для доступа к нему необходимо снять крышку с торца панели управления со стороны водителя.
Снятие

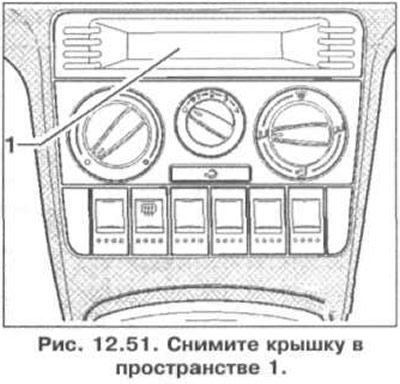

1. Снимите крышку в пространстве 1 (рис. 12.51).

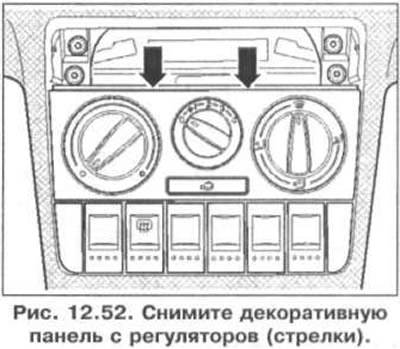

2. Снимите декоративную панель с регуляторов (стрелки) (рис. 12.52).

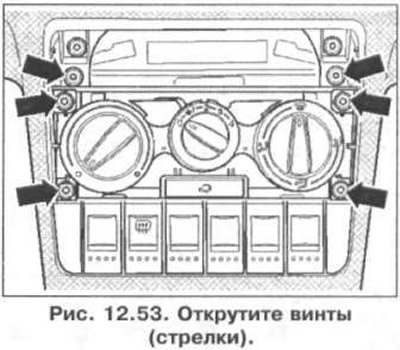

3. Открутите винты (стрелки) (рис. 12.53).
4. Снимите кожух под рулевым колесом.
5. Снимите центральную консоль.

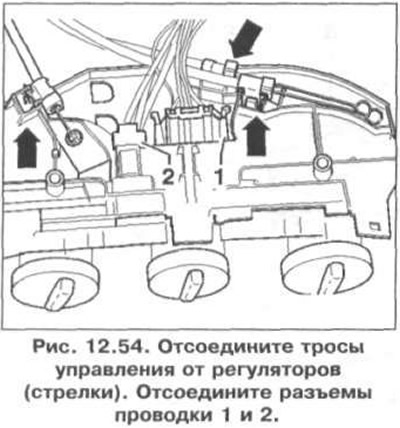

6. Отсоедините тросы управления от регуляторов (стрелки) (рис. 12.54). Отсоедините разъемы проводки 1 и 2.

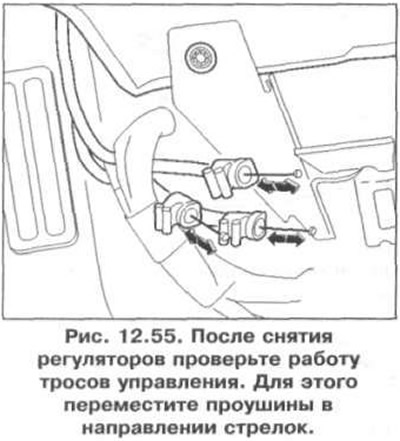

7. После снятия регуляторов проверьте работу тросов управления. Для этого переместите проушины в направлении стрелок (рис. 12.55).
8. Замените поврежденные или изношенные тросы.
Контроль исправности предохранителей
При выходе из строя какого-либо устройства автомобиля необходимо с помощью таблиц 1 и 2 определить, какие (какие) предохранители обслуживает этот элемент. Затем нужно выключить зажигание.
В некоторых случаях (выход из строя блока управления двигателем, генератора, габаритных огней, прикуривателя и др.) Минусовую клемму АКБ лучше снять. Затем с помощью специальных диэлектрических клещей (можно использовать плоскогубцы) необходимо разобрать необходимые предохранители.
Проверка предохранителей без их извлечения из блока может дать ошибочный результат.
Предохранители в прозрачных корпусах можно проверить визуально. Следует помнить, что такой способ контроля неисправности не имеет 100% гарантии, так как иногда не удается увидеть микротрещину в токопроводящей вставке.
лучше всего использовать мультиметр в положениях проверки «диод», «сопротивление» или «целостность». Значение сопротивления исправного предохранителя примерно равно нулю. Сопротивление сгоревшего предохранителя стремится к бесконечности (на мультиметре отображается «1»).
Электро-схема и руководство поло седан
На нашем канале мы так же подготовили видео по данной статье. Смотрите и подписывайтесь.
На этом всё. Надеемся, что данный материал был Вам полезен. А если есть что добавить либо остались вопросы, задавайте их в комментариях.
Смазка моторчика печки
Смазка подается через трубочку в виде спрея (как у WD-40), смазывал с двух сторон, оба подшипника, при этом подключил моторчик к 12 вольтовому блоку питания, что бы улучшить эффект проникновения смазки к подшипникам, и «брызгал» в сторону подшипника под крыльчаткой.
С другой стороны тоже смазал, только нужно перевернуть, когда двигатель крутится, смазка хорошо проникает к подшипнику, это даже видно как она уходит.
Восстановление работоспособности и замена неисправных узлов
В большинстве случаев работоспособность вентилятора печки можно восстановить. Для этого необходимо выполнить комплекс регламентных работ, связанных с чисткой, смазкой, заменой втулок и подшипников, щеток.
В случае, когда вентилятор печки восстановлению не подлежит, его следует заменить агрегатно. Можно приобрести недорогой бэушный вентилятор (код 6Q1819015G). Его цена около 2.000 рублей.
Чуть дороже будет стоить аналог (около 2.500 рублей). Его артикулы 6Q1819015H, 05991151, 664103.
Оригинальный вентилятор печки стоит приблизительно в два раза дороже.
Резистор печки, аналог, артикулы 6Q0959263A, 34370, 30934370 обойдется около 1.200 рублей (новый). Бывший в употреблении реостат приобретать нельзя. Он имеет ограниченный ресурс, и, возможно, к моменту покупки его практически выработал.
Если в результате серьезной неисправности или дорожно-транспортного происшествия конструкция отопителя салона Фольсваген Поло подлежит агрегатной замене (полностью), можно приобрести контрактный отопитель по цене от 10.000 рублей.
Замена термо предохранителя печки Поло
С моторчиком закончил, теперь дело за предохранителем. Он стоит не далеко от самого мотора, если смотреть из салона на моторчик печки, то слева от него
После того как его достал, снял разъем.
Теперь нужно заменить предохранитель, паять его нельзя, так как он сгорит, ведь он термо, а пайка подразумевает нагрев, правда читал на форумах что паяют, засунув сам предохранитель в воду, но смутно себе это представляю, я закрепил его на клемники для проводов, а старый откусил бокорезами.
Вот так выглядит закрепленный термопредохранитель
Замена термопредохранителя печки Volkswagen Polo. Разбираем печку.
На vw polo перестала работать печка, точнее перестали работать 1, 2, 3 скорости вращения вентилятора, осталась только четвертая. Посмотрев причины в интернете, стало ясно, что сгорел термопредохранитель печки. Забегая вперед, вот его фото (кликабельно)
На форумах было найдено решение по замене, для этого подходит предохранитель из магазина радиодеталей на 15А и температурой 165 градусов. Купил в Чип и Дип за 28 рублей/шт, взял сразу два на всякий случай. Есть так же на aliexpress
Для того что бы разобрать печку на Polo, понадобятся Torx отвертки или просто набор бит для отвертки, я до сих пор пользуюсь этой, и набор бит купил для нее, если нет возможности купить в магазине, они так же есть у китайцев ссылка. Вообще, если у вас фольцваген, то набор torx бит и отверток должен быть, потому что они там везде.
Блоки в салоне
Блок предохранителей
Он находится под рулевой колонкой, за защитной крышкой.
Общее описание предохранителей
За прикуриватель отвечает предохранитель номер 42 на 15 либо 20А.
Обозначение в виде таблицы
Блок реле
Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Основной блок реле находится под панелью приборов с левой стороны (стороны водителя).
- R1 — резерв;
- R2 – реле обогрева ветрового стекла (в зависимости от комплектации);
- R3 – реле блокировки стартера;
- R4 – реле подачи топлива по напорной магистрали;
- R5 – реле электропитания;
- R6 — резерв;
- R7 – реле передних габаритных огней;
- R8 – реле топливного насоса;
- R9 – реле климатической установки;
- R10 – реле контакта «Х»;
- R11 — R15 — резерв.
Установка
9. Установка проводится в порядке. обратном снятию.
Внимание! Втулки тросов имеют цветовую маркировку. Все заслонки должны перемещаться до упора при вращении регуляторов.

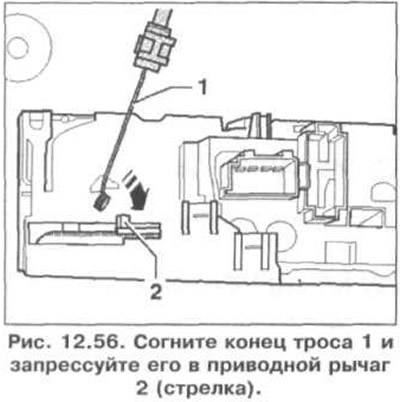

10. Согните конец троса 1 и запрессуйте его в приводной рычаг 2 (стрелка) (рис. 12.56).

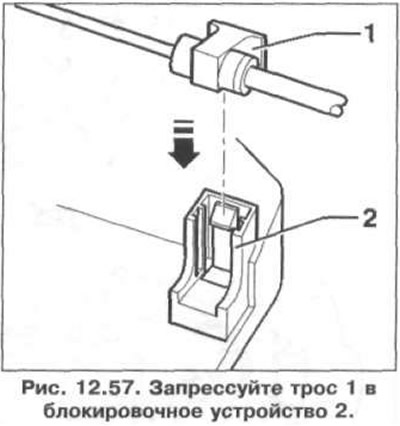

11. Запрессуйте трос 1 в блокировочное устройство 2 (рис. 12.57).
Трос заслонки подачи воздуха к пространству для ног/размораживания: левостороннее рулевое управление – зеленый, правостороннее рулевое управление – черный.
Трос привода центральной заслонки: левостороннее рулевое управление – желтый, правостороннее рулевое управление – коричневый.
Трос температурного регулятора – красный, левостороннее рулевое управление – бежевый, правостороннее рулевое управление – белый.
Разбираем печку Поло
Что бы снять печку на поло, нужно открутить бордачок, а может и «перчаточный ящик», в общем не суть. Там 5-6 болтов под torx биту, открутил шуруповертом. Нужно сдернуть пластиковую крышку с торца панели.
Желтыми стрелками показал где болты, снизу тоже есть 2 шт, указал только один. Так же вытаскиваем металлические клипсы (зеленый овал)
После того как все болты выкручены, и убраны клипсы, бардачок можно достать.
Вид без бардачка, белая тряпка, это шумоизоляция, под ней находится моторчик печки
ее нужно аккуратно убрать в сторону, предварительно срезав пластиковую стяжку (зеленая стрелочке ))).
Схемы блока предохранителей
Приборная доска
На автомобиле с правым рулем эта панель является зеркальной.
Назначение предохранителей в панели приборов
Главный блок предохранителей
Назначение предохранителей в главном блоке предохранителей
Установка предохранителя на место
После крепления термопредохранителя к блоку резисторов, поставил его на штатное место. Так он теперь выглядит, стал немного пониже штатного, но надеюсь это не на что не повлияет.
Далее собрал все в обратном порядке, на все про все ушло 3 часа (долго снимал некоторые разъемы и долго собирал моторчик печки), если все знать как делать, делов час, максимум два. После проделаных мною манипуляций с предохранителем печки Фольцваген Поло Седан, появились все 4 скорости, в том числе 1,2,3 и четвертая была.
UPD спустя 7 месяцев (от 24.07.2018)
Все было сделано верно, смазка себя оправдала, работает уже 7 месяцев без сбоев и шума, все скорости работают исправно.
Общие рекомендации
Для того чтобы увеличить ресурс работы отопителя салона, необходимо:
- своевременно производить замену салонного фильтра;
- при появлении признаков увеличения постороннего шума вентилятора печки выполнить регламентные работы электродвигателя;
- следить, чтобы во время работы вентилятора в салоне отсутствовали посторонние запахи (при их появлении немедленно установить и устранить причину);
использовать в системе охлаждения двигателя только качественный антифриз во избежание засора радиатора печки продуктами накипи.
Похожие записи:
