На Тигуан в комплектации Сити 2018 м.г. стоит информационно командная система Composition Media.
Она ставится на большую линейку автомобилей VW с различными вариациями, таких как: VW Beetle, VW Golf R, VW Golf GTI, VW Golf 7, VW Passat B8, VW Polo 6, VW Tiguan 2.
Не столько магнитола сколько уже компьютер с кучей настроек разных функций автомобиля.
По вину код комплектации головного устройства бьется как:
I8F – Головное устройство Standard (пок. 2 GP)
Устройство грубо говоря, состоит из двух блоков, экрана 5G6 919 605 A он расположен в консоли:
и самого блока магнитолы 3Q0 035 824 C расположенного отдельно в бардачке!
Слот для CD карт и DVD предназначены в первую очередь для обновления софта автомобиля.
Грубо говоря у меня показавает только такие штатные экраны:
1. Радио
2. Воспроизведение с медиа носителей
3. Телефон
4. Заблокированный “Голосовое управление”
5. Mirror Link
6. Настройки звука
7. Меню климатизации
8. Меню Car
Обучалка VW по работе с кнопками Car и Menu в информационно-командной системе:
Попытка включение режима Бездорожье / Компаса адаптером VCDS версии 18.10 ни к чему не привела. Делал так:
Блок 5F-MMI / RNS
Aдаптация – 10
каналы:
-Car_Function_Adaptations_Gen2-menu_display_compass – с «не активир» на «активир»
-Car_Function_Adaptations_Gen2-enu_display_compass_over_threshold_high – с «не активир» на «активир»
-Car_Function_List_BAP_Gen2-compass_0x15 – «не активир» на «активир»
Перезагрузка долгим нажатием – 10 сек.
результат – не работает, как впрочем и у многих
Версии харда и софта стоят такие:
Номер детали SW: 3Q0 035 824 C HW: 3Q0 035 824 C
Компонент:: MU-S–ER 722 0867
Номер лицензии:
Кодировка: 02730600FF00000051110001000908001F0500C40120010002
Код сервиса:: WSC 01530 935 00200
ASAM установки: EV_MUStd4CDELP 001001
ROD: EV_MUStd4CDELP_VW27.rod
VCID: 2D5B1EC47CA7902D2E-8078
Панель упр. и индикации 1 электронной информационной системы:
Подсистема 1 – Номер детали SW: 5G6 919 605 A HW: 5G6 919 605 A
Компонент:: ABT_Std-2 H52 8130
Номер лицензии: VWZ6ZJV1001251

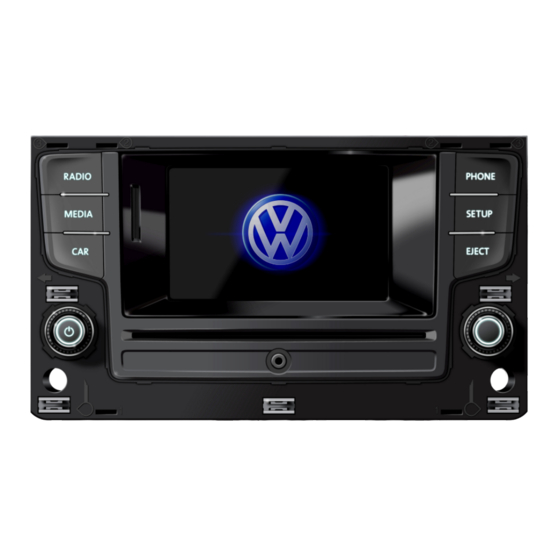

Система Infotainment, вариант комплектации Composition Touch, Composition Colour (до 06.2017)
Блок управления электронной информационной системы 1 J794 с дисплеем передней панели управления, индикации и выдачи информации J685
Характеристики информационнокомандной системы Composition Touch
Монохромный 5дюймовый сенсорный экран
Выходная мощность 2 × 20 Вт
Головное устройство с FM/AM диапазоном и системой радиоинформации RDS
Вход AUX-IN на лицевой панели, штыревой разъём
Кардридер для карт памяти SD
Функция воспроизведения MP3
WMA
Поддержка многофункционального рулевого колеса
Поддержка меню автомобиля
Самодиагностика, включая диагностику динамиков
Функция регулирования громкости в зависимости от скорости (GALA)
Характеристики информационнокомандной системы Infotainment, вариант комплектации Composition Colour
Цветной 5-дюймовый сенсорный экран
Выходная мощность 4 × 20 Вт
Головное устройство с FM/AM диапазоном и системой радиоинформации RDS
Встроенная функция разнесённого приёма
Вход AUX-IN на лицевой панели, штыревой разъём
Кардридер для карт памяти SD
Функция воспроизведения MP3
WMA
Поддержка многофункционального рулевого колеса
Поддержка меню автомобиля
Самодиагностика, включая диагностику динамиков
Встроенный CDпривод
Функция регулирования громкости в зависимости от скорости (GALA)
Опционально для Composition Touch и Composition Colour
Встроенный цифровой радиотюнер DAB
Разъём USB
Разъём iPod
Система громкой связи Bluetooth
FBAS (камера заднего вида)/FBAS (камера системы кругового обзора), только для Composition Colour
Указание
При поиске неисправностей необходимо понимать принцип действия информационнокомандной системы Infotainment и уметь пользоваться ей.
Соединение с другими системами автомобиля осуществляется по шине CAN (Infotainment) и через диагностический интерфейс шин данных J533.
Поиск неисправностей проводится с помощью диагностического тестер.
Общая схема информационнокомандной системы Infotainment
1 Многофункциональные клавиши на рулевом колесе слева E440
2 Многофункциональные клавиши на рулевом колесе справа E441
3 Микрофон телефона R38
4 Дисплей передней панели управления, индикации и выдачи информации J685
в сочетании с блоком управления электронной информационной системы 1 J794
5 Антенна на стекле
6 Акустическая система
7 Разъём USB в вещевом отделении передней части центральной панели
Система Infotainment, вариант комплектации Composition Colour (после 06.2017)
Блок управления электронной информационной системы 1 J794 с дисплеем передней панели управления, индикации и выдачи информации J685
Характеристики информационнокомандной системы Infotainment, вариант комплектации Composition Colour
6,5 дюймовый сенсорный экран
Встроенный кардридер для карт памяти SD
Встроенный цифровой радиотюнер SDARS (опционально)
Встроенная система громкой связи Bluetooth (опционально)
Вход видеосигнала FBAS для камеры заднего вида/системы кругового обзора (опционально)
Входы USB и AUXIn для подключения внешних мультимедийных устройств (опционально)
Вход для внешнего CDпривода (опционально)
Снятие и установка головного устройства, вариант комплектации Composition Colour (до 06.2017)
Необходимые специальные приспособления:
Набор съёмников для головного устройства T10057
Снятие
– Выключить зажигание и все потребители электроэнергии.
– Убрать ключ зажигания из салона автомобиля, чтобы избежать случайного включения зажигания.
– Снять накладку центральной части передней панели
– Вставить съёмники T10057 в специальные пазы 1 головного устройства.
Выступы на кольцах съёмников для снятия аудиосистемы T10057 должны быть обращены наружу.
– Разблокировать верхние фиксаторы 1, нажимая по направлению движения.
– Разблокировать нижние фиксаторы 1, нажимая по направлению движения.
– Извлечь головное устройство 2.
– Разблокировать и отсоединить разъёмы.
Установка
Установка осуществляется в обратной последовательности с учётом следующего:
Осторожно! Опасность повреждения деталей.
При установке дисплея передней панели управления, индикации и выдачи информации J685 в сочетании с блоком управления электронной информационной системы 1 J794 не следует надавливать на сам дисплей или устройства управления.
– Вставить головное устройство до фиксации.
Снятие и установка головного устройства, Composition Colour (после 06.2017)
Снятие
– Выключить зажигание и все потребители электроэнергии.
– Убрать ключ зажигания из салона автомобиля, чтобы избежать случайного включения зажигания.
– Снять накладку центральной части передней панели
– Вставить съёмники T10057 в специальные пазы 1 головного устройства 2.
Выступы на кольцах съёмников для снятия аудиосистемы T10057 должны быть обращены наружу.
– Разблокировать верхние фиксаторы 1, нажимая по направлению движения.
– Разблокировать нижние фиксаторы 1, нажимая по направлению движения.
– Извлечь головное устройство 2.
– Разблокировать и отсоединить разъёмы.
Установка
Установка осуществляется в обратной последовательности с учётом следующего:
Осторожно! Опасность повреждения деталей.
При установке дисплея передней панели управления, индикации и выдачи информации J685 в сочетании с блоком управления электронной информационной системы 1
J794 не следует надавливать на сам дисплей или устройства управления.
Система Infotainment, вариант комплектации Composition Media, Discover Media (до 06.2017)
Блок управления электронной информационной системы 1 J794 /дисплей передней панели управления, индикации и выдачи информации J685
Характеристики системы Infotainment Composition Media
Цветной 8 дюймовый сенсорный экран (датчик приближения)
Выходная мощность 4 × 20 Вт
Головное устройство с FM/AM диапазоном и системой радиоинформации RDS
Встроенная функция разнесённого приёма
CD привод
Кардридер с одним слотом для карты памяти SD
AUX IN в виде штыревой клеммы в передней части центральной консоли
Разъём USB в передней части центральной панели
AAC
Функция воспроизведения MP3
WMA
Просмотр изображений JPEG
Поддержка многофункционального рулевого колеса
Поддержка меню автомобиля
Самодиагностика, включая диагностику динамиков
Функция регулирования громкости в зависимости от скорости (GALA)
Сжатие динамического диапазона в зависимости от скорости автомобиля (GADK)
Характеристики информационнокомандной системы Discover Media
Дополнительные характеристики информационнокомандной системы Composition Media
Навигационная система с приёмником сигналов GPS
Кардридер с 2 слотами для карт памяти SD
Опционально
Встроенный цифровой радиотюнер DAB
Разъём USB в задней части салона
Разъём iPod
Система громкой связи Bluetooth
Голосовое управление
FBAS (камера заднего вида) / FBAS (камера системы кругового обзора)
AppConnect (параллельное отображение и управление отображаемым содержанием смартфона на дисплее системы Infotainment)
Media Control (отображение навигационной информации и управление ею, пульт дистанционного управления настройками звука, управление климатической установкой, настройки освещения салона)
устройство CarStick (для создания в автомобиле сети WLAN), только для Discover Media CarNet “Guide & Inform” (с Google Earth, Google Streetview, POI Online и поиском Google), только для Discover Media
1 Антенна на крыше RX5
2 Дисплей передней панели управления, индикации и выдачи информации J685
3 Многофункциональные клавиши на рулевом колесе слева E440
4 Многофункциональные клавиши на рулевом колесе справа E441
5 Антенна на стекле
6 Блок управления электронной информационной системы 1 J794
7 Разъём AUXIN в вещевом отделении передней части центральной панели
8 Разъём USB в вещевом отделении передней части центральной панели
9 Акустическая система
10 Шина данных MOST
11 Блок управления цифровой аудиосистемы J525
12 Микрофон телефона R38
13 Разъём USB в задней части салона
Указания по шине MOST
Помимо шины CAN, используется оптическая шина данных “MOST”.
В качестве “соединительного кабеля” используется оптоволокно. Для защиты от повреждений оптический кабель прокладывается внутри гофрированных трубок.
Заменять оптический кабель следует по возможности полностью. Не допускать загрязнения торцевых поверхностей разъёмов.
При отсоединении оптических разъёмов: надеть защитные колпачки VAS 6223/9.
При прокладке оптоволоконного кабеля радиус его изгиба должен составлять не менее 25 мм. Оптический кабель нельзя сдавливать или перегибать.
Система Infotainment, вариант комплектации Composition Media, Discover Media (после 06.2017)
Блок управления электронной информационной системы 1 J794 / дисплей передней панели управления, индикации и выдачи информации J685
Характеристики информационнокомандной системы Infotainment, варианты комплектации Composition Media и Discover Media
8 дюймовый сенсорный экран
Встроенный CD привод
Встроенный кардридер с одним слотом для карт памяти SD (только Composition Media) /с двумя слотами для карт памяти SD (только Discover Media)
Встроенная система громкой связи Bluetooth
Встроенная навигационная система со спутниковым приёмником GPS (только Discover Media)
Встроенный цифровой радиотюнер SDARS (опционально)
Вход видеосигнала FBAS для камеры заднего вида/системы кругового обзора (опционально)
Входы USB и AUXIn для подключения внешних мультимедийных устройств (опционально)
Места установки компонентов информационнокомандной системы Infotainment в VW Tiguan 2
1 Многофункциональные клавиши на рулевом колесе
многофункциональные клавиши на рулевом колесе слева E440 /многофункциональные клавиши на рулевом колесе справа E441
2 Дисплей передней панели управления, индикации и выдачи информации J685
в центре передней панели
варианты комплектации Composition Touch и Composition Colour: в сочетании с блоком управления электронной информационной системы 1 J794
Composition Media, Discover Media или Discover Pro: отдельный дисплей
снятие и установка, варианты комплектации Composition Touch и Composition Colour:
Снятие головного устройства Composition Colour, Composition Touch
снятие и установка, варианты комплектации Composition Media, Discover Media и Discover Pro:
Composition Media, Discover Media и Discover Pro
3 Блок управления электронной информационной системы 1 J794 в вещевом ящике
4 Антенна на крыше RX5
в зависимости от комплектации – с антенной GPS R50 и антенной GSM R205
5 Антенны в заднем стекле
6 Разъём USB в задней части салона
в зависимости от комплектации – в задней части салона
7 ТВ тюнер R78
в зависимости от комплектации под правым передним сиденьем
8 Блок управления цифровой аудиосистемы J525
в зависимости от комплектации под левым передним сиденьем
9 Разъём USB в вещевом отделении передней части центральной панели
в зависимости от комплектации в вещевом отделении передней части центральной консоли
10 Разъём AUXIN в вещевом отделении передней части центральной панели
в зависимости от комплектации в вещевом отделении передней части центральной консоли
Замена мультимедиа системы Composition Color на Discover Pro MIB2
на примере автомобиля Volkswagen Tiguan NF 2017 г.в.
Данная статья будет полезна тем владельцам Tiguan NF, Golf 7, Passat B8 и другим авто платформы MQB, кому по разным причинам посчастливилось приобрести автомобиль с самой простой мультимедиа системой, называемой Composition Color и тем, кто хочет поменять ее на более “навороченную” систему с поддержкой навигации, видео и пр. фишек Discover Pro MIB 2 или Discover Pro MIB 2.5
Итак, что мы имеем:
Composition Color MIB 2:
Комплектация нашего тигуана подразумевает наличие простой мультимедиа системы, без навигации, carplay, без поддержки камеры заднего вида, но с поддержкой Bluetooth и AUX. В отличает от старшего брата, Composition Color является самостоятельным устройством, не разделенным на дисплей и головное устройство и соответственно не имеет отдельного головного устройства, устанавливаемого в бардачке. Поэтому было решено сделать глобальный апгрейд или как это сейчас модно говорить ретрофит и установить топовую мультимедиа систему, с навигацией, видеоплеером и другими фишками, которые недоступны в штатной системе.
Для установки Discover Pro MIB 2 нам потребуются следующие компоненты:
Теперь подробно и по порядку.
Само головное устройство для Tiguan NF второго поколения бывает двух видов: MIB2 и MIB2.5. Отличаются они разрешением и размером экрана, материалом корпуса монитора и небольшими софтварными моментами. По сути же – это одно и то же устройство с одинаковыми функциями, но разным внешним видом. Мне больше по душе был именно MIB2, так как у него матовый, а не стеклянный дисплей и есть физические крутилки громкости. Его и решил ставить.
Также у MIB2, как и у MIB2.5 есть в свою очередь 2 модификации (с поддержкой LTE и без нее). По сути фича с одной стороны прикольная, но субъективно бесполезная. Из приятных фишек, которые принесет головное устройство с поддержкой SIM карты – это возможность организовать точку доступа для раздачи Wi-Fi в автомобиле и возможность соединяться с различными платными онлайн сервисами Volkswagen, но опять же, последняя фишка также актуальна для модели головного устройства без поддержки SIM карты, благо wifi есть и там и там и можно просто расшарить интернет со своего телефона. Поэтому тут каждый для себя выбирает что ему по душе, я же остановился на обычном No LTE варианте. Ниже указаны оригинальный номера головных устройств с поддержкой LTE и без.
Оригинальные номера головных устройств и дисплейного модуля Discover Pro MIB2:
Оригинальные номера головных устройств и дисплейного модуля Discover Pro MIB2.5:
Соответственно были приобретен комплект головного устройства 3G0035043 + дисплей 5G0919606.
Этап первый. Установка бардачка с отсеком под головное устройство.
Так как головное устройство Composition Color не имеет отдельного головного устройства в перчаточном ящике, то и в автомобилях где оно установлено бардачок стандартный:
Соответственно заказываем новый бардачок, который состоит из основы (5NB857101A82V) и крышки (5NB857114C82V). После того, как запчасти придут можно заняться заменой бардачка. Здесь ничего сложного нет. Перво-наперво снимаем старый бардачок. Вот схема расположения винтов:
Выкручиваем все эти винты, отсоединяем провода от подсветки ног, подсветки бардачка и снимаем шланг охлаждения бардачка. После чего можно аккуратно вынуть бардачок.
Теперь остается перекинуть некоторые элементы со старого бардачка на новый:
А именно перекидываем плафон освещения бардачка, плафон подсветки ног, регулятор охлаждения и шестерню с направляющей и тягу для плавного открытия бардачка. Чтобы установить рычаг открытия бардачка нужно открутить торкс, который его держит. Также не забываем со старого бардачка снять фиксирующие штифты и переставить на новый:
После того, как будет собран новый бардачок его можно крепить в обратной последовательности от снятия. Единственное, что из-за иного расположения плафона подсветки бардачка нужно немного удлинить его шлейф, но тут работы на 10 минут максимум. В итоге вот что должно получиться:
Этап 2. Снятие старого ГУ и установка нового Discover Pro
Теперь необходимо демонтировать старое головное устройство. Для этого аккуратно поддеваем рамку верхних воздуховодов и тянем на себя. После того, как она будет немного вытащена, отщелкиваем серую рамку, которая находится по периметру дисплея головного устройства так, чтобы рамка полностью вышла из пазов, а уже после этого просто тянем ГУ на себя:
После этого можно смело протягивать проводку, которую купили ранее, а именно квадлок, антенну, видео-кабель и юсб кабель в отсек бардачка и соединять их с головным устройством. Здесь ничего сложного нет. Квадлок просто цепляется к штатному разъему и протягивается до бардачка, также от центральной панели нужно провести видео кабель и вывести кабель питания для дисплейного модуля, после чего подключить оба кабеля к задней части дисплея и зафиксировать его в посадочном месте, просто защелкнув. Если у вас установлена ЖК приборная панель и вы хотите также выводить навигацию с головного устройства и обложки музыкальных альбомов на нее, то не забудьте протянуть оптический кабель от приборной панели к головному устройству. Вот схемы подключения для дисплейного модуля и головного устройства:
Дальше, если есть желание установить поддержку Smartlink (Carplay и Android auto), то нужно будет поменять USB разъем под блоком климата. Суть в том, что стандартный USB не имеет внутри себя чипа, поддерживающего работу Smartlink, поэтому был приобретен отдельный usb порт (5Q0035726E). Соответственно чтобы его заменить нужно снять рамку климат контроля. Для этого просто поддеваем ее со всех сторон и тянем на себя:
После чего тянем на себя до упора круглые фиксирующие штыри (4 штуки) и извлекаем блок климата:
Дальше нужно аккуратно дотянуться до блока USB разъема и отщелкнуть по бокам крепления, при этом другой рукой нужно надавливать на блок с наружной стороны т.к. кронштеин с USB выдавливается вовнутрь. После чего необходимо его достать и отсоединить:
Далее просто меняем USB разьем со старого на новый:
Теперь необходимо немного изменить проводку. Для этого нам будет нужен LDVS USB провод – удлинитель c дополнительным питанием (5E1970316D), один конец которого подключается к новому USB разъему, а другой канец вставляется в квадлок, в свободный слот:
После чего все собираем, защелкиваем и приступаем к долгой и скрупулезной настройке. Настройку описывать в этой статье не буду, если интересно, напишу отдельную статью о том, как переносить конфигурацию головы и настраивать остальные функции. Как итог – внешний вид автомобиля сильно преобразился. Теперь можно смело ставить камеру заднего вида, смотреть видосы, использовать навигацию, которая, кстати говоря, вполне приличная и наслаждаться внешним видом.
Как итог хочу поблагодарить Евгения из VAG78, за помощь в приобретении и кодировании всего этого добра. Все вопросы про наличие и возможность установки можно задавать Жене. Он поможет, подскажет и соорентирует.
Удачи и успехов.
Какой должна быть штатная Магнитола тигуан ?
Говоря о наилучшем варианте сочетания возможностей головного устройства, выпущенного, нужно учитывать интересы пользователей.
Производители провели мониторинг, и выявили, что штатная магнитола тигуан должна иметь следующее:
Последний пункт необязателен в том случае, когда владельцу Фольксваген Тигуан 2 не нужно, чтобы штатная магнитола обладала львиной долей вышеперечисленных качеств, включай навигацию. Тогда, если головное устройство исправно, то замена не потребуется, а нет – можно купить недорогую штатную магнитолу с минимальным набором опций без сенсорного дисплея.
Какая магнитола тигуан лучше? Обзор моделей.
Одним из основных критериев отбора лучшей модели служит возможность установить автомагнитолу в салон Фольксваген Тигуан (2011 года выпуска и позднее) в специально предусмотренное гнездо без переделки или замены торпедо с центральной консолью. Есть несколько вариантов, удовлетворяющих современным требованиям, описанным выше.
INCAR AHR-8683
Дизайн разработан таким образом, чтобы магнитола вписалась и дополнила интерьер салона автомобиля Фольксваген Тигуан 2011-2018 года впуска. Информация с монитора легко считывается с водительского и с пассажирского сидения. Производительность четырехядерного процессора – 1,6 Ггц.
Объем встроенного хранилища данных – 16 Гб, плюс еще 1 Гб отводится под оперативную память. Доступны Яндекс-карты и Навител. Они помогут в построении маршрута по:
Навигационные системы подскажут, где на пути следования расположены стационарные пункты ГИБДД и гостиницы. А пока Фольксваген едет, водитель и пассажиры могут слушать музыку, просматривать видео или фото, смотреть телепередачи.
310 Rcd
Это недорогой вариант для тех, кому не нужно переплачивать ни за какие блага цивилизации, описанные вначале публикации. Несмотря на то, что это не андроидная версия с монохромным жидкокристаллическим дисплеем, данное головное устройство рассчитано на подключение ко всем современным системам автомобиля.
Примечание: Замена выполняется при условии подключения через CAN-шину. Только так можно интегрировать эту автомагнитолу в электронную систему, сохранив все встроенные функции.
Автомагнитола 310 Rcd
К набору встроенных опций магнитолы Тигуан 310 Rcd относятся:
Набор функций невелик, но этого достаточно, чтобы вождение было комфортным.
Car4G JET Volkswagen 8
Данное мультимедийное устройство подключается к сети интернет тремя способами (Wi-Fi, 3G или 4G). При этом навигационная карта выводится на монитор в виде объемной панорамы (при желании пользователя). Операционная система лицензионная.
Car4G JET Volkswagen 8
Процессор Marshmallow имеет 4 ядра. На экране отображаются:
Установка этой магнитолы на Фольксваген предполагает, что владелец управляет настройками и интерфейсами посредством сенсорного экрана и кнопками, расположенными по периметру передней панели. Цена полностью соответствует качеству, а лицензионное программное обеспечение дает возможность пользоваться Плей Маркетом для загрузки приложений, не входящих в перечень «по умолчанию».
Магнитолы 2 DIN с навигацией
Одна из разновидностей данного класса – изделия, которые всеми своими характеристиками напоминают известную маку RedPower. Отдельно стоит отметить использование модуля Новада N117. Кроме того, устройства часто снабжаются функцией картинка в картинке. Средний класс устройств отличается не такой уж высокой ценой. За стандартную модель покупателю надо будет выложить 17-35 тысяч рублей.Из недостатков отмечается то, что часто встречается китайская сборка. А в таких условиях принято экономить. Пусть на мелочах, но потом они могут проявиться в самый неподходящий момент. Но зато такой подход объясняет, почему техника стоит сравнительно немного.
Особое внимание рекомендуется обращать на экраны устройств Android Тигуан, которые используются в данном классе. Именно за счёт его качества чаще всего случаются проблемы.Выбирая аппараты, проверку рекомендуется проводить в дневное время. Тогда освещение будет лучшим. Продавцы часто используют затемнённые уголки своих магазинов, чтобы продавать там технику, которая не отличается высокими качествами.Кроме того, есть и дополнительные советы:– Рекомендуется выбирать мониторы, которые по возможности поддерживают многоцветные матрицы. Угол обзора, детализация изображений так же должны иметь неплохие показатели.– Одним из преимуществ считается та самая функция «картинка в картинке». Но в реальном времени обычные люди выдерживают в таком режиме использования не более 20 минут. Кроме того, эта возможность становится своеобразной компенсацией за другие недостатки.– Кроме того, автомагнитолы 2 ДИН с навигацией не дадут пользователю убавить громкость звука, когда идут голосовые подсказки. Этим магнитола для Фольксваген Тигуна на Андроид может быть неудобна.
Модели из класса Профессионал
Здесь так же существуют свои нюансы и особенности:– Роад-Ровер – вот один из производителей, которых можно смело отнести к данному классу. Сюда же входят другие приспособления, обладающие похожими характеристиками.– Дуал Зон – ещё одна полезная возможность, присутствующая у данных моделей. Благодаря этому становится легче приглушить звук музыки, чтобы услышать вовремя голосовые подсказки.– Матрица моделей у класса Профи устроена несколько иначе. Характерно наличие натурального индекса цветопередачи и яркости на уровне не менее 400 cd/m2.Меню у таких устройств чаще всего построено одновременно на контрастных и насыщенных тонах. Если посмотреть одни изображения, можно будет легко увидеть разницу между данными моделями и конкурентами.
Установка магнитолы
1. Снимаем отсек под пластиковые карты и блок с индикацией отключения подушки безопасности пассажира. Это удобно делать либо специальным съемником для пластиковых панелей, либо пластиковой картой. Но удобнее всего это делать металлической линейкой (особенно это актуально для рестайлингового Тигуана, где немного видоизменена компоновка облицовки магнитолы).
2. Отключаем для удобства разъемы аварийки и блока индикации.
3. Откручиваем два самореза Torks
4. Вынимаем облицовку панели, которая держится на 4 зажимах по бокам. Ее просто вытягиваем на себя. Усилие значительное.
5. Откручиваем 4 самореза удерживающие магнитолу
6. Вынимаем и отключаем все разъемы.
7. Ставим новую магнитолу и собираем все в обратной последовательности.
8. При помощи VAG-COM прописываем магнитолу RNS-510 в машине.
Прошивка магнитолы VAG-COM
Если ранее вы не сталкивались с прошивкой – посмотрите специальный раздел о VAG-COM, его возможностях и хитростях.
1. Сначала говорим машине, что у нас установлена теперь навигация. Заходим в 19 блок (названия в версиях VAG-COM могут отличаться, но номера всегда совпадают)
2. Открываем список установленного оборудования.
3. Указываем наличие 37 блока – Нвигационной системы.
4. Затем переходим в 37 блок (или 56 блок – все равно) и в длинном кодировании устанавливаем в 7 байте – 7 бит, это необходимо для отображения вкладки “Навигация ” на MFA+.
Замена магнитолы
После выкручиваются шурупы под звездочку, которые удерживают панель вокруг магнитолы и снимается сама панель. Ее можно снять вместе с клавишей включения аварийной сигнализации, не отсоединяя ее. Магнитола так же крепится на четырех шурупах под звездочку. Затем отсоединяется старая магнитола и подключается новая. Возможностей данной автомагнитолы множество (камера заднего вида, отображение настройки звука по каждому из динамиков в салоне, эквалайзер, отображение системы распределения воздушных потоков и работы климат-контроля и т.д.
Одним из основных критериев отбора служит возможность установить автомагнитолу в салон Фольксваген Тигуан в специально предусмотренное гнездо без переделки или замены торпедо с центральной консолью.
Как узнать код магнитолы
Если кода магнитолы нет, то его можно восстановить по серийному номеру магнитолы. Серийный номер написан на наклейке на корпусе магнитолы, а так же выбит в металле на корпусе магнитолы, состоит он из 14 символов, начинается с букв VW и имеет вид:
Услуга не бесплатная, стоимость уточняйте при личной переписке. По времени весь процесс занимает около 2х часов, в некоторых случаях дольше. Код подбирается по заводской базе, найти код можно для любой магнитолы VW, в результате Вы получите код, который был зашит в вашу магнитолу на заводе.
Как вводить код магнитолы
Если магнитола сенсорная, то код вводится просто нажатием на нужные кнопки на экране.
Если магнитола не сенсорная, то код вводится последовательным нажатием на нужные кнопки радиостанций (рядом с кнопками есть подсказки, при этом цифры на экране будут меняться) , после того как на экране отобразится нужный код, для подтверждения кода нужно нажать на кнопку ENTER или ОК.
После многократного ввода неверного кода, обычно можно ввести 2 раза, иначе на экране появится надпись SAFE, это временная блокировка, чтобы выйти из этого состояния, нужно включить магнитолу и в таком состоянии оставить её на пару часов, после этого магнитола опять запросит пин-код.
Что за система MirrorLink
Технология мирролинк в Тигуан создана для обеспечения постоянной связи смартфона с развлекательной системой транспортного средства. Для пользователя применение данной платформы максимально простое и комфортное, а стоимость не сильно повысит общую цену в российских рублях. Для работы достаточно:
Стоит отметить, что программное обеспечение полностью отражает весь интерфейс экрана мобильника на устройстве. Предусмотрено масштабирование дисплея, для полного соответствия отображаемого. Сервисы мобильного девайса доступны для управления автолюбителем на MirrorLink, а удобство применения доставит максимум комфорта.
Все физические характеристики системы входа и выхода работают при помощи установленной развлекательной технологии Mirror Link в Volkswagen Tiguan. Водитель получает дополнительное управление:
В результате появляется возможность получить не только безопасное управление мобильным устройством во время управления и движения авто, но и открывается функционал IVI, отличающийся высокой производительностью.
Принцип работы. Магнитола тигуан
Суть системы миррор линк заключается в объединении личного девайса и дисплея транспортного средства. В этой совместной работе телефон выступает в качестве сервера для информационно-развлекательной платформы MirrorLink. Соединение можно установить с помощью кабеля USB или через Bluetooth.
Результат установки и применения решения Мирро Линк для автовладельца предлагает большую свободу действий. Возможность использования смартфона и его приложений на дисплее авто позволяет безопасно управлять транспортным средством.
Функционал MirrorLink для Магнитола тигуан
Интеграция устройств позволяет автовладельцу не только выгрузить аудиоданные в личный автомобиль и управлять их настройками, но и увеличить функционал авто:
Система позволяет устанавливать соединение по проводной или беспроводной технологии, отсутствует необходимость обновления программного обеспечения для приложений мобильного устройства. Мирролинг обладает способностью настраивать визуальное отображение интерфейса смартфона, делает его удобным для использования автолюбителем. Экран сенсорный, есть возможность пользоваться клавиатуры.
Для технологии создан софт, призванный облегчить объединение работы систем. Существуют программы для платформы Android и для продуктов Apple. Нужно рассмотреть популярные платформы для объединения устройств.
Соединить iPhone или iPad с MirrorLink получится при помощи кабеля USB. Простой и доступный для управления интерфейс, высокий уровень безопасности управления личным девайсом. Работа системы возможна только при наличии рядом устройства. Достаточно маленький выбор виджетов и помощников управления.
Достаточно ограниченная в выборе программ платформа. Воспроизводит не все виды аудиофайлов. Создатель android auto ограничил выбор виджетов, навигаторов и карт. Программа позволит позвонить или отправить сообщение без использования рук, достаточно отдать голосовую команду. Выполняет функцию навигатора.
Технические требования
Для автомобилей Фольцваген Тигуан Мирролинк доступен совместно с аудиосистемой Composition Media или Colour. Также навигационное решение Discover Медиа и Про включают MirrorLink. Водители теперь с легкостью применяют функции яндекс навигатора и экономят на покупке видеорегистратора.
Смартфон для соединения с платформой должен поддерживать Андроид версии 4.2 и более или iOS 4S и выше. Корпорация Volkswagen поддерживает отношения со многими производителями мобильного софта, для обеспечения развития технологий и качественной работы системы Infotainment.
Не все девайсы подойдут для объединения с миррор линк. Наиболее предпочтительными считаются продукты Sony версии Xperia Z и выше, а также практически все модели производителя Samsung. Не следует покупать совсем бюджетные модели мобилок, они могут не обладать возможностью подключения к миррорлинк. Продукты Apple имеют необходимый функционал во всей линейке.
Достоинства и недостатки Магнитола тигуан
Наиболее частыми проблемами, с которыми сталкиваются автолюбители при использовании мирролинк, являются:
Несмотря на это, существует большое количество преимуществ, которые позволяют автовладельцам использовать новую платформу на своих тигуанах закрывая глаза на недостатки:
Довольно часто пользователи сталкиваются с проблемой подключения смартфона к магнитола тигуан. Некоторые программы могут попросту блокировать запуск приложений миррор линк, а потому смотрите, какие приложения подходят.
В большинстве случаев, для решения проблемы, достаточно просто удалить мешающий софт или почистить кэш Mirrolink. Дополнительно помогает решить проблему сброс памяти. Есть несколько незаменимых функций в MirrorLink, о них подробнее. Подключенный интернет обычно работает безотказно, по этим вопросам обычно пользователи не обращаются за помощью.
Магнитола тигуан. Итоги
MirrorLink в Volkswagen Tiguan вносит свежую нотку современных технологий, несмотря на свои недостатки решение во многом помогает водителю и обеспечивает безопасное вождение. Магнитола тигуан призвана разгрузить руки водителя во время вождения и максимально повысить безопасность на дороге.
Radio Composition Color, Bluetooth #VW Golf 7 VII, Passat 3G B8, Tiguan 2 AD1
Radio Composition Color, Bluetooth #VW Golf 7 VII, Passat 3G B8, Tiguan 2 AD1 – можно купить на shopozz.ru с доставкой
из Zirndorf bei Nürnberg, DE. Все товары из
категории «Автомобильные стереосистемы и магнитолы» быстро и вовремя доставляются в Россию и страны СНГ.
Полную информацию о доставке можно посмотреть в разделе «Доставка».
На товары категории «Автомобильные стереосистемы и магнитолы» действует доступная цена,
поэтому Radio Composition Color, Bluetooth #VW Golf 7 VII, Passat 3G B8, Tiguan 2 AD1 можно
приобрести всего за
56721 руб.
Не можете сделать выбор? Посмотрите другие товары продавца
need4street.de!
(26631)
–
«Смотреть все товары».
Возникли вопросы о товаре, условиях оплаты либо доставки?
Закажи обратный
звонок!
В чем наша ценность
Покупки без ограничений
Доступ к 3 млн. товаров
Консолидация и сервис
Покупки в США и Европе – это просто
К вам домойОтправляем в Россию иво все страны СНГ
Начать выгодные покупки в зарубежных интернет-магазинах
