Кожух водоотводящего короба
- 1 – Правая часть кожуха водоотводящего короба
- 2 – Левая часть кожуха водоотводящего короба
- 3 – Обрамляющий профиль, составная часть ветрового стекла
- 4 – Деталь из вспененного материала
- 5 – Уплотнитель
- 6 – Крепёжная скоба, 3 шт.

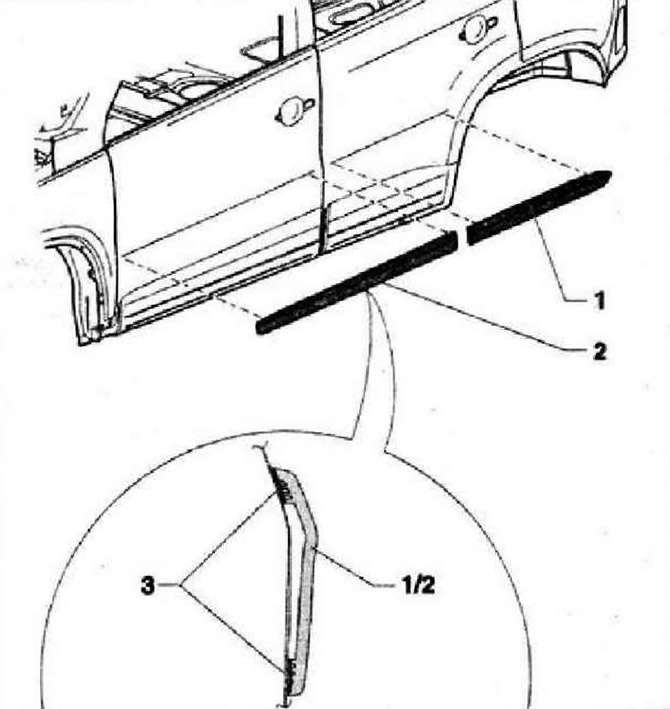

Боковые молдинги
Инструкция: Рассмотрение проводится на примере левой стороны, для правой стороны работы выполняются аналогичным образом.
- 1 – Молдинг передней двери из материала РР (полипропилен)/ЕРРМ, самоклеящийся
- 2 – Молдинг задней двери из материала РР (полипропилен)/ЕР0М, самоклеящийся
- 3 – Двухсторонний скотч
Водосток
Инструкция: Ниже дано описание работ по снятию и установке левого водостока. Снятие и установка правого водостока производится аналогичный образом.
- 1 – Водосток
- 2 – Крепёжная планка, вставлять и снимать только при снятом ветровом стекле
- 3 – Ветровое стекло
- 4 – Потайная заклёпка, 4 шт.
- 5 – Потайная заклёпка, 1 шт. Эту заклепку следует устанавливать в первую очередь, так как она задает положение крепежной планки

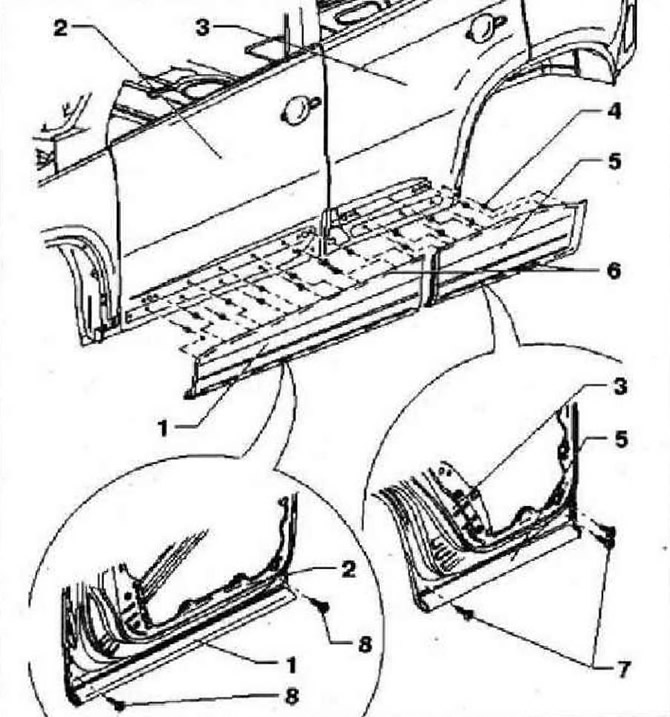

Накладки передней и задней дверей
Инструкция: Ниже да но описание работ по снятию и установке накладок левых дверей. Снятие и установка накладок правых дверей производится аналогичным образом. На рисунках изображена левая сторона автомобиля. Справа работы выполняются аналогичным образом.
- 1 – Накладка передней двери, самоклеящаяся
- 2 – Передняя дверь
- 3 – Задняя дверь
- 4 – Втулка
- 5 – Накладка задней двери, самоклеящийся
- 6 – Двухсторонний скотч
- 7 – Винт, 3 шт. для задней накладки, 2 Нм
- 8 – Винт, 2 шт. для передней накладки, 2 Нм
Инструкция: Ниже описаны работы по снятию и установке с левой стороны автомобиля. Работы по снятию и установке с правой стороны автомобиля проводятся аналогичным образом.
Выключить зажигание. Начиная с верхнего конца поддеть верхнюю накладку ручки -1- с помощью клина -3409- и отсоединить её от обивки двери. Действуя сверху вниз, снять верхнюю накладку -1- с фиксаторов, а затем извлечь из нижнего гнезда -2-.
Выкрутить два винта -1- (4,5 Нм). Выкрутить винт -2- (4.5 Нм).
Осторожно: При отсоединении обивки двери могут быть повреждены её элементы крепления! Чтобы этого не произошло, необходимо неукоснительно следовать приведённому ниже описанию работ, отсоединяя элементы крепления именно в указанном месте и в заданной последовательности!
Отсоединить обивку от двери -в заданной последовательности-, разблокировав фиксаторы с помощью клина -Т10039/1-.
Инструкция: При отсоединении обивки двери скошенная поверхность клина -Т10039/1- должна быть направлена к двери.
Вертикальным движением вверх снять обивку двери -1- с кромки паза опускного стекла.
Оттянуть наружу фиксирующий язычок -1-, находящийся с внутренней стороны обивки. Движением назад извлечь трос из направляющей. Отсоединить трос -2- от внутренней ручки двери. Отсоединить разъёмы на обивке двери (кол-во зависит от комплектации).
Инструкция: Ниже описаны работы по снятию и установке с левой стороны автомобиля Работы по снятию и установке с правой стороны автомобиля проводятся аналогичным образом.
Выключить зажигание. Начиная с верхнего конца поддеть верхнюю накладку ручки -1- с помощью клина -3409- и отсоединить её от обивки двери. Действуя сверху вниз, снять верхнюю накладку -1- с фиксаторов, а затем извлечь из нижнего гнезда -2-.
Выкрутить два винта -1- (4,5 Нм). Выкрутить два винта -2- (4.5 Нм).
Осторожно: При отсоединении обивки двери могут быть повреждены её элементы крепления! Чтобы этого не произошло, необходимо неукоснительно следовать приведённому ниже описанию работ, отсоединяя элементы крепления именно в указанном месте и в заданной последовательности!
Отсоединить обивку от двери -в заданной последовательности-, разблокировав фиксаторы с помощью клина -Т10039/1-.
Инструкция: При отсоединении обивки двери скошенная поверхность клина -Т10039/1- должна быть направлена к двери.
Вертикальным движением вверх снять обивку двери -1- с кромки паза опускного стекла.
Оттянуть наружу фиксирующий язычок -1-, находящийся с внутренней стороны обивки. Движением назад извлечь трос из направляющей. Отсоединить трос -2- от внутренней ручки двери.

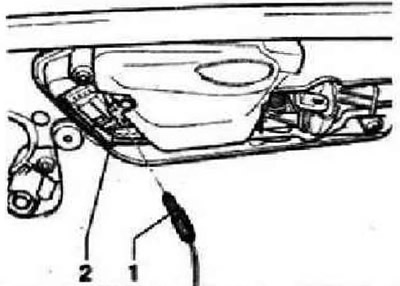

Отсоединить от обивки жгуты проводов (кол-во зависит от комплектации) и повернуть примерно на 90° против часовой стрелки лампу подсветки внутренней ручки двери водителя -L146- или лампу подсветки внутренней ручки двери переднего пассажира -L147- -1-. Извлечь лампу подсветки внутренней ручки двери водителя -L146- или лампу подсветки внутренней ручки двери переднего пассажира -L147- из гнезда -2-.
