Проверка и регулировка света фар
Проверку и регулировку света фар проводите на снаряженном автомобиле Фольксваген Поло седан (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом). Описанным в данном подразделе способом, с применением размеченного экрана можно регулировать свет только фар с галогеновыми лампами накаливания. Для регулировки света фар с газоразрядными лампами обращайтесь на специализированный сервис, располагающий оптическими стендами.
Вам потребуется отвертка с крестообразным лезвием.
1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

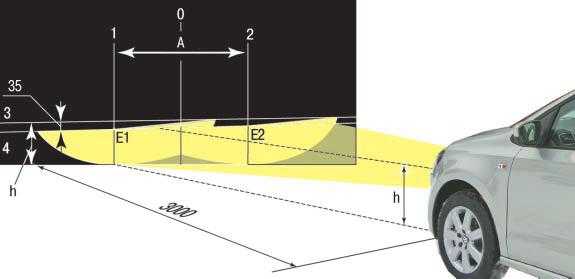

Рис. 1. Регулировка света фар
2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя груз массой 75 кг. Разметьте на стене экран, как показано на рис. 1. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Вертикальные линии 1 и 2 расположены на равном расстоянии от линии 0. Расстояние А между линиями 1 и 2 должно быть равно расстоянию между центрами ламп ближнего света фар. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.
3. Измерьте на вашем автомобиле высоту центров фар от земли. Это будет расстояние h на экране.
4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.
5. Включите ближний свет.
6. Рекомендуется регулировать направление светового пятна для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.
Так расположены винты регулировки света фар по горизонтали Б и вертикали А (показано на левой блок-фаре автомобиля).
9. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.
Рис. 2. Регулировка света противотуманных фар:
A, B – вертикальные линии, обозначающие расположение центров ламп ближнего света левой и правой фар; C – горизонтальная линия, соответствующая центрам фар; D – линия, обозначающая высоту подъема горизонтальной границы пучков света; E – расстояние между линиями C и D (E = 199 мм); F – расстояние между центрами ламп ближнего света фар; G – расстояние от центров фар до поверхности, на которой расположен автомобиль
Направление пучка света противотуманных фар можно отрегулировать только по высоте.
Вставьте в отверстие декоративной накладки противотуманной фары ключ TORX T25 и, вращая регулировочный винт, добейтесь, чтобы верхние границы световых пятен находились на линии С (рис. 2) или чуть ниже.
Как отрегулировать фары на Поло Седан
Ухудшение обзора при передвижении в темное время суток может быть связано с неправильными настройками работы осветительных приборов автомобиля. Регулировка фар на Поло седан – достаточно простая процедура, с которой справится даже неподготовленный человек, обладающий минимальными навыками обслуживания автомобиля.
В каких случаях требуется регулировка
Конструкция Поло седан адаптирована под российские условия эксплуатации. Однако, несмотря на высокую надежность, с течением времени может возникнуть необходимость в обслуживании осветительных приборов – замене лампочек или регулировке фар. К основным тревожным симптомам относят тусклый свет головной оптики, а также изменение угла освещения. Это грозит следующими неприятностями:
Проблему тусклого света можно решить заменой штатных элементов. Обратите внимание на VIN номер – автомобили калужской сборки обычно комплектуют галогеновыми лампами Н4 мощностью 55/60 Вт. В качестве замены используют лампочки с повышенной светоотдачей или биксеноновых линз. Последний вариант предпочтительнее – качество освещение улучшится благодаря пучку света с четкими границами.
Если замена не возымела ожидаемого эффекта, следует приступать к регулировке света. Процедура не потребует от владельца автомобиля никаких затрат, поэтому лучше выполнить ее до приобретения новых товаров.
Для нормальной регулировки понадобится ровная горизонтальная поверхность для автомобиля, вертикальная плоскость и немного свободного места.
Процедуру выполняют в условиях, максимально приближенных к реальным: заправленный бак, запаска и набор инструментов в багажнике, нормальное давление воздуха в шинах. На переднее сидение необходимо положить груз, вес которого зависит от комплекции водителя.
Необходимые инструменты и материалы
Для регулировки головного света на Фольксваген не потребуется специальные приспособления и инструменты. Водителю понадобится шестигранник диаметром 6 мм и отрезок непрозрачного материала, поскольку фары желательно регулировать поочередно.
Пошаговая инструкция и схема работы
Нижеописанный способ подходит для автомобилей с галогеновыми лампами. Владельцам моделей с газоразрядной оптикой следует обратиться в специализированный сервисный центр с оптическими стендами.
Порядок выполнения работ:
Работу выполняем поочередно – одну фару закрываем непрозрачной тканью, а другую настраиваем и наоборот.
Автоматическая коррекция
Любителям самостоятельной работы можно посоветовать серьезную модернизацию осветительной системы – установку автоматических корректоров угла наклона фар. Согласно техническому регламенту о безопасности колесных транспортных средств, данная процедура обязательна для всех светодиодных источников света.
Процедура корректировка света фар на Volkswagen Polo Sedan не отличается особой сложностью. Ее можно провести в собственном гараже с помощью простейших приспособлений, если следовать нашей инструкции.
Регулировка света фар фольксваген поло седан
06.06.2019 Выкл. Автор dakus
Мне понравилась статья? Получите новые мысли о правильных автомобильных подсказках на нашем канале. Подпишитесь на нас на Яндекс. Зен. зарегистрироваться
Почти всегда препятствия на Фольксваген Поло связаны с горением ламп. Благодаря удобному доступу к задним фарам, вы можете менять элементы освещения очень быстро, без особых затруднений. Единственное, что мы рекомендуем, это ознакомиться с основными аспектами этой операции и процедурой, о которой мы поговорим в этой статье ранее.
На рынке автозапчастей они предлагают большой ассортимент таких ламп от разных производителей. Более того, стоимость товара часто не является гарантией собственности. Поэтому при выборе следует сначала сосредоточиться на следующих свойствах элемента освещения:
Советы! В продаже вы можете найти псевдо-ксеноновые лампы. Это те же самые «галогены», но они дают синий свет вблизи дневного света. Такие огни освещают место в сухую погоду, но под дождем или снегом они уступают нормальным.
Что касается производителей, то лучше отдать предпочтение таким известным брендам, как
ЧитЂакже
Затем необходимо отсоединить блок от базовых контактов. Вы должны натянуть его на себя, слегка покачиваясь из стороны в сторону.
Оригинальный выключатель света VAG на автомобилях Polo Sedan
Здесь на самом деле все абстрактно. Даже для начинающих эта работа занимает 10-15 минут.
Советы! Если ты ударил себя голым руки в стекле лампочки, их можно натирать спиртом.
Согласно этой схеме, фара Volkswagen на поло-автомобиле меняется как слева, так и справа.
Читайте т/h4>
В этом случае нас интересуют следующие предохранители:
BS39 — отвечает за правильное налобное освещение;
BS59 — отвечает за левую фару.
Часто предохранитель не может быть найден визуально. Поэтому, даже если у него нет внешних признаков дефектов, необходимо проверить его исправность с помощью устройства или установить новый предохранитель.
Обращать внимание! Необходимое состояние неисправности вблизи источника света также может привести к окислению или сгоревшим контактам в блоке или реле. Проблема решается за счет зачистки контактов.
Лампа ближнего света на поло Автомобиль меняется, выполнив несколько простых шагов. Тем не менее, приведенные выше советы должны соблюдаться, чтобы гарантировать, что процесс безвреден и не влияет на долговечность последней лампы. Если замена частей освещения не дала желаемых результатов, следует проверить предохранители.
Самостоятельно регулируем фары автомобиля Фольксваген Поло седан
Вчерашний «немец» Фольксваген Поло в кузове седан − это набор прямых классических линий, которые так приелись российскому потребителю из 90−х. Немцам нужен был технологический прорыв на российском автомобильном рынке, чтобы поднять уровень интереса к седану Поло.
И он произошел. Но не сразу, а поэтапно. Конечный результат предстал в 2015 году − на сцену выкатил обновленный седан, полностью адаптированный под климатические особенности нашей страны. Родственные узы крепнут из года в год в стане немецкого производителя: автомобиль был слеплен по образу и подобию «собрата» Джетта.
Взгляд европейца кардинально изменился. Нотки выразительности проскальзывали в каждом миллиметре элементов головной оптики. Да, именно она стала отправной точкой для создания свежего образа, который так ждали поклонники седана Поло.
С технической точки зрения произошло следующее: теперь седан получил право на светодиодные «украшения». Маленькие «пупырышки» окаймляют лампы ближнего света по краям. Также потребитель имеет возможность устанавливать биксенон на фары и даже электрический омыватель, которого и на дорогих автомобилях не всегда увидишь.
Изменился и второй отдел головного света: противотуманные фары. Два здоровенных «бриллианта» прекрасно смотрятся, сверкая в ночи, и в то же время отлично справляются со своей новой функцией − подсветкой поворотов.
Все бы хорошо, но ни один автомобиль, в том числе седан Поло, не застрахован от износа. Главная головная боль всех машин в плане светотехники − это перегоревшие лампочки в осветительных приборах «железных коней». На втором плане маячит еще одна проблема − «слетевшая» регулировка фар.
Рано или поздно эта неприятность происходит со всеми автомобилистами. Ее основные симптомы − измененный угол освещения и тусклый свет головной оптики.
Причины потери яркости и аналоги головного света
Потеря яркости может быть связана не только с плохой регулировкой фар, но и со сбоем работы электронных систем автомобиля или аккумуляторной батареи. Кроме того на интенсивность света влияет лампочка, установленная в блок−фаре, а также дополнительные приспособления, расположенные в устройстве.
На седане Поло стоят обычные заводские галогеновые лампы H4 мощностью 55/60Вт и рабочим напряжением 12В. Не сказать, чтобы лампочки были идеальными для «бюджетника», но светят они достаточно неплохо. Хотя некоторым владельцам седана такой мощности, бывает, не хватает.
Для них существуют другие модели − лампы с увеличенной светоотдачей. Их называют Driving Lights. От стандартных ламп они отличаются повышенным световым потоком и более высокой мощностью. Такие образцы осветительных приборов не рекомендуется использовать на обычных легковых автомобилях, так как они сильно перегружают электрическую проводку машины, вызывают перегрев фары и заметно сокращают срок службы передней оптики.
Пользующиеся в Европе огромным спросом хэтчбэки Поло носят фары известной марки Hella, которые намного лучше заводских экземпляров седана, собираемого в Калуге. Поэтому недовольным передним светом владельцам Фольксваген Поло, которые любят проводить время в гараже, можно посоветовать смонтировать фары от хэтчбэка вместо штатных «стекляшек» седана.
Другой вариант − поставить биксеноновую линзу на место лампочки в заводской фаре. Тогда и качество освещения улучшится, и регулировку проводить не придется, поскольку линза обеспечит создание ровной границы пучка света. Однако, путь − не легкий. Даже для тех, кто любит «ковыряться» под капотом своего автомобиля.
Последний вариант, который точно добавит люмен в осветительную технику, − это покупка дорогостоящей линзованной фары с дизайном GTI. С таким элементом, снабженным ксеноном, Фольксваген Поло точно затмит всех вокруг.
Апгрейд светотехники − хорошее занятие. Особенно если имеются средства, позволяющие его выполнить. Все же наиболее распространенная трудность связана с углами наклона фар. Поэтому прежде чем бежать в магазин за новыми лампочками, следует осуществить регулировку осветительных приборов. Возможно, загвоздка кроется в ней.
Руководство по самостоятельной регулировке фар
Процедура не требует больших усилий. Все, что нужно − обычная крестообразная отвертка, ровная стена и немного свободного времени.
Главные условия для проверки и регулировки фар − автомобиль должен быть полностью снаряженным, т.е. бак должен быть заправлен «под завязку», в багажнике должны лежать штатные инструменты и «запаска». Важно, чтобы машина стояла на ровной горизонтальной поверхности. Чтобы корректировки были более точными, приближенными к реальным условиям, необходимо разместить в салоне груз весом около 75 кг либо попросить кого−нибудь посидеть на водительском сиденье. Лишние предметы следует убрать из автомобиля.
Работу рекомендуется проводить только с галогеновыми лампами. Если на седане Поло установлены газоразрядные лампочки, то для регулировки лучше обратиться к специалистам в сервис технического обслуживания. При помощи специального оборудования и оптических стендов они быстро проведут настройку головного света.
Крутим винты до тех пор, пока световые пятна не будут соответствовать рисунку, представленному заводом−изготовителем.
Противотуманные фары на седане Поло можно настроить только по высоте. На декоративной накладке «противотуманки» находится небольшое отверстие. Вставляем в него ключ Torx T25 и поворачиваем специальный винт до того момента, когда верхние границы пятен не займут нужное положение.
Таким образом, если фары начинают создавать дискомфорт при передвижении в темное время суток, то первым делом следует проверить углы наклона осветительных элементов. Правильно настроенные фары − это залог благополучия и безопасности на дорогах.
Регулировка фар и замена лампы ближнего и дальнего света
Каждый автомобиль не застрахован от поломок, не говоря о том что необходимо время от времени, проводить базовое сервисное обслуживание. Системе освещения на polo-sedan от немецкой компании Volkswagen, требуется со временем регулировки. Регулировка фар и замена лампы ближнего и дальнего света на на Volkswagen Polo совсем не сложное дело.
Если Вам в автомобиле нужно заменить всего лишь лампу, то это делается из моторного отсека. Открываем защитную крышку фары, доступ к старой лампе открыт, можно приступить к замене лампы.
Основной принцип замена лампы ближнего и дальнего света
Суть работы состоит в том, чтобы отключить патрон лампы от электрического соединителя. После этого немного поднимается предохранительный зажим над специальными фиксирующими «язычками». Старую фару, если она уже не пригодна к дальнейшему использованию, можно доставать голыми руками. Главное, убедиться, что она уже полностью холодная. А вот новая лампа должна устанавливаться на своё место исключительно через тканевую тряпочку или же, предварительно одев защитные перчатки. В любом случае, касаться пальцами её поверхности нельзя, так как на стекле могут остаться следы жира, которые значительно сокращают эксплуатационный срок лампы.
При установке новой лампы, обратите внимание, что язычки патрона должны точно заходить в свои места в соответствующих пазах рефлектора. Если необходимо, то можно провести корректировку фар. Определить потребность в этой процедуре можно, просто проверив правильность освещения на ровной поверхности, например, на стене.
Демонтаж фары замена лампы ближнего и дальнего света
Довольно часто, случается так, что помимо замены лампочки, необходимо провести сервисное обслуживание других элементов конструкции осветительных приборов. В таких ситуациях необходимо провести демонтаж всего блока фары. Сделать это не очень трудно, и никаких специфических инструментов не понадобится.
Сначала открутите два самореза для снятия фары на Фольксваген Поло
Два крепления фары Фольксваген Поло
Для начала, необходимо снять указатели поворота, а также облицовочную рамку радиатора. Далее, необходимо найти многоконтактный штепсель от той фары, которую мы хотим снять. Он находится с внутренней стороны моторного отсека, так что для этого необходимо будет открыть крышку капота. Данная процедура проделывается путём отвинчивания пары болтов. Далее, фара немного подаётся вперёд, что позволит снять электрический контакт сервопривода. В большинстве случаев, для демонтажа требуется некоторое усилие, которое может повредить конструкцию осветительных приборов.
Поэтому, важно правильно воспользоваться инструментами. Для этого, необходимо взять молоток, рукоятка которого устанавливается между корпусом самой фары и амортизатором. Это позволит поднять фару повыше. Поднимать нужно до того момента, пока она не станет двигаться свободно во все стороны. Кроме того, нужно помнить, что нижний болт фары держится за счёт пружинного зажима, так что не пытайтесь его вытянуть силой.
После проведения всех ремонтных или профилактических процедур, фара устанавливается на место в обратном порядке. Также, зачастую, в результате таких действий, необходимо провести регулировку фар, которую мы сейчас детально рассмотрим.
Процесс регулировка фар
Регулировка фар может производиться практически в любых условиях.
Единственными существенными требованиями станет наличие ровной вертикальной стены, а также полностью горизонтальная постановка автомобиля. Также, нужно сделать автомобиль максимально приближённым к стандартным условиям эксплуатации. Для этого усадите на место водителя человека вашей комплекции, а в багажном отделении оставьте только запасное колесо и штатный набор инструментов.
Теперь можно приступать к регулировке фар. Откройте крышку капота и найдите моторный щит передка, на котором и располагаются элементы корректировки. Так, на задней стороне каждой из фар располагается по два регулятора. Их размещение, по отношению один к другому, зеркальное.
Регулируем фары посредством специальных винтиков
Лучше всего, если у вас есть специальный регулировочный прибор, иначе, на стене придётся чертить таблицу, согласно которой можно будет подстроить свет фар.
Процесс работы заключается в установке автомобиле перед соответствующей ровной стеной на расстоянии немногим менее пяти метров. После этого включаются фары. Если световой рисунок не совпадает с тем, который должен отображаться на стене, в соответствии с требованиями производителя авто, то необходимо немного скорректировать направление свечения. Для этого нужно задействовать отвёртку типа «Филипс», которая имеет тонкое жало. Это нужно для того, чтобы винтики, отвечающие за смещение светового луча, можно было прокрутить. Один из винтиков отвечает за вертикальное движение светового луча.
Поэтому, провернув его по часовой стрелке, вы сможете немного поднять направление фары, а прокрутив вниз — опустить. Второй винтик будет действовать в горизонтальной плоскости. Поэтому, крутить его нужно по часовой стрелке в том случае, если пучок света должен сместиться немного ближе к оси автомобиля. При прокручивании против часовой стрелки — свет будет сдвинут в противоположную сторону. Теперь мы узнали, как отрегулировать фары на Фольксваген Поло.
Вместо регулировочного прибора можно использовать любую ровную поверхность
После того, как обе фары будут отрегулированы, никаких дополнительных действий по фиксации результата проводить не требуется.
Искал как регулировать фары хетча, в итоге натолкнулся на такую общую информацию по регулировке фар с раздельным светом:
Начать разметку экрана, для регулировки двух фарной системы, стоит с линии НН, она наносится на уровне фар, на рисунке размер Н1. Затем наносится вертикальная осевая линия, которая соответствует продольной плоскости симметрии. Вертикали Л и П соответствуют центрам фар. Ниже линии Н на расстоянии hб наносится линия ближнего света. Значение hб указано в таблице. Световой пучок должен фокусироваться в точке пересечения линии Б с линиями Л и П. от этих же точек должна образовываться линия под углом 15 гр. В двухфарной системе регулировка фар осуществляется только по ближнему свету. Для регулировки используются регулировочные винты или барашки, в зависимости от конструкции фар.Для регулировки четырёх фарной системы к экрану добавляется ещё одна горизонтальная линия ниже линии Н на расстояние hд, и две вертикальные линии соответствующие центрам фар дальнего света. Световой пучок наружных фар с европейским асимметричным распределением ближнего света регулируют так же как в двухфарной системе, при включённом ближнем свете фар. После этого наружные фары закрываются экраном, включается дальний свет и производится регулировка внутренних фар, тем же порядком. Регулировочными винтами необходимо добиться максимального совпадения центра светового пятна с местом пересечения вертикальных линий ЛД и ПД с горизонтальной линией ДД.При регулировке противотуманных фар, световые пятна должны находиться ниже линии Н на расстоянии 100 мм.
Значение расстояния hРасстояние от внешней поверхности рассеивателя до плоскости
Каждый автомобиль не застрахован от поломок, не говоря о том что необходимо время от времени, проводить базовое сервисное обслуживание. Системе освещения на polo-sedan от немецкой компании Volkswagen, требуется со временем регулировки. Регулировка фар и замена лампы ближнего и дальнего света на на Volkswagen Polo совсем не сложное дело.
Если Вам в автомобиле нужно заменить всего лишь лампу, то это делается из моторного отсека. Открываем защитную крышку фары, доступ к старой лампе открыт, можно приступить к замене лампы.
Автомобильные фары являются основным элементом безопасности, и правильная установка фар имеет решающее значение для обеспечения их эффективности. Вот полное руководство о том, как отрегулировать высоту фар автомобиля.
Зачем нужно регулировать фары?
Когда речь идет о безопасности в автомобиле, важно гарантировать правильную видимость дороги. Для этого передние фары автомобиля выполняют жизненно важную функцию: они отвечают за освещение дороги.
Однако неправильно установленные фары могут стать элементом риска на дороге, поскольку могут иметь два очень опасных последствия:
Вот почему регулировка яркости и регулировка автомобильных фар на правильную высоту более необходима, чем может показаться.
Как отрегулировать автомобильные фары?
Чтобы отрегулировать фары автомобиля и вернуть их на правильную высоту, в случае, если они были неправильно выровнены, нужно сделать это в два этапа: сначала проверить выравнивание фар, а затем отрегулировать высоту фар.
Для этого выполнить следующие действия:
Проверить регулировку фар
Использовать в качестве ориентира уже сделанные отметки. Кроме того, можно сделать новую горизонтальную линию на 5 сантиметров ниже исходной, которая будет той, которая укажет точную точку выравнивания фар.
Найти винты регулировки фар. Для этого воспользоваться инструкцией производителя. Есть два винта: один для регулировки по горизонтали, а другой для подъема или опускания фонарей.
Отрегулировать освещение, поворачивая винты до тех пор, пока они не будут правильно размещены на нанесенных отметках. Нужно отрегулировать их по отдельности, они могут быть неодинаковыми в одинаковых пропорциях.
