Часто возникающая проблема – стук рейки
Часто возникающая ПРОБЛЕМА НОМЕР ДВА, при эксплуатации авто с 2008 года выпуска.
Со временем рейка начинает очень сильно стучать.
Даже на этом форуме видел пару человек с этими жалобами.
А на самом деле проблема в 99% решается подтяжкой рейки со стороны мотора ЭУР!
По непонятной причине подтяжка ослабевает, может гайка откручивается при вибрации и появляется люфт между зубьями рейки и мотора.
Справа видно гайку подтяжки мотора, который демонтирован:
Гайка подтяжки на более старых рейках:
Гайка подтяжки рейки с штоком кордана. Трогать не надо!
Так что не надо спешить и верить официалам.
Просто заглянул
Всем привет!
У меня отказывает рулевое управление у VW Tiguan при температуре воздуха -19 ,авто было на гарантии мне сменили прошивку эур и заверили что все будет работать.
Гарантия закончилась а рулевое стало отказывать вновь.У оф.дил.
В ремонте от
казали, сославшись на то что гарантия закончилась ,новый
Отказ руля ошибка эксплуатационного характера,и только у
Моего авто и предложили заменить рулевое за свой счет.
Подскажите у кого-нибудь была подобная прблемма
Я здесь живу
Спасибо но у меня руль блокирует а в статье
По ссылке нет.А по форуму страница не отвечает
Странно, вроде обе ссылки рабочие.
А что руль вообще блокируется?
Пиктограммы на приборке?
Что кажет диагностика?
Да руль блокируется.можно конечно повернуть но очень туго ,да и говорят нельзя при нерабочем ЭУР. рулем крутить.
Загорается желтый руль, в отчете по диагностике многократно повторяющаяся ошибка
Оракул
владимир 2412 написал(а):
Так блокируется или всё таки можно повернуть?
Кто говорит, что нельзя крутить руль при не работающем ЗУР?
А вообще правильно сказал ТЕН: скан ошибок выкладывай.
Хорошо подниму документы
и выложу.
Фактический руль повернут можно но очень туго,а с нерабочим эур.нельзя ездить сказали на станции у ОД. Может повредиться рейка
Ездить нельзя, доехать до станции для проведения ремонта можно, проявляя при этом осторожность, т.к. руль действительно будет очень тугим.
Пиктограмма – то жёлтая горит, а не красная.
01309 – Power Steering Control Module (J500)
008 – Implausible Signal
Freeze Frame:
Fault Status: 01101000
Fault Priority: 3
Fault Frequency: 1
Reset counter: 226
Mileage: 208234 km
Time Indication: 0
Date: 2015.06.21
Time: 11:18:43
Freeze Frame:
Speed: 0.0 km/h
Hex Value: 0x0000
Voltage: 14.00 V
Bin. Bits: 00011111
Count: 221
Доброго дня!
История такая: как-то заводя машину на парковке у магазина словил красный руль и с этой неисправностью обратился к ОД (машине 2,5 года, пробег 47000 км).
ОД проверил проводку и на основании этого дал заключение, что умер блок управления ЭУР И ПРИГОВОР- замена рейки в сборе с блоком управления ЭУР.
Вопрос:
Ремонтопригодность блок управления ЭУР?
Можно заменить его отдельно и где это можно сделать?
Как и где можно диагностировать блок управления ЭУР?
Зы:
Буду рад любой помощи.
Прошу прощения технического образования не имею. Задаю вопросы как могу.
Вот ошибка:
Address 44: Steering Assist Labels: 5N1-909-144.clb
Control Module Part Number: 5N1 909 144 N HW: 5N1 909 148 G
Component and/or Version: J500__APA-BS KL.284 1101
Software Coding: 0000258
Work Shop Code: WSC 01530 935 00200
VCID: 3D753DC71FB1
1 Fault Found:
00003 – Control Module
012 – Electrical Fault in Circuit – MIL ON
Freeze Frame:
Fault Status: 11101100
Fault Priority: 1
Fault Frequency: 46
Reset counter: 52
Mileage: 46997 km
Time Indication: 0
Date: 2029.14.28
Time: 11:50:26
Freeze Frame:
Term 15 Off
RPM: 0 /min
Speed: 0.0 km/h
(no units): 11.0
Voltage: 13.10 V
Обратиться в сервис.
00003 – Control Module: Defective
Possible Causes
## Control Module faulty
## Control Module Software Issue
Possible Solutions
## Check Control Module
## Check for Control Module Software Update
## Replace Control Module
В последнее время просто какое то нашествие не разбирающихся в машинах, но желающих, чтобы им помогали.
Форум не для чайников, которые едут в сервис за ошибочками, а потом требующие, чтобы им помогали.
Учи английский, переводи цитату и работай по ней.
Последнее редактирование модератором: 24.04.2020
По цитате понял, что нужно менять блок J500 – спасибо!
Какой мне подойдет, какой номер нужно искать?
Вообще-то форум — это место массового общения, где каждый волен высказывать свои мысли или несогласие с мнением другого.
К сожалению многие форумчане об этом подзабыли, и это самое печальное, что тут происходит в последнее время.
К счастью, действительно, ответы на практически любой вопрос можно найти в других источниках и этому здесь быстро научат.
Деспот форума, лепший сябр Феи
Форумчане выкладывали свой опыт со дня основания форума.Докумениация выкладывалась со дня основания сайта.Админ даже судился с VW.
А тут люди даже не могут грамотно заголовок темы сформулировать.Приходится их заставлять.Так что,ребятки,готовьтесь перед написанием темы.Сначала читайте материалы форума с последней страницы раздела,для (кого старожилы старались?),это прописано в правилах.Осваивайте кнопку “Поиск”.Читайте документацию на сайте.Потом ОСОЗНАЙТЕ свою подготовку и желание разбираться в матчасти и умело выполнить надлежащие работы.Это вам не поссать в открытый подъезд зайти.Сразу не полегчает.Один тут бил себя в грудь что карбюратор быстренько на моник поставит и будет счастлив.Ничего не читал,но мудохался отменно.Счастьем так и не похвалился.
Доброго дня, всем!
Решение проблемы “красного руля” на Тигуане есть?
Где прочитать?
Ситуация повторилась сегодня ( первый раз месяца два назад, абсолютно аналогично).
Машина стояла дня четыре на улице, морозы около -20, сегодня -17, вышел, завел с первого раза, прогрел минут 8, вернулся в дом, завел без проблем, включил ближний, подогрев сидения супруге.
На задней передаче при повороте руля почувствовал рывки (как закусывание), при движении вперед метров через 10 загорелся “красный руль”, поехал, выключил подогрев сидения и через 10км машина полностью прогрета – остановился. Заглушил, выключил все электроприборы, вытащил ключ, через 4-5 минут завожу машину с полностью выключенными приборами.
Все работает! Красного руля нет, руль крутится легко и без каких-либо нареканий.
У меня после еже после первого такого случая появилось подозрение на сбой контроля напряжения аккумулятора, при этом авто отключает ЭУР, как емкого потребителя электроэнергии.
Ищу разьем в прикуриватель (где-то был в хозяйстве), чтобы подключить цифровой тестер для контроля напряжения бортовой сети.
Какие могут быть советы?
Тигуан, 2009, TSI 2.0, пробег 80тыс.
Смотри силовые контакты питания эур
Ремонт электрического усилителя руля (ЭУР) 2 поколения
Информация, применима к автомобилям:
VW Passat B6, Golf 5, Jetta 5, Tiguan, Touran, Golf Plus, Caddy 2, Eos, Scirocco
Skoda Octavia A5, Yeti.
Audi A3, Audi Q3, Audi TT
SEAT Leon 2, Toledo 3, Altea, Ibiza 4.
Давно известная проблема с ЭУР I и II поколения произведенная приблизительно до 2007 года это переодическое появление ошибки датчика момента G269.
Находится он в рейке на оси, куда вставляется карданчик руля.
Это сопровождается записью ошибки номер:
00573 – датчик момента сопротивления повороту G269
008 – недостоверный сигнал – непостоянно.
Момент появления ошибки сигнализируется желтым рулем, никакой функциолнал при этому не нарушается, руль по прежнему номально крутится.
Из минусов, при неработающем датчике нельзя провести базовые установки и руля и АБС.
Иногда ошибка пропадает после вынимания ключа зажигания, а иногда висит пока ее не сбросишь шнурком.
Возникает спонтанно, чаще при холодной погоде и/или активном вращении рулем.
Официальные дилеры исправляют проблему заменой рулевой рейки в сборе, что стоит 1500-2000 евро с работой.
Причем реек II поколения больше не выпускается, поэтому ставится III поколение c заменой проводки.
Мы же попробуем восстановить рейку по возможности, а если это не получится, то можно просто заменить датчик отдельно.
Как демонтировать рейку опишу на словах, т.к. фоток не делал.
Возможно коллега добавит отчет по демонтажу ниже.
Если знать что и как крутить, то демонтаж занимает 1 час.
Сам убедился.
Снятие рейки:
1. Вывешиваем передние колеса, снимаем рулевые тяги с кулаков.
2. Ставим машину на колеса, откручиваем и демонтируем подрамник. Иначе некоторые болты при выкручивании можно заломать.
3. Делаем пометки деталей везде, чтобы проще было их закрутить на место и сход развал не уплыл.
4. Получаем доступ к рейке, отсоединяем провода и вынимаем из пластикого кожуха на крепеже левого рычага, иначе оборвутся.
— Предлагаю открутить ключем на 22 нижнюю пробку, под штоком рейки, срываем гайку на 17, крепящую шток в нижнем подшипнике.
Слегка закручиваем пробку, чтобы не попала грязь.
5. Откручиваем болт на 13 у кордана в педальном узле и поднимаем кордан вверх.
6. Откручиваем 2 болта крепящие ЛЕВЫЙ рычаг подвески, чтобы рейка могла опуститься вниз и выйти из салона хвостовиком.
При этом рычаг остается висеть только на шаровой, поэтому подвязываем.

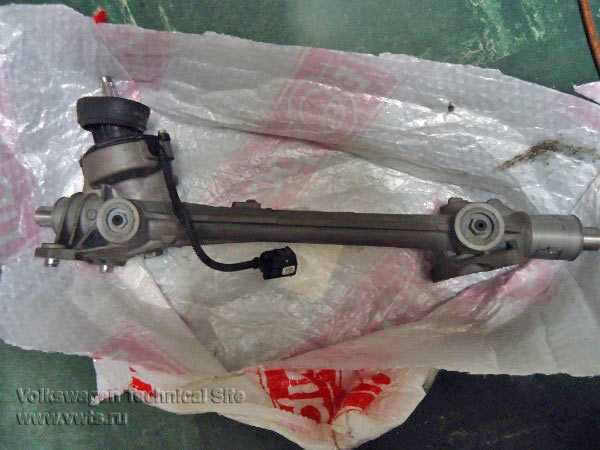

7. Аккуратно вынимаем рейку в сборе и несем на стол для трепанации.
8. При установке рейки на место необходимо опять вывешивать колеса, чтобы крепление рычага получилось закрутить, т.к. колесо разъехалось.
ОБЯЗАТЕЛЬНО рекомендую подложить резиновые проставки между крепежом стабилизатора и пыльниками рейки, т.к. при вывешивании колес стабилизатор перекашивает и он рвет пыльники.
9. Собираем подвеску в обратном порядке.
Теперь трепанация рейки.
Откручиваем нижнюю пробку и гайку полностью.
Сверху откручиваем 2 болта и снимаем крышку с резиновой проставкой обеспечивающей герметичность в салон.
Помечаем фломастером взаимное положение деталек под крышкой.
С обратной стороны легкими ударами выбиваем шток из рейки.
Натяг в подшипнике очень слабый, поэтому выбивается например удлинителем трещетки.
Теперь в руках у нас шток с датчиком момента.
Важно знать, что из среднего положения датчик должен крутиться приблизительно на 2 оборота в каждую сторону, чтобы не оборвалась улитка.
Чтобы демонтировать кольцо с улиткой, отпаиваем 4 контакта с датчика.
Теперь снизу есть черное кольцо с защелками, которое аккуратно нужно опустить вниз отверткой.
После этого корпус кольца с улиткой можно снять с оси.
Чтобы снять черную верхнюю часть кольца, нужно отжать 3 защелки, можно по одной.
Несколько фоток разобранной оси с датчиком и пояснениями.
Голая ось с датчиком:
Корпус кольца без улитки. Видно верхнюю черную крышку:
Гибкий шлейф четырехпроводный:
Место переломаного проводника уже запаяно:
Разъем под пайку к датчику:
Несколько фоток неразборного датчика, т.к. все залито компаундом.
Сдается модификация для лучшей надежности с 2007 года, да и исполнение более хорошее. В старых корпус улитки уж сильно болтается, возможно поэтому гибкий шлейф может переломиться.
Разъем на входе в улитку:
Разъем жгута, подходящий из блока управления ЭУР J500:
Вывод, разбирал только 2 рейки, но мне кажется, что главная проблема с переламыванием гибкого шлейфа около жестких входов.
Перед разборкой проверяется просто тестером с одного конца разъем к ЭБУ ЭУР, с другого ножки на датчике. Должен быть ноль.
Хочу заметить, что на датчике 2 центральных контакта замкнуты, со стороны ЭУР тоже, только не центральные, а крайние.
Сам датчик неубиваемый.
Датчик никак не юстируется, упрощенно внутри катается шарик, замыкающий контакты при вращении рулем и дает сигнал о моменте вращения рулем.
После ремонта устанавливать датчик нужно внимательно, чтобы хватало оборотов в обе стороны.
Главное не трогать рейку с демонтированной осью и само собой стараться установить датчик по меткам как было.
Возможно не придется ехать на сход-развал, т.к. машину будет вести в сторону.
Мне пришлось делать сход-развал, т.к. руль был повернут на 20 градусов в сторону при прямолинейном движении.
При этом ездить очень опасно, т.к. ESP сходит с ума и постоянно работает, даже слышно гудение мотора ABS.
Так что, кто не хочет тратить лишние 1000 евро, может попробовать починить рейку сам.
Совместимость поколений ЭУР
1 и 2 поколение взаимозаменяемы и без замены проводки. Рулевой механизм 1, 2 поколения крепится к подрамнику 4 болтами, а рулевой механизм 3 поколения, соответственно, 3 болтами. еще рейки 3 поколения отличаются от 1, 2 поколения разъемами. а так и 3 поколения можно поставить, но надо менять косу. разъем в районе левой фары
вот сам блок J500
1. основные болты, крепят подрамник, 4 шт. под ключ 18
2. крепят рейку, 4 шт. под ключ 16
3. крепят стабилизатор, вернее втулки, 4 шт. под ключ 13
4. крепится глушитель, проще эту трубу снять, 2 шт. под ключ 13
и чуть подальше тоже обведено красным, крепится подушка движка.
сам блок J500 с мотором снимается просто (фоток нет, пардоньте). крепится 4 болтами под шестигранник, вроде на 6, могу ошибаться.
все поставил и даже блок отвечает в диагностике, но теперь ругается на датчик (видимо расшевелил и контакт пропал), который ten70 и ремонтировал. впринципе рычаги о которых вел рассказ ten70 их видно на фото. более подробно будет позже, т.к. придется все равно снимать рейку.
p.s. забыл сказать, маркером стрелка обозначает разъем в который втыкается разъем с датчика G269
G269 – датчик момента поворота первого поколения НЕ дружит с блоком J500 второго поколения
вкратце, в прекрасный день отказал ЭУР и красный руль. при диагностике не отвечал блок J500. закал с ебея блок второго поколения (у меня рейка первого поколения и т.к. выпускали их не долго на ебее я не нашел блок первого поколения).
приехал блок и я поставил его на свою рейку (см. выше), но ЭУР все равно не ожил. при диагностике блок отвечал, но висела ошибка по датчику G269.
купил рейку от гольфа 5 в Белоруссии. На руках у меня оказалось две рейки, моя и приехавшая.
При прозвонке проводки выяснилось, что подключение датчиков G269 у реек разное, т.е. первое и второе поколение разные подключению по датчиков G269, хотя внешне ни чем не отличаются.
(первая цифра – на штекере, вторая – на месте пайки)
Первое поколение
1-1 2-2 3-4 4-3
Второе поколение
1-2 2-3 3-1 4-4 причем контакты 1, 2 на штекере и 2, 3 на месте пайки звоняться меж собой.
По снятию и установке рейки проблем не было.(возможно повторюсь)
1. вывешиваем перед авто.
2. снимаем колеса и отсоединяем рулевые наконечники от поворотных кулаков
3. отсоединяем рулевую колонну от самой рейки. для этого снимаем пластиковую облицовку в ногах в салоне. Выкручиваем болт под ключ на 13 и снимаем кардатчик с вала рейки
Продолжение и все обсуждения отчета здесь
Спасибо: ten70 и syroman
Как здесь найти нужную информацию?
Расшифровка заводской комплектации автомобиля (англ.)
Расшифровка заводской комплектации VAG
Диагностика Фольксваген, Ауди, Шкода, Сеат, коды ошибок.
Если вы не нашли информацию по своему автомобилю – посмотрите ее на автомобили построенные на платформе вашего авто.
С большой долей вероятности информация по ремонту и обслуживанию подойдет и для Вашего авто.
Разобрал блок управления ЭУР J500
Причина выхода из строя понятна, скорее всего отваливаются иридиевые проволочки, которые приварены между гибридками и контактными площадками.
Таже самая проблема уже встречалась на блоках АБС от боша 5.3, которые ставились на Фольксваген Пассат Б5: https://vwts.ru/forum/99737.html
Помоему починить реально, но придется восстанавливать проводку между внешними контактами разъема и контактными площадками.
