Рассматриваем автомобиль Volkswagen Tiguan 1 поколения, выпущенные в 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016 году.

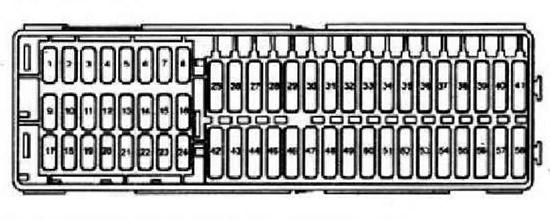

Монтажный блок расположен в нижней части панели управления со стороны водителя. Для доступа к блоку необходимо снять перчаточный ящик.
Предохранитель прикуривателя Фольксваген Тигуан

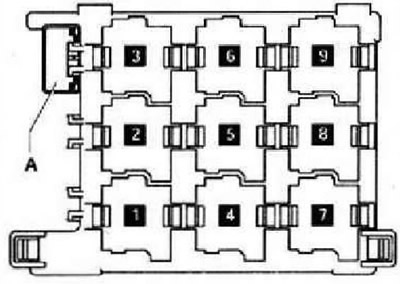

Реле расположены на обратной стороне блока предохранителей.
Монтажный блок расположен со стороны водителя возле АКБ. Блок разделен на 2 части, плавких вставок и основного блока.
Рассматриваем автомобиль Volkswagen Tiguan 2 поколения, выпущенные в 2016, 2017, 2018, 2019, 2020, 2021 году и по настоящее время, с бензиновыми и дизельными двигателями.
Монтажный блок расположен в нижней части панели управления со стороны водителя, под рулевой колонкой.
4020А Розетки 12 В Прикуриватель
Внизу данного блока находятся термопредохранитель регулировки положения сиденья переднего пассажира S46 15 А и предохранитель зарядной розетки USB S356 с номиналом 7,5 А.
Монтажный блок расположен в левой части подкапотного пространства.
На крышке АКБ есть блок силовых предохранителей. К слову, АКБ на Фольксваген Тигуан 2 находится в багажнике автомобиля.
Монтажное положение предохранителей (SA) в коммутационном блоке Low
Цветовая маркировка предохранителей:
Предохранители (SB) в коммутационной блоке (исполнение Low), в моторном отсеке слева
Предохранители (SC) в блоке предохранителей С, в пространстве для ног водителя
Автомат защиты в пространстве для ног водителя
А – Термопредохранитель 1 регулировки положения сиденья водителя -544- 30 А
Блок предохранителей находится под вещевым отсеком в пространстве для ног на стороне водителя.
Снятие и установка блока предохранителей
Блок предохранителей находится под передней панелью, в пространстве для ног на стороне водителя. Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Снять накладку в пространстве для ног водителя. Выкрутить крепежные винты -стрелки- и вытянуть блок предохранителей -1- вниз с держателя.
Установка в обратной последовательности. Подсоединить блок предохранителей вначале на правой стороне держателя. Развернуть затем блок предохранителей на левой стороне до упора в верх и прикрутить его двумя болтами крепления. Момент затяжки болтов крепления: 2,5 Нм.
Блоки реле
Блоки реле находятся под вещевым отсеком в пространстве для ног на стороне водителя.
Снятие и установка блока реле на передней панели
Отсоединить АКБ. Снять накладку слева на стороне водителя.
Только автомобили с парковочным ассистентом
Снять блок управления парковочного ассистента-J791-.
Все
Разблокировать фиксаторы -стрелки А- и слегка извлечь блок реле -1- вниз из держателя. Отклонить блок реле -1- под зажимом -стрелка В-. Разблокировать разъемы на обратной стороне блока реле -1-. Извлечь блок реле -1- из автомобиля.
Установка осуществляется в обратной последовательности.
Снятие и установка блока реле на блоке управления бортовой сети
Блок реле на блоке управления бортовой сети, передняя панель слева -стрелка- находится под передней панелью слева.
Инструкция: Блок управления бортовой сети -J519- и блок реле на блоке управления бортовой сети, передняя панель слева образуют единый узел и не могут быть разделены. При замене блока управления бортовой сети -J519- или блока реле, необходимо провести работу “Кодирование блока управления бортовой сети -J519-” для считывания сохраненных в блоке управления кодировок.
Выключить зажигание и всех потребителей электроэнергии, извлечь ключ зажигания. Снять панель предохрани гелей. Передвинуть предохранительный фиксатор -1- штекеров блока реле на блоке управления бортовой сети -J519- в -направлении стрелки-.
Инструкция: Штекеры блока реле на блоке управления бортовой сети -J519- можно снять только, если предварительно предохранительный фиксатор был переведен в положение “AUF”. Количество штекеров и реле зависит от комплектации автомобиля. Все штекеры можно установить только в одной позиции, следовательно, наносить маркировку на штекеры не требуется.
Разблокировать и отсоединить штекер -2-. Перевести предохранительный фиксатор -1- штекеров блока управления бортовой сети в -направлении стрелки- в положение “ОТКР”. Разблокировать и отсоединить штекер -2-.
Разблокировать блок реле на блоке управления бортовой сети -J519- -2-, расклипсовав стопорные язычки -1- в направлении -стрелки А- из держателя. Извлечь блок реле на блоке управления бортовой сети -J519- -2- в направлении -стрелки В- из держателя.
Инструкция: Предохранительный фиксатор можно установить в положение “ЗАКР” только в том случае, если все штекеры “правильно” установлены. После замены блока управления бортовой сети -J519- необходимо произвести его кодирование.
Предохранители Volkswagen Tiguan (NF), 2006 – 2017
Большинство цепей питания электрооборудования немецкого кроссовера защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне автомобиля и под капотом.
Информация по схемам актуальна для моделей Фольксваген Тигуан NF 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017 года выпуска.
Общее расположение блоков
1 – Монтажный блок (SA) в подкапотном пространстве;
2 – Монтажный блок (SB) в подкапотном пространстве;;
3 – Монтажный блок (SC) в салоне в пространстве для ног водителя;
4 – Термопредохранитель в пространстве для ног водителя.
Установлено два блока: первый (SA) на аккумуляторе, второй (SB) около него.
В салоне
Монтажный блок находится в пространстве для ног водителя.
Общий вид,
