Автомобильный турбокомпрессор, несмотря на заявленный производителями 10‐летний ресурс, служит всего 7–8 лет. В жёстких, экстремальных условиях он даёт сбой ещё раньше. Владельцам приходится внепланово устранять неисправности турбины. Чтобы быстро определять их, внимание переключается на основные симптомы или нехарактерное поведение машины.

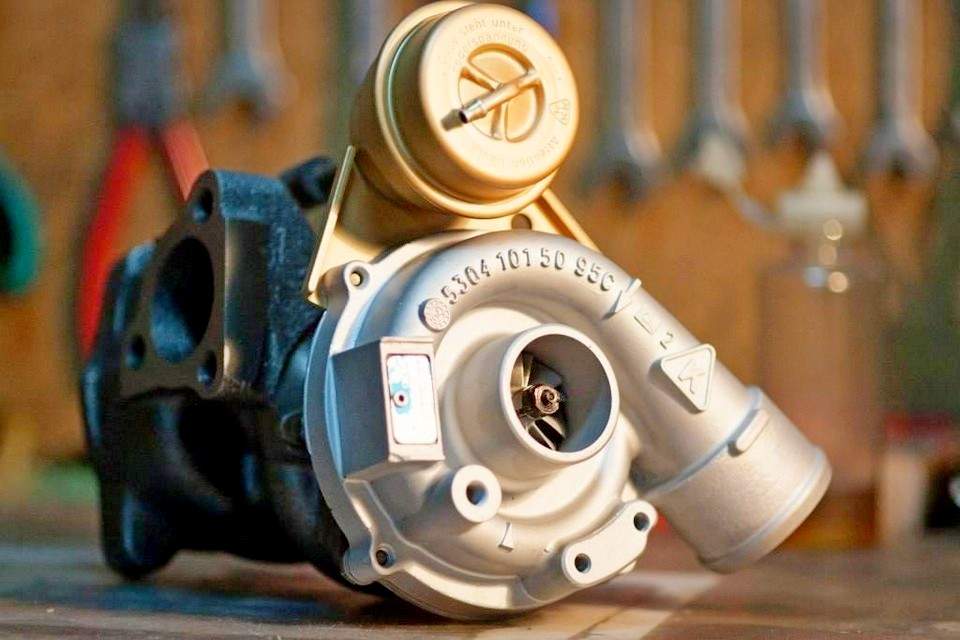

Воздушный турбокомпрессор в сборе
Турбированные двигатели по своим характеристикам значительно превосходят классические атмосферники, они все больше и больше вытесняют их из обихода. Однако система турбонаддува требует своевременной диагностики, замены расходников и использования только качественных горюче-смазочных материалов. Лучше не допускать выхода из строя турбокомпрессора, это негативно отразится на работе мотора, топливной и других систем. Даже не обращаясь на СТО можно самостоятельно выявить неисправность турбины, признаки поломок будут заметными и для «невооруженного взгляда»: падение тяги, сильно дымит из выхлопной, перерасход масла и прочие.
Профилактика поломок турбины
Продлить ресурс турбины, вплоть до 250 тыс. км пробега, вполне возможно. Как это сделать? Вовремя менять масло и фильтры, бережно эксплуатировать дизельный мотор.
Меры профилактики неисправностей:
Ну и, конечно же, от неисправностей турбину убережет своевременная диагностика. Доверять обслуживание турбины нужно только профессионалам. После обращения к «гаражным мастерам», не всегда можно восстановить работоспособность агрегата. При проявлении признаков неисправности турбины обязательно нужно найти причину выхода из строя. Иначе ремонт поможет восстановить работоспособность турбонаддува совсем ненадолго. Обязательно проверьте систему рециркуляции выхлопов, возможно первопричина задымленности кроется именно там, а не в турбокомпрессоре. Кроме того, избыточный дым может провоцировать заблокированный сажевый фильтр.
Как определить неисправность турбины
Причины, почему не работает турбокомпрессор могут быть разные. Иногда выход из строя провоцируют смежные системы, но бывает, что и сама турбина ломается. В любом случае функционирование системы турбонаддува нужно как можно быстрее восстановить.
Автомобилисты, нарушающие регламент замены масла и фильтров, могут столкнуться с проблемой падения давления масла. Турбина работает в условиях высоких оборотов и повышенных температур. Поэтому даже непродолжительное понижение масляного давления провоцирует быстрый износ подшипника оси турбокомпрессора, увеличение радиального зазора и разрушение сальников. Из-за того, что сальники разбиты масло свободно просачивается в коллектор мотора на дизеле. В таком режиме работы давление еще больше падает, окончательно разрушая узел. В подшипниках смазочные материалы выгорают и подшипниковый узел полностью выходит из строя. Далее ломаются лопасти, их обломки остаются внутри. В неисправность приходит и двигатель, так как не может работать без смазки.
Износ опорного подшинкика из-за низкого давления масла.
Чтобы не допускать окончательной поломки турбины нужно своевременно обратиться к специалистам. Мы занимаемся ремонтом турбин больше 10 лет, используем только оригинальные комплектующие, даем гарантию на ремонт. Переходи по ссылке, чтобы узнать подробнее.
Как предотвратить поломку
Разборка воздушного турбокомпрессора
Продлить срок службы турбины можно, следуя рекомендациям:
Перед выездом дизельный турбомотор надо прогревать, давая поработать на холостых оборотах 10–20 минут. Прогрев обеспечит лучшее смазывание трущимся деталям, предохранит их от преждевременного износа.
Турбокомпрессор только с виду кажется конструктивно простым. На самом деле для устранения неполадок, следует располагать соответствующей информацией. В частности — знать модель агрегата наддува, номер силовой установки, код производителя. А под рукой должен быть ремкомплект оригинального производства. Только это обеспечит грамотный ремонт.
Что проверить в первую очередь
Обычно сразу падает тяга, снижается мощность движка. А при разгоне из глушителя идёт дым нехарактерного цвета. Он бывает чёрным, синим, белым. Часто увеличивается расход горючего, иногда — масла. ДВС при работе свистит, скрипит или шумит ещё каким‐нибудь неестественным способом. Всё это признаки умирающей турбины, а причин то всего три.
Все дело в давлении
Питающие шланги пережимаются или обрываются. В результате начинается утечка, давление падает. То же самое происходит из‐за неправильного подключения трубок системы к турбине.
Если усиленный силовой агрегат поработает больше пяти минут без смазки, это нанесёт ему непоправимый вред. Износ маслосъёмных колец и колпачков, задиры цилиндров, разрушение гильз — малое, что ожидается.
Загрязнение масла
Такое происходит из‐за несвоевременного обновления автола или фильтра. Это же случается, если внутрь картера попадает вода, солярка. Нельзя заправлять автомобиль с форсированным двигателем составами низкого качества, так как примеси разрушают радиальные подшипники турбонаддува.
Одновременно с этим, лубрикант не должен чрезмерно густеть. Иначе он повредит, так как даст большой осадок, а это снизит герметичность турбины в целом.
Воздушный турбокомпрессор в разрезе
Попадание постороннего предмета
Если внутрь турбины залетит какой‐нибудь твёрдый предмет, то он легко поломает компрессорное кольцо. Мгновенное падение давления со всеми вытекающими последствиями неминуемо. Также в зоне риска — ротор, колесо, лопатки. Обычно при попадании посторонней вещи заменяют фильтр, проверяют герметичность впускного тракта, ставят новый вал.
Также механизм изнашивается со временем. 100–150 тыс. километров пробега — обычный его ресурс. После этого деталь нуждается в замене, ведь появляются трещины, накапливаются отложения.
Последствия неисправной турбины
Езда на машине со сломанной турбиной вызывает множество проблем. Увеличивается расход топлива, оно смешивается с автолом, попадает в выхлопную систему. Это повреждает катализатор, клапаны или сажевый фильтр.
Жор масла, возможный выход из строя форсунок — ещё одни последствия поломки механизма. В данном случае причины, это изношенные втулки или вал. Поэтому ездить на автомобиле с неисправным компрессором нельзя — иначе смерть мотора не за горами.
Все возможные признаки неисправности турбины
Умирание турбокомпрессора на дизеле всегда сопровождается явными изменениями в работе: появляется свист турбины при разгоне или турбина начинает стучать, двигатель шумно работает, пропадает тяга, ощутимый перерасход масла и т. д. Реагировать на появившиеся «симптомы» следует как можно быстрее. Если игнорировать неисправность, можно доездиться до дорогостоящего ремонта. Разберемся с признаками и причинами неисправности турбины подробнее.
Синий дым из выхлопной
Синего оттенка дым появляется, если масло попало в выхлопную систему. Под действием высоких температур оно выгорает, меняя цвет выхлопа. Такой признак говорит о том, в турбине или моторе возникла неисправность и имеет место утечка масла.
При попадании масла в выхлопную систему — синий дым.
Как найти причину неисправности:
Бывает, что белый или синий цвет выхлопа появляется из-за неисправностей системы вентиляции картерных газов. Чрезмерное давление газов мешает нормальному сливу масла и работе турбины.
Черный выхлоп и турбина то работает, то не работает
С появлением черных выхлопных газов уменьшается и мощность турбодвигателя. Кажется, будто турбина и вовсе не работает.
Черный выхлоп на дизеле — обогащенная смесь.
В дизельный мотор поступает недостаточное количество воздуха, это приводит к сгоранию обогащенной смеси внутри турбокомпрессора. Чтобы устранить неисправность нужно определить в каком именно узле появилась проблема.
Для начала заводим двигатель и слушаем, как работает турбина. По изменению звука можно определить в каком месте могла возникнуть неисправность. Следует проверить герметичны ли соединения всех патрубков. Если дело не в патрубках, то возможно забился воздушный фильтр и его уже пора менять.
Во время диагностики не лишним будет проверить и люфты турбины. Так вы поймете на сколько она изношена. Перед тем, как проверить радиальный люфт нужно обязательно отсоединить выпускной патрубок. Далее покрутить вал, он не должен цеплять корпус турбины. Если отклонения имеются, значит турбокомпрессор сильно изношен и его пора ремонтировать капитально.
Перерасход масла
Когда дизель начинает «есть» масло и на 1000 км перерасход до 1 л, стоит проверить нормально ли работает турбина. На патрубках и самой турбине наблюдаются подтеки масла.
Повышенный расход масла.
Неисправность может крыться в закоксованности корпуса оси турбокомпрессора, засоре подающего воздух канала. Бывает масложер и, если засорился сливной маслопровод.
Слабая динамика разгона
Датчик управления турбиной, обычно дело в нем.
Машина начинает хуже разгоняться, потому что турбина не вовремя включается в работу. Неисправность следует искать в системе управления турбиной. Поломка приводит к тому, что в дизельный агрегат поступает недостаточное количество воздуха, соответственно его возможности снижаются.
Слишком громкая работа дизеля
Почему двигатель начинает слишком шуметь, если не работает турбина? Все очень просто, происходит утечка воздуха между выходом компрессора и силовым устройством. Прорываясь через щели, воздушный поток и создает лишние звуки. Кроме того, когда включается турбина может быть слышен скрежет.
Утечка воздуха между турбиной и двигателем.
Найти причину из-за чего перестала работать турбина поможет тщательный осмотр агрегата. Обязательно проверяются трубопроводы, работающие под давлением. Обследовать необходимо также корпус. Трещин и любых потертостей быть не должно. При наличии деформаций, лучше турбину снять для более тщательной диагностики.
Плохое давление масла
Такая неисправность турбины может возникнуть, если пережат масляный шланг. Некоторые водители сталкиваются с проблемой даже после ремонта или восстановления турбокомпрессора. Все дело в неправильном подключении маслопровода.
Закоксованный маслопровод + изгиб. Турбина работать нормально не будет.
С плохим давлением масла лучше не эксплуатировать турбину, чревато быстрому износу колец. Без нормального количества смазки будут страдать и радиальные подшипники, а также шейка вала.
Загрязненное масло
Причину слишком грязного масла следует искать в масляных фильтрах. Скорее всего нарушены регламента замены масла и самих фильтров. Быстрое загрязнение смазки наблюдается и, если используется некачественные горюче-смазочные материалы или при попадании воды в масло.
В таком масле будет металлическая стуружка, которая летит в турбину, разбивая лопасти крыльчатки. Дальше, из-за дисбаланса, увеличивается радиальный люфт. В итоге турбина заклинивает.
Смазка деталей грязным маслом приводит к повреждению оси и быстрому износу подшипников. К тому же забивается маслопровод.
Свист турбины
Неприятный свистящий звук появляется при разгоне. Такое происходит, если поврежден вал турбины. Металл начинает тереться об металл и издавать свист.
Поврежденный вал турбины. Из-за масляного голодания вал был перегрет + задиры в местах посадки подшипников.
Обработке и восстановлению такой вал не подлежит, скорее всего придется менять картридж в сборе. Чтобы не допускать растрат нужно вовремя обслуживать систему турбонаддува и использовать только качественные масло и горючее.
