Дорогие друзья. Мы старались сделать наиболее полное видео, чтобы показать все моменты и нюансы установки и .
Всем привет! На Фольксваген Тигуан ( Volkswagen Tiguan ) 1-го поколения штатную магнитолу RCD-510 заменили на .
79788545470 Симферополь Сто Альфа . В этом видео мы устанавливаем магнитолу с камерой заднего вида и объясняем .
Скоро будет видео подробное, какие функции какие фишки в ней и как подключил камеру, и что с ней не так.
Основные характеристики: Большой емкостный высококонтрастный сенсорный экран 6.5 дюйма с хорошим откликом на .
В данном видео показана топовая магнитола для Volkswagen Tiguan на Андроид с DSP и 2,5D экраном и подробный обзор .
Помните торпеда с вагин tiguan так начнем с бардачка наверно пока без понятия чо куда так вот здесь 1 2 3 откручиваем .
Данная установленная магнитола на Volkswagen Tiguan идет на операционной платформе Android 7.1.1. с улучшенным интерфейсом и множеством новых функций, а также с фирменной русскоязычной прошивкой Parafar .
В данной магнитоле есть GPS , Glonass , Bluetooth , Wi – Fi , радио и поддерживаются устройства Apple .
Экран с управлением MultiTouch , большой 9 дюймов, морозостойкий и емкостной, с максимальным разрешением 1024*600.
На данном устройстве предусмотрено подключение камер заднего вида, при заднем ходе автомобиля на экран автоматически выводится изображение парковочного места, любое препятствие будет замечено, даже в ночное время суток картинка четкая. Также поддерживаются кнопки управления на руле.
После завершения установки штатного головного устройства автомобиль был передан владельцу. Клиент остался доволен автомагнитолой, тем как она вписалась в салон, ее функционалом и работоспособностью, а также профессионализмом наших установщиков.
Узнать более точную информацию про “Установка магнитолы на Volkswagen Tiguan” можно у наших менеджеров или заполнив форму обратной связи выше.
Помимо продажи, наш сервис-центр осуществляет установку дополнительного оборудования для Фольксваген по низким ценам в Санкт-Петербурге.
Видел на драйве несколько записей о том, что у людей по непонятным причинам застревали блоки магнитол, расположенные в бардачке. Меня эта проблема тоже коснулась.
Застрявший блок не заводской, он устанавливался в замен штатной CM *819. Работы выполнял человек, в компетентности которого у меня сомнений нет. После замены блока выполнялась до установка камеры, но уже другими людьми, к которым у меня тоже никогда не было вопросов.
Для извлечения застрявшего блока и небольшого ремонта понадобились следующие инструмены:Отвертка SL4Ключ Torx T8Съемники для магнитолЛопатки пластиковыеПара тонкогубцев
Попытка вытащить блок съемниками не увенчалась успехом: ключи входили в пазы без каких-либо усилий и не отжимали фиксаторы. Почему так произошло будет видно из фотографий далее.Поскольку блок имел люфт вперед-назад (собственно из-за этого я полез во все это) получилось вытянуть его на 5-7мм вперед и отверткой SL4 отжать пластиковые отливы за которые блок держится фиксаторами
Вытащив блок я увидел, что металлические фиксаторы с обеих сторон сильно деформированы и сорваны со штатных мест. Для того, чтобы их достать пришлось разобрать корпус, для этого понадобился ключ Torx T8
Установка оборудования и активация функций на Volkswagen Tiguan и Passat
На современных автомобилях концерна VAG подключение головного устройства — магнитолы, осуществляется при помощи разъема quadlock, применение которого позволяет получить ряд преимуществ.
В настоящее время существует 3 варианта разъемов quadlock.
Давайте рассмотрим эти разъемы более подробно.
3B7 035 444 — первое поколение Quadlock
Quadlock разъем 3B7 035 444 первого поколения устанавливали на автомобили Volkswagen, Audi, Seat и Skoda c начала 2000х годов и до начала 2010х.
Разъем состоит из черного корпуса 3B7 035 444 и трех разъемов:
Синий и зеленый разъемы разборные и состоят из двух частей. Наружная (синяя или зеленая оболочка) определяет типа разъема (чтоб не перепутать между собой), черная внутренняя — для крепления контактов.
Характерно, что черный корпус в правой части имеет отверстие для доступа к предохранителю магнитолы. Внизу правой части также может иметь два отверстия. 8 пинов, стационарно размещенных на разъеме используются для подключения питания и шины данных CAN infortaiment.
Quadlock 1го поколения 3B7 035 444
3B7 035 444 — второе поколение Quadlock
Автомобили 2011 модельного года концерна VAG, надо отметить, далеко не все, получили другой, усовершенствованный, разъем квадлок — 3B7 035 444 A
В него, как и в предыдущем квадлоке, могут быть установлены следующие 3 разъема:
Различия с первым поколением:
Третье поколение Quadlock
Данный разъем, начиная с 2015 модельного года, устанавливается на автомобили VAG и предназначен для подключения мультимедийных устройств MIB.
Отличия от разъемов второго поколения:
Контакты клемм (пины)
Во всех поколениях квадлок, к счастью, используются одинаковые обжимные контакты:
Перепиновка разъемов квадлок
Использование контактов разъема квадлок зависит от функциональности головного устройства и установленного в автомобиле оборудования. Впрочем, далеко не всегда производитель комплектует автомобили всеми разъемами, представленными выше. Например, зеленые разъемы достаточно редки и встречаются лишь в топовых комплектациях. А квадлок третьего поколения с одним лишь белым разъемом CAN-шины, и вовсе, самый распространенный вариант.
Схема ниже отображает наиболее полные варианты использования контактов разъемов в квадлок старого (слева) и нового (справа) образца.
Назначение контактов старого и нового разъемов квадлок
Распиновку вашей магнитолы можно посмотреть на ее верхней крышке. Там всегда расположена наклейка с назначением всех задействованных контактов.
Срезу после того, как мой автомобиль был доставлен с США в Минск в контейнере, решил заменить штатную автомагнитолу RCD-310 на что-то более функциональное. Так как хотелось, чтобы был навигационный блок с достаточно детальными картами не только Западной Европы, но и Беларуси, России и Украины, то выбор пал на Kenwood DNX521 (навигационная система с картами Garmin). Тем более, что нашел по достаточно приемлемой цене в 500 “вражеских” рублей 🙂 Кроме того данная магнитола поддерживает русский язык и кириллистические символы. Так что при прослушивании песни с флешки или с диска mp3 название песни на русском языке пишется на экране нормально, а не в виде абракадабры.
Данная модель Kenwood специально сделана под штатное место магнитол 2DIN в автомобилях VAG. Так что нужно было только переставить устройства без покупки дополнительных переходников и т.д.
Разбирается все достаточно просто. Несколько советов по данной процедуре. Прежде всего выключаем зажигание и вынимаем ключ с замка. Далее с помощью старой кредитной карточки или любого похожего приспособления (например, тонкой металлической линейки), вставив его в щели для того, чтобы отвести защелки, аккуратно вынять устройство для хранения кредитных карт и панель с индикатором включения подушки безопасности пассажира. Кстати, его вынимайте осторожно, чтобы не повредить провода питания сигнальной лампочки. Если вынимать аккуратно, то не обязательно отсоединять разъем. Провода достаточно длинные, чтобы просто вытянуть панель. Но если отсоединили, то даже при проверке работы магнитолы обязательно подключите данный разъем, иначе будет высвечиваться ошибка с подушкой безопасности и даже позже, подключив разъем, ошибка будет показана до тех пор, пока ее не уберете с помощью компьютера через разъем OBD-II.
После выкручиваются шурупы под звездочку, которые удерживают панель вокруг магнитолы и снимается сама панель. Ее можно снять вместе с клавишей включения аварийной сигнализации, не отсоединяя ее.
Магнитола так же крепится на четырех шурупах под звездочку. Затем отсоединяется старая магнитола и подключается новая. Единственное, так в отличии от штатной, где микрофон расположен около плафона освещения салона, в Kenwood нужно было вывести микрофон для системы hand-free телефона (я разместил его на верхней крышке рулевой колонки).
Все собирается в обратном порядке.
Теперь я имею систему навигации с картами 2014 года (обновление на март месяц). Могу слушать песни с флешки. При этом если к файлу прикреплена обложка диска, то ее так же видно на экране. Видео можно смотреть только при включенном стояночном тормозе, в движении автомобиля при проигрывании DVD диска или видеофайла идет только звук. При желании можно устранить данное ограничение тем, что провод, идущий к датчику включения стояночного тормоза разрезать и подключить к любому “минусу”. Я этого не делал, чтобы не было соблазна во время движения включать видео. Кроме того, можно подключать внешние устройства через вход AUX (например, iPod). Телефон соединяется через протокол Bluetooth. Соединение настраивается один раз. Далее при включенном bluetooth на телефоне он автоматически распознается и подключается. Не знаю, как на других телефонах, но при подключении iPhone моя телефонная книга синхронизировалась с магнитолой и полностью выводится на экран. Кроме того, можно в данной магнитоле установить три номера быстрого набора. При поступлении звонка в любом режиме работы магнитолы (навигация, радио и т.д.) половина экрана остается, например, с навигационным режимом, а на второй отображается номер телефона, если его нет в адресной книге или имя звонящего, если его номер есть в телефонной книге (имена на русском также отображаются без проблем).
Возможностей данной автомагнитолы множество (камера заднего вида, отображение настройки звука по каждому из динамиков в салоне, эквалайзер, отображение системы распределения воздушных потоков и работы климат-контроля и т.д.).
Добрый вечер. В этой записи хочу поделиться историей приобретения магнитолы от компании Teyes, на замену штатной RDC310.Старая RDC310 меня совсем не радовала функционалом, хотя звук был хороший. Не было в ней Bluetooth, а чтобы подключить AUX нужен был переходник для IPhone, которого у меня нет. Поэтому радовался только радио, а в для дальней дороги пришлось записать CD диск, DVD магнитола не поддерживает.
Долго думал насчёт покупки, читал отзывы и форумы, сначала рассматривал дешёвые китайские варианты, но под новый год решил себя порадовать подарком получше)Так вот, сделал заказ на сайте Алиэкспресс, посылка была отправлена из Китая 23.11 и 8.12 мне её доставили курьером до квартиры.Прислали обновлённую версию на 3/32, которая работает на Android 10. Заметил отличие от старой версии, у моей нет дополнительного вентилятора охлаждения. Надеюсь на перегреве это не скажется.
В посылке продавец в подарок положил камеру заднего вида, которую я почти сразу продал за 1500р.Так как заранее была куплена камера в ручку открытия багажника. Понимаю, качество хуже у неё, но мне сойдёт. А главное смотрится она гармоничнее.Начали с установки камеры заднего вида, так как дольше времени процесс занимает.
С установкой всего, помог мне знакомый в сервисе Alternativa auto, которому большое спасибо. По времени управились за три часа.
Общие впечатления от магнитолы только положительные, всё работает, отклик отличный, большой функционал.Так же активировал голосовое управление: оставил положительный отзыв на сайте али, после отправил ссылку на отзыв и серийник магнитолы на сайт Teyes и через день его активировали.Единственный минус: увеличение/уменьшение громкости сенсорными кнопками на самой магнитоле срабатывает на морозе не с первого раза.
Производители магнитол выпускают оборудование для всех распространенных моделей автомобилей. А на Фольксваген Тигуан с 2017 года можно установить как аналоговые головные устройства, так и на базе Андроид. При этом магнитола для Фольксваген Тигуан 2 это может быть как китайский продукт, так и европейский.
Магнитола в Фольксваген Тигуан
Какой должна быть штатная магнитола на Фольксваген Тигуан с 2017 года?
Говоря о наилучшем варианте сочетания возможностей головного устройства, выпущенного с 2017 года, нужно учитывать интересы пользователей.
Магнитола в Тигуан
Производители провели мониторинг, и выявили, что штатная магнитола должна иметь:
Последний пункт необязателен в том случае, когда владельцу Фольксваген Тигуан 2 не нужно, чтобы штатная магнитола обладала львиной долей вышеперечисленных качеств, включай навигацию. Тогда, если головное устройство исправно, то замена не потребуется, а нет – можно купить недорогую штатную магнитолу с минимальным набором опций без сенсорного дисплея.
Обзор лучших сенсорных штатных магнитол Тигуан 2 дин на Андроид 2017 года
Одним из основных критериев отбора служит возможность установить автомагнитолу в салон Фольксваген Тигуан (2011 года выпуска и позднее) в специально предусмотренное гнездо без переделки или замены торпедо с центральной консолью. Есть несколько вариантов, удовлетворяющих современным требованиям, описанным выше.
INCAR AHR-8683
Дизайн разработан таким образом, чтобы магнитола вписалась и дополнила интерьер салона автомобиля Фольксваген Тигуан 2011-2018 года впуска. Информация с монитора легко считывается с водительского и с пассажирского сидения. Производительность четырехядерного процессора – 1,6 Ггц.
Объем встроенного хранилища данных – 16 Гб, плюс еще 1 Гб отводится под оперативную память. Доступны Яндекс-карты и Навител. Они помогут в построении маршрута по:
Навигационные системы подскажут, где на пути следования расположены стационарные пункты ГИБДД и гостиницы. А пока Фольксваген едет, водитель и пассажиры могут слушать музыку, просматривать видео или фото, смотреть телепередачи.
Автомагнитола для Тигуан 310 Rcd
Это недорогой вариант для тех, кому не нужно переплачивать ни за какие блага цивилизации, описанные вначале публикации. Несмотря на то, что это не андроидная версия с монохромным жидкокристаллическим дисплеем, данное головное устройство рассчитано на подключение ко всем современным системам автомобиля.
Примечание: Замена выполняется при условии подключения через CAN-шину. Только так можно интегрировать эту автомагнитолу в электронную систему, сохранив все встроенные функции.
К набору встроенных опций магнитолы Тигуан 310 Rcd относятся:
Набор функций невелик, но этого достаточно, чтобы вождение было комфортным.
Car4G JET Volkswagen 8
Данное мультимедийное устройство подключается к сети интернет тремя способами (Wi-Fi, 3G или 4G). При этом навигационная карта выводится на монитор в виде объемной панорамы (при желании пользователя). Операционная система лицензионная.
Car4G JET Volkswagen 8
Процессор Marshmallow имеет 4 ядра. На экране отображаются:
Установка этой магнитолы на Фольксваген предполагает, что владелец управляет настройками и интерфейсами посредством сенсорного экрана и кнопками, расположенными по периметру передней панели. Цена полностью соответствует качеству, а лицензионное программное обеспечение дает возможность пользоваться Плей Маркетом для загрузки приложений, не входящих в перечень «по умолчанию».
Варианты операционной системы
Сразу нужно оговориться, что установка магнитолы на Тигуан (процедура) идентична. Основная задача – правильно подсоединить все датчики и дополнительное оборудование. Если рассматривать различия Андроид и Виндоус, то сейчас их практически нет.
https://youtube.com/watch?v=RIPUvWgqnpk%3Ffeature%3Doembed
Теперь производители мультимедийных автомобильных станций на Android устранили все недостатки, и добились того, чтобы их продукты также имели возможность выполнять все те же функции. А обращать внимание нужно на то, чего вы ожидаете от замены магнитолы (сохранить набор опций прежней, модернизировать управление, расширить функциональность или профессионально тюнинговать).А значит, смотреть нужно на перечень возможностей.
ВНИМАНИЕ: перед отсоединением индикатора «Passenger Air Bag» и блока управления «Passenger Air Bag» (находится в бардачке) ОБЯЗАТЕЛЬНО вытащить ключ из замка зажигания!! В противном случае получите ошибку аэрбэга (снимается Vag-COM или в сервисе у дилера VW).
Начинаем со снятия штатной RCD-310: подцепляем индикатор «Passenger Air Bag» и «визитницу» (удобнее это делать с помощью плоской отвертки или пластиковой карты):
Под ними (см. п.1) – 2 винта крепления декоративной рамки:
Откручиваем винты крепления (см. п. 2) и вытягиваем на себя рамку:
штатная автомагнитола tiguan крепиться 4-мя винтами:
Вид центральной консоли со снятой магнитолой:
Снимаем бардачок (для удобства монтажа кабелей, GPS-антенны и вывода в бардачок USB-портов); для этого:
а) откручиваем: 3 винта сверху внутри бардачка (см. фото), 2 винта снизу под бардачком (на фото не показаны) и подцепляем боковую заглушку торпедо (см. фото);
б) отстыковываем вручную: фонарь внутреннего освещения бардачка, датчик управления пассажирским аэйрбэгом, фонарь освещения пространства для ног правого пассажира, шланг охлаждения бардачка и датчик закрытого положения бардачка:
Вид автомобиля со снятым бардачком:
Начинаем подстыковку разъемов к магнитоле RedPower: все, как говориться pin-to-pin, однако, разъем FM/AM-антенны VW неплотно стыкуется с комплектом разъемов магнитолы – слегка подшлифовываем напильником:
GPS-антенну установили под торпедо в центре (за индикатором «Passenger Air Bag»):
Все провода, разъемы, адаптеры опустили в нишу за блоком климата, т.к. за самой магнитолой места нет (на фото показано стрелками):
В бардачке Tiguan демонтируем штатную заглушку – для прокладки кабелей и монтажа usb-портов:
RNS-510 на момент написания статьи является топовой штатной моделью автомагнитолы совмещающей в себе видео, медиа, радио и навигацию. Так как официально она в Россию не поставляется, то установку приходится проводить самостоятельно, благо в этом нет ничего сложного.
Установка магнитолы

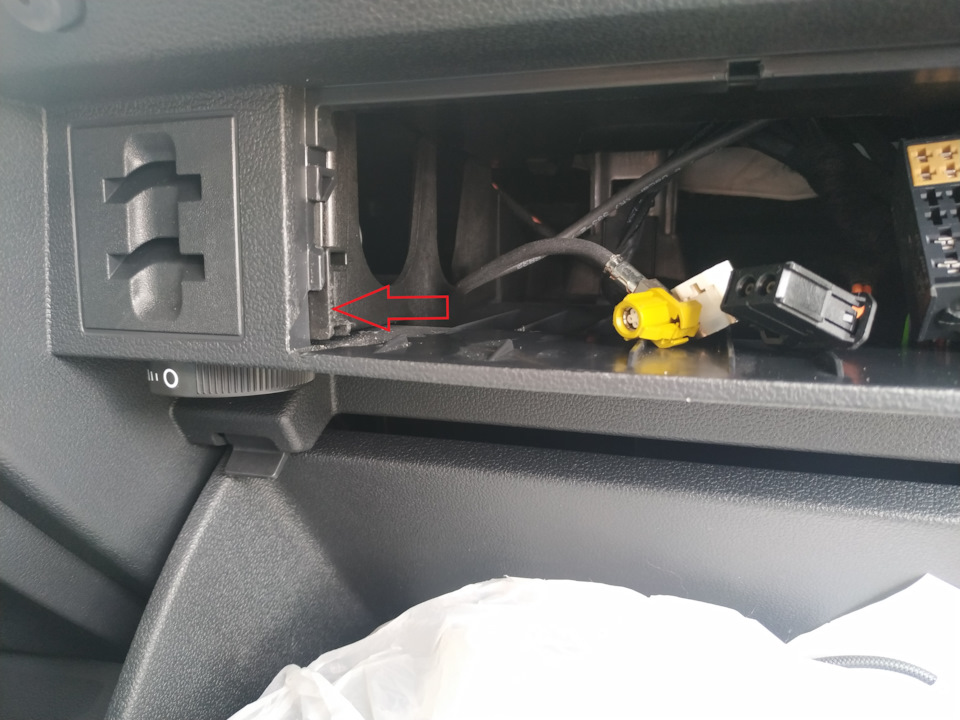

1. Снимаем отсек под пластиковые карты и блок с индикацией отключения подушки безопасности пассажира. Это удобно делать либо специальным съемником для пластиковых панелей, либо пластиковой картой. Но удобнее всего это делать металлической линейкой (особенно это актуально для рестайлингового Тигуана, где немного видоизменена компоновка облицовки магнитолы).
2. Отключаем для удобства разъемы аварийки и блока индикации.
3. Откручиваем два самореза Torks
4. Вынимаем облицовку панели, которая держится на 4 зажимах по бокам. Ее просто вытягиваем на себя. Усилие значительное.
5. Откручиваем 4 самореза удерживающие магнитолу
6. Вынимаем и отключаем все разъемы.
7. Ставим новую магнитолу и собираем все в обратной последовательности.
8. При помощи VAG-COM прописываем магнитолу RNS-510 в машине.
Прошивка магнитолы VAG-COM
Если ранее вы не сталкивались с прошивкой – посмотрите специальный раздел о VAG-COM, его возможностях и хитростях.
1. Сначала говорим машине, что у нас установлена теперь навигация. Заходим в 19 блок (названия в версиях VAG-COM могут отличаться, но номера всегда совпадают)
2. Открываем список установленного оборудования.
3. Указываем наличие 37 блока – Нвигационной системы.
4. Затем переходим в 37 блок (или 56 блок – все равно) и в длинном кодировании устанавливаем в 7 байте – 7 бит, это необходимо для отображения вкладки “Навигация ” на MFA+.
Вопросы и ответы
Если в статье, что-то не понятно – задайте свой вопрос, нашли ошибку – поправьте, в конце концов просто киньте интересную ссылку или предложение по сайту.
Учитывайте, что Ваш вопрос никто не увидит, пока на него не будет дан ответ или он не пройдет модерацию.
Передумал, скрыть форму отправки.
отсек под кредитки и блок лампы откл ПБ оказалось оч удобно снимать пластиковой канцелярской линейкой, что из современных, с сужением к краю, на котором разметка
29.01.2015 Сергей К.:
Ну как вариант, еще встречал упоминание, что удобно стоматологической лопаткой работать ))
Здравствуйте. При снятии магнитолы потерял одну из металлических скобок-клипс, в которые вкручиваются саморезы, удерживающие магнитолу. (рис.5) Подскажите, пожалуйста, каталожный номер запчасти.
25.09.2014 Сергей К.:
Номера у меня нет, но думаю можно поставить вазовскую без проблем.
27.06.2014 Сергей К.:
Меняй на RNS-510 картинка значительно лучше по крайней мере на мой взгляд. И на солнце меньше слепнет.
Забыли указать, что перед отключением блока индикации подушки безопасности необходимо отключить аккумулятор. Иначе после подключения выползает ошибка “Неисправность подушки безопасности”
28.01.2014 Сергей К.:
Этого не нужно, ошибка возникает только если включать зажигание при отключенном индикаторе. Не никаких проблем, чтобы его воткнуть, чтобы например попробовать работу РНС перед окончательной сборкой.
Добрый день! Подскажите пожалуйста, существуют ли аналоги данной магнитолы, поддерживающие MFI+ ?
28.11.2013 Сергей К.:
Не понял вопроса, RNS его поддерживает штатно.
думаю заказать такую мультимедия
установить и прошить на русский можно будет без проблем?и где это можно сделать по адекватной цене? спасибо.
Это не оригинальная RNS. А что-то китайского производства, поэтому ответить на твой вопрос не могу. Как повезет.
Здравствуйте. Брал свою РНСку два года назад. Прислали с форума. Все работает: нави, радио, кино. Приобрел шнурок. Оказалось, что не могу прописать в мозги. При изменении кодировки пишет: “кодировка отклонена. Ошибка 31: вне диапазона.” На профильном форуме умный человек сказал, что голова криво прошита. Значит ли это, что речь идет о ПО и могу ли я сам “перепрошить голову”. Продавец в нескольких тысячах км от меня. Спасибо.
30.09.2013 Сергей К.:
По РНС хороший форум
Здравствуйте, Сергей! На различных форумах замену головного устройства начинают по разному – кто снимает аккумулятор, кто просто вынимает ключи из зажигания – как правильно делать?
13.08.2013 Сергей К.:
21.04.2013 Юрий М:
Здравствуйте, Сергей! На первом фото вы снимете отсеки для пластиковых карт и сигнализатр подушки. Рекомендуете это делать мет. линейкой. Защёлок на отсеках, как я вижу, по 4 штуки на каждом, получится их снять одной линейкой или необходимо одновременно поддевать все 4 зацепа одновременно? Мне нужно снять только панель с дефлекторами. При покупке авто не обратил внимания на то, что один из из четырёх центральных дифлекторов повреждён. Поломана маленькая пластиковая стоечка отлитая за одно с ручкой регулировки направления потока воздуха. Видимо кто-то надавил на ручку регулировки и ось не выдержала нагрузку. Сама отломленная часть вниз не провалилась, а удерживается в корпусе. На четвёртом снимке вы показываете блок дифлекторов с торца но там совсем не видно есть ли возможность подобраться с задней части к элементам дифлекторов. Мои вопросы не относятся к теме, просто наткнулся на очень близкую информацию и решил поинтересоваться у Вас раз вы всё это проходили может что подскажете. Спасибо.
30.04.2013 Сергей К.:
Одну линейку снизу по центру. Она сама выскочит. Дефлектор ремонтируют и без снятия, но в данном случае проще снять.
Из личного опыта. Может кому поможет. Не обязательно снимать для установки антены обшивку передней стойки (там есть одна “жестокая” клипса). Достаточно дотянуться снизу на сколько хватит руки, примерно на одну четверть от длины стойки. Устанавливать ближе к лобовому – с учетом раскрыва шторки. Антена на магните, но я еще двусторонним скотчем перестраховался. В моем случае спутники сразу вышли на 7 из 11.
04.04.2013 Сергей К.:
Сергей здравствуйте. Я приобрел RNS 510 б.у. Сам ее установил, магнитола работает, но: не работает мультируль, не отображается задний партроник на экране, нет изображения климат контроля на экране, магнитола включается только с кнопки и выключается сама через пол часа работы. Подскажите, что мне предпринять. Живу в Архангельске,у нас есть официальный дилер. Ехать к ним? Владимир.
20.02.2013 Сергей К.:
Начать надо с форума stn.ucoz.ua
Сергей К спасибо за ответ. а где взять-то прошивку (русификатор) на РНС?
14.02.2013 Сергей К.:
Добрый день! А нужно ставить доп. антенну для навигации или же с штатной будет работать нормально. Машина 2012 г.в. антенна короткая (плавник) штатная. Спасибо.
Штатная бывает нескольких видов, причем внешне отличить нельзя, если до замены стояла магнитола с навигацией, например RNS-315. то подойдет штатная., иначе надо проверять, есть ли в плавнике GPS антенна.
Нужно ли прошивать ВагКомом если меняю c RNS315 на RNS510?? всё оригинал
11.02.2013 Сергей К.:
RNS которую ты поставишь будет иметь неизвестную конфигурацию, мало где она стояла и что в ней записано? Остальные блоки скорее всего трогать не придется. В общем шнурком я бы запасся.
День добрый! сайт отличный, админам и авторам статей – низкий поклон! Подскажите, пригнал Тигуана с Германии 2008г 2л. дизель, все супер, но вот все на немецко-английском. и бортовой и РНСка. есть ли программка – русификатор бортового компа (информация на приборной доске) и РНСки. Если есть – то как ее можно качнуть и установить. Заранее спасибо.
РНС можно русифицировать прошивкой, приборку – нет, только замена, причем замена красной на белую или цветную связана с “танцами с бубном”, но возможна.
https://youtube.com/watch?v=RIPUvWgqnpk%3Ffeature%3Doembed
Дождался распродажи и обошлась она мне со скидками и купонами продавца на АлиЭкспресс всего в 16 тыс.руб, я считаю очень выгодно для таких характеристик. (В данный момент цена 18-19 тыс.руб.) Ссылочка на магнитолу
Характеристики:Встроенный процессор DSP Sound System. Как я понял это цифровая система обработки звука.Операционная система: Google Android 8.0.0 с рабочим Play маркет.Процессор: Rockchip PX5, ВосьмиядерныйОперативная память: DDR3 4 ГБ, внутренняя память — 32 ГБЭкран:Емкостный и мультисенсорный экран; Разрешение экрана HD TFT: 1024*600; Размер экрана: 8 дюймовСети: Встроенный WiFi модуль, поддержка Wi-Fi hotspot; Поддержка 4g/3g Интернет (имеется слот для симкарты)Bluetooth: Поддержка A2DP Bluetooth (может проигрывать музыку через Bluetooth с телефона); Поддержка громкой связи.Радио:Поддержка RDS; Радио модуль: NXP6686Усилитель звука: TDA 7851
В ожидании своей магнитолы на просторах Drive2 наткнулся на пост о такой же магнитоле, там человек столкнулся с такой проблемой, что магнитола либо не выключается при извлечении ключа как штатная, либо выключается, но при этом работает только 10 минут, после чего выключается. На помощь этому человеку пришел пользователь драйва Slav-ko. Рекомендую ознакомиться с его Статьёй об установке китайского ГУ. В дальнейшем он и мне помогал в правильной установке головного устройства. После общения с ним я выяснил важную информацию: Китайское головное устройство имеет отличный от штатного алгоритм подключения, оно имеет один провод, который нужно подключить к постоянному +(насколько я понял он отвечает за память настроек магнитолы), и второй (АСС), который нужно подключить на непостоянный +(проще говоря зажигание), чтобы избежать разряда АКБ.
А в разъёме quadlock автомобиля Tiguan имеется два выхода и оба с постоянным +
В итоге при штатном подключении по quadlock’у разъем в разъем имеем неправильное подключение, которое будет способствовать разрядке AKБ.
Теперь о правильном подключении.Нам необходимо подключить наш красный провод ACC с магнитолы к источнику питания, которое будет пропадать при извлечении ключа из замка зажигания. Опять же на просторах любимого drive2 нашел информацию и даже инструкцию о том где найти такой провод. (Подсказка: ищите инструкцию по установке сигнализации СтарЛайн). Этот провод находится в колодке замка зажигания и он жёлтого цвета:
Подключается к жёлтому проводу и выводим его к проводу АСС магнитолы. (В идеале можно было бы вытянуть с разъема Quadlock автомобиля один из двух постоянных плюсовых проводов, тк он нам не нужен, и заменить его на выведенный от замка зажигания провод с непостоянным +) но я не смог извлечь пин из разъема, поэтому просто соединил скруткой два провода:
Зато штатный разъем quadlock автомобиля останется в неизменном штатном состоянии)Так же в переходнике от магнитолы есть can bus decoder, он необходим для того чтобы магнитола подружилась с автомобилем, благодаря ей у магнитолы включается подсветка при включении габаритов и ближнего света, работают кнопки управления на руле и так далее. Ещё один важный момент связанный как раз с этим декодером. Из него нужно извлечь красный провод ACC:
Почему это делается? Да потому что все провода подключаются к Can-шине и дружат с помощью canbus декодера. А провода ACC подключены напрямую, и следовательно пускать этот провод через декодер — необязательно. Надеюсь я понятно разъясняюсь)))Теперь моя магнитола работает почти как штатная-выключается при извлечении ключа из замка зажигания, единственное но! — она совсем не работает без ключа в замке зажигания. Зато аккумулятор будет цел)))Ну вот и всё, ещё раз спасибо Slav-ko, за то что помог во всем разобраться.
Магнитолой очень доволен, все говорят звук хуже чем у штатных устройств, я лично этого не заметил, меня звук полностью устраивает. Теперь моя тачка поумнела. Покажет маршрут, покажет любой телеканал — скачал приложение Ростелеком ТВ и благодаря функции мультискрин смотрю телевидение как дома, не переплачивая, покажет любое видео на Ютубе, покажет погоду и ещё много чего теперь сделает. Я очень доволен и всем советую.
