Инструкция по снятию переднего бампера
Детали и узлы облицовки бампера
1 – Винт
q 2 Нм
2 – Винт
q 3,5 Н·м
3 – Облицовка
q из материала PP (полипропилен)/EPDM
q снятие и установка ? Глава
4 – Болт
q по 3 шт. с каждой стороны
q 2 Нм
5 – Винт
q 8 шт.
q 2 Нм
Детали и узлы шумоизолирующего кожуха
1 – Шумоизолирующий кожух
q -стрелка- указывает направление движения автомобиля.
q для снятия вывернуть болты ? Поз.
2 – Болт
q 8 шт.
q 2 Н·м
Снятие и установка облицовки переднего бампера
– Снять решетку радиатора ? Глава.
– У автомобилей с омывателем фар вытянуть до упора жиклеры с крышкой из облицовки бампера и снять крышку.
– Вывернуть винты -2-.
– Выкрутить расположенные снизу винты -5-.
– Вывернуть винты -4- и -1- (направленные вверх) в области колесной ниши с правой и левой стороны.
Дальнейшие операции возможны только при участии помощника.
– Вдвоем вывести облицовку бампера -3- из направляющих профилей, держа ее строго параллельно.
– Отсоединить все имеющиеся электрические разъемы и шланги.
Навесные детали облицовки переднего бампера
1 – Облицовка бампера
q из материала PP (полипропилен)/EPDM
q снятие и установка ? Глава
2 – Левая выступающая защитная накладка
q из материала PP (полипропилен)/EPDM
q различное исполнение для автомобилей с системой очистки фар
q крепится с помощью фиксаторов на облицовке бампера
q накладку можно снять снаружи, осторожно разблокировав фиксаторы с помощью пластмассового клина
3 – Левая воздухозаборная решётка
q различное исполнение для автомобилей с противотуманными фарами
q снятие и установка ? Глава
4 – Винт
q 1,5 Н·м
5 – Спойлер
q материал – PC/ABS
q фиксируется на облицовке с помощью защёлок
q снимается только после снятия облицовки переднего бампера
6 – Средняя воздухозаборная решётка
q извлекается из креплений по направлению вперед -стрелка-
7 – Винт
q 1,5 Н·м
8 – Правая воздухозаборная решётка
q различное исполнение для автомобилей с противотуманными фарами
q снятие и установка ? Глава
9 – Правая выступающая защитная накладка
q из материала PP (полипропилен)/EPDM
q различное исполнение для автомобилей с системой очистки фар
q крепится с помощью фиксаторов на облицовке бампера
q накладку можно снять снаружи, осторожно разблокировав фиксаторы с помощью пластмассового клина
Снятие и установка решетки воздухозаборника
Снятие
ИнструкцияРаботы по снятию и установке приведены для левой стороны. Правая решетка снимается и устанавливается аналогичным образом.
– Выкрутить винт -1-.
– Осторожно повернуть решетку по направлению указанному -стрелкой-, чтобы не обломать выступ -2- на наружном крае решетки.
ИнструкцияВытянуть решетку воздухозаборника из молдинга бампера и, поворачивая, извлечь ее наружу из бампера.
Установка
Установка осуществляется в обратной последовательности
Внутренние детали крепления облицовки переднего бампера
1 – Правая направляющая
q прикручена к передней несущей панели
q для снятия вывернуть винты ? Поз.
2 – Распорная вставка
q по 3 шт. с каждой стороны
3 – Винт
q по 3 шт. с каждой стороны
q 2 Нм
4 – Направляющая
q слева и справа
q для снятия вывернуть винты ? Поз.
5 – Винт
q 2 шт.
q 2 Нм
6 – Левая направляющая
q прикручена к передней несущей панели
q для снятия вывернуть винты ? Поз.
7 – Левый направляющий экран
q прикреплен к передней несущей панели
8 – Правый направляющий экран
q прикреплен к передней несущей панели
9 – Винт
q 2 шт.
q 2 Нм
Детали и узлы балки переднего бампера
1 – Балка бампера
2 – Болт
q по 4 шт. с каждой стороны
q 60 Нм
3 – Болт
q 6 шт.
q 8 Н·м
4 – Элемент из пенополимера
q самоклеящийся
Установка малой рамки номерного знака
– Разметить над решеткой четыре отверстия -5-, которые необходимо просверлить.
ИнструкцияТочное положение рамки номерного знака -2- достигается установкой направляющей -3- на рамке в углубление -4- на решетке.
– Просверлить четыре отверстия -5-.
Диаметр отверстий: 7,7 0,2 мм
– Установить рамку номерного знака с помощью четырех пластиковых распорных пистонов -1-.
Щиток водоотводящего короба
1 – Щиток водоотводящего короба
2 – Шестигранная гайка
q 8 Н·м
3 – Уплотнитель щитка водоотводящего короба
q при сборке перегородки моторного отсека следить за правильностью установки уплотнителя
4 – Болт
q 8 Н·м

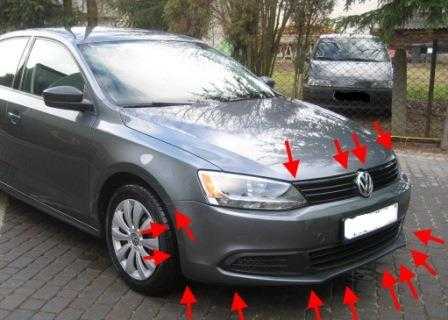

Передний
-выкручиваем
колеса в левую или правую сторону, в
зависимости от того, какую сторону
будете разбирать.
-в колесных арках
выкручиваем винты, которые крепят
подкрылки к бамперу.
-выкручиваем
винты, которые крепят бампер к крыльям
(закручены снизу-вверх).
-открываем капот и
выкручиваем четыре винта, которые крепят
решетку радиатора.
-сдергиваем
решетку с защелок в перед по ходу
автомобиля
-в самой нижней
части, по всей длине выкручиваем семь
винтов
которые крепят защиту двигателя и
подкрылки.
-срываем бампер с
защелок (за края тянем в стороны от
авто) и стаскиваем в перед (нужно делать
это с помощником, чтобы не поцарапать
краску на крыльях).
-теперь можно
отсоединить разъемы с противотуманных
фар (если есть).
-снимаем разъем с
парктроника (если есть).
– если есть
фароомыватели отсоединить шланги от
форсунок и закрыть их пробками, чтобы из
бачка не вытекала жидкость.
Задний
-в
колесных арках выкручиваем винты,
которые крепят подкрылки к бамперу
(чтобы не снимать колеса можно
воспользоваться трещоткой с насадкой).
-в углах
выкручиваем по одному винту с каждой
стороны, которые крепят бампер к крыльям
(закручены снизу-вверх).
-выкручиваем винты
(закручены снизу-вверх) и достаем
пистоны по периметру в нижней части
бампера.
-теперь нужно
получить доступ к внутренней части
задних фонарей. в багажнике снимаем
боковые обшивки, выкручиваем крепежные
гайки и снимаем задние фонари.
-под задними
фонарями отсоединяем защелки.
-срываем
бампер с защелок (за края тянем в
стороны) и стаскиваем назад (делать это
нужно с помощником, чтобы не поцарапать
краску на крыльях).
-снимаем разъем с
парктроника (если есть).
