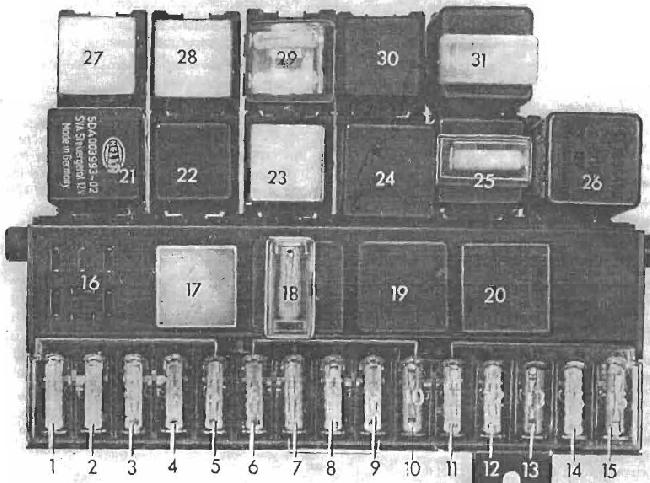

Где находятся предохранители и реле Volkswagen Passat B2? Где они хранятся, чтобы предотвратить поломку прикуривателя

Автомобили до 08.1982г.

Дополнительные предохранители на отдельных колодках над панелью предохранителей (до 08.1982г.):

Автомобили с 09.1982г.

* – с 01.83 – 15А

** – с 09.84 – 20А

Дополнительные предохранители в отдельном держателе сверху над панелью предохранителей:

Расположение реле VW Passat (1,8 л – 66 кВт, KE-Jetronic, год выпуска 1986)

Схема реле в моторном отсеке под монтажным блоком:

Блок элементов безопасности под капотом находится под защитной крышкой. Чтобы провести диагностику и замену деталей, крышку поддевают отверткой.

Схема прерывателей и реле под приборной панелью со стороны водителя. Для дизельных двигателей реле топливного насоса находится в ячейке 5.

https://youtube.com/watch?v=C4vEfZfi9mU%3Ffeature%3Doembed

В данной статье мы рассмотрим Volkswagen Passat (B7) пятого поколения, выпускавшийся с 2011 по 2015 годы. Здесь вы найдете схемы блока предохранителей Volkswagen Passat 2011, 2012, 2013, 2014 и 2015 годов , получите информацию о расположении предохранителя. панели внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.

https://youtube.com/watch?v=yTE4eKEdNNo%3Ffeature%3Doembed

В данной статье мы рассмотрим Volkswagen Passat (B6 / 3C) пятого поколения, выпускавшийся с 2005 по 2010 год. Здесь вы найдете схемы блоков предохранителей Volkswagen Passat 2005, 2006, 2007, 2008, 2009 и 2010 годов , получите информацию о расположение панелей предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.

Замена любого предохранителя на «Пассате СС» — это простая операция, которую может сделать каждый владелец. Это не требует специального инструмента и навыков: только внимательность, чтобы не перепутать номинал новой вставки.

Электрическая система VW Passat CC, как и любого другого современного автомобиля, очень сложная: включает множество основных и вспомогательных устройств. Чтобы защитить ее от перегрузки, на каждую линию устанавливают предохранители. Это специальные плавкие вставки, разрушающиеся под воздействием высокой температуры, вызванной превышающим нормативное значение током. Предохранители «Пассата СС» расположены в нескольких блоках и маркируются разными цветами.

Реле у VW Passat B3 и B4:

Описания для отсутствующих в таблице реле нет, так как они резервные.

В поколении B5 у автомобиля три блока с реле: Z13, R, Z8. Первые два объединены в единый, последний устанавливается лишь на максимальных комплектациях, где много функций.

Блок под «приборкой»

У Passat B7 реле для электронных систем силового агрегата находится в блоке рядом с аккумуляторной батареей. Там же расположена дополнительная секция с аналогичным элементом для «свечей».

В панели внутри машины установлено три блока с реле. В первом находятся элементы для вентилятора «печки» и обогревателя вентиляции картера. Во втором реле дополнительной «батарейки». В третьем блоке реле для подогрева стекла сзади и аналогичный элемент для вспомогательных цепей зажигания.

Предохранитель вышедшего из строя элемента может располагаться под капотом или в салоне с одной из сторон, поэтому важно заранее определить его точное местоположение.

Предохранители Пассата устанавливаются в двух местах: в салоне и под капотом. Схема зависит от поколения автомобиля, поэтому каждый вариант стоит рассмотреть отдельно.

Предохранители Volkswagen Passat B3, B4. Эти два поколения выпускались с 1988 по 1998 год.

Предохранители Volkswagen Passat B5 (2000-2005 годы)

Пропущенные позиции – свободные.

В поколение B6 (2005-2010) установлено 5 блоков

Неуказанные позиции свободные.

Пропущенные позиции – свободные.

Основной блок (моторный отсек)

Моторный отсек (второй блок)

Приборная панель (второй блок)

Блоки предохранителей Passat B6 условно разделены на 4 группы по месту установки. Буквенная маркировка передается и на предохранители, которые для простоты подбора маркируются по месту установки.

Volkswagen Passat B6 ― универсал класса «Д» ― выпускался 5 лет, в 2005-2010 гг. В 2008 модель получила обновление и на рынок вышла серия Volkswagen Passat CC (Comfort Coupe), которую выпускали на головном заводе в Ганновере до 2015 года.

Автопроизводитель устанавливает защиту на каждую электрическую цепь, страхуя узлы и агрегаты от поломок, а автомобиль от возгорания. Для комплектаций Passat B6, Passat B6 CC предусмотрено более 300 элементов защиты. Предохранители «Пассата Б6» установлены в 4 модулях, имеют индивидуальное место в схеме, различаются по цвету, в зависимости от силы проходящего тока.

Почему на Пассате часто перегорают предохранители

Предохранитель защищает электрическую сеть и оборудование от повреждений, связанных с коротким замыканием, чрезмерной нагрузкой или повреждением защитной оплетки.

Поэтому часто перегорать они могут по нескольким причинам, где первая – неисправность оборудования или проводки, из-за чего возникает короткое замыкание. Проверить это можно так: установить новый предохранитель и воспользоваться соответствующим устройством. Если элемент цепи перегорел, то стоит провести диагностику на СТО, где есть автоэлектрик.

Другая причина – неправильно установленное нештатное оборудование, выдающее большую нагрузку. Оно «вышибает» предохранители, так как они не рассчитаны на подобные установки.

Купить новый предохранитель взамен перегоревшего и не устранить причину его выхода из строя – это неправильное решение. Важно проводить диагностику соответствующего устройства, чтобы найти истинную причину его неисправности.

Расположение блоков предохранителей в Volkswagen Passat B6

Блок предохранителей C -SC- , в передней панели со стороны водителя, до апреля
2008

Блок предохранителей C -SC- , в передней панели со стороны водителя, с мая 2008

Блок предохранителей D -SD- , передняя панель со стороны переднего пассажира, до
апреля 2008 года

Блок предохранителей D -SD- , передняя панель со стороны переднего пассажира, с
мая 2008 года

Автоматические предохранители, под передней панелью слева

Блок предохранителей F -SF- , багажный​ отсек​ сзади​ слева​ (AXZ, BLV, BWS)

Предохранитель​ 2​ (30) -S205-

в левой части багажного отсека за боковой облицовкой

Блок предохранителей A -SA- на​ коммутационном​ блоке​ High,​ в​ моторном​
отсеке​ слева

Блок​ предохранителей​ A -SA- на​​ коммутационном​​ блоке​​ Low,​​ в​​
моторном​​ отсеке​​ слева

Блок предохранителей B -SB- в коммутационном блоке в моторном отсеке слева
(кроме двигателей AXX, AXZ, BLV, BPY, BWA) до 04.2005

Блок предохранителей B -SB- на​ коммутационном​ блоке​ High,​ в​ моторном​
отсеке​ слева

Блок​​ предохранителей​​ B -SB- на​​ коммутационном​​ блоке​​ Low,​​ в​​
моторном​​ отсеке​​ слева, с 05.2005

Автолюбителю для проведения диагностики нужно ознакомиться со схемой расположения этих элементов, сопоставив приведенные ранее таблицы и схемы.

Предохранитель вышедшего из строя элемента может располагаться под капотом или в салоне с одной из сторон, поэтому важно заранее определить его точное местоположение.

Когда местоположение элемента установлено, остается провести визуальный осмотр предохранителя. Возьмите для этого щипцы. Они расположены в одном из блоков, часто производитель устанавливают их под капотом.

Щипцами достаньте достаньте предохранитель и просмотреть его на свет. Металлическая проволока внутри может быть обгоревшей или иметь разрыв, что говорит о выходе элемента из строя. Проверить его таким способом можно только в тех случаях, когда его корпус выполнен из стекла или прозрачного пластика.

Если автолюбитель сомневается, что предохранитель действительно вышел из строя, то он может установить на его место аналогичный из запасных или незадействованных и проверить работу электронного устройства.

В тех случаях, когда устройство не заработало с исправным элементом цепи, нужно проверить блок на наличие тока, для этого требуется схема распиновки предохранителей на Фольксваген Пассат и хотя бы минимальный опыт в подобной диагностике.

Описание и назначение предохранителей и реле VW Passat B6

Предохранители «Фольксвагена Пассата Б6» контролируют конкретную электроцепь от перепадов напряжения и превышения допустимой силы тока. Принцип работы каждого предохранителя предельно простой. Элемент ставится в электроцепь между источником тока и рабочей деталью. Через предохранитель идет ток определенной силы, которая допустима для конкретного узла. Если в схеме происходит короткое замыкание, скачки напряжения, ток превышает допустимое значение, защита перегорает, размыкая электроцепь.

Данная защита электрооборудования остается самой надежной, поскольку электроцепь подвержена периодическим перегрузкам, провод может потерять изоляцию (разрыв, истирание, износ и пр.).

• корпус;
• контактная группа;
• рабочая область.

Корпуса изготавливаются из высокопрочного пластика, реже – керамики. Для VW Б6: легкосплавная нить устанавливается в прозрачный цветной пластик. Контактной группой, двумя вилками деталь вставляется в слот. Рабочий элемент ― электропроводящая нить, которая испаряется или разрывается, если сила тока превысила допустимый параметр.

В зависимости от того, какой силы будет проходить ток, принята маркировка корпуса по цветам. Это позволяет автомобилистам быстро определиться при замене, поскольку 90 % производителей придерживаются стандартов цветовой маркировки.

Реле и предохранители VW Passat B6 находятся в салоне, под капотом, в багажнике. Назначение предохранителей Passat B6, расположенных в салоне со стороны водителя, схема и таблица:

Второй большой модуль предохранителей расположен в салоне со стороны переднего пассажира. Его называют блоком «D».

Предохранители моторного отсека «Пассата B6» 2005-2010 гг.

Аккумуляторные батареи для универсалов имеют достаточную емкость и ресурс. Но для СНГ и Канады выпускаются комплектации со второй АКБ в багажнике. Кроме этого, многие автомобилисты самостоятельно устанавливают вторую батарею, чтобы подключать все опции обогрева зимой и обеспечить быстрый прогрев салона. Как вариант, используют АКБ Varta Ultra Dynamic 70 А/Ч 760 A.

Присутствие второго аккумулятора требует дополнительного защитного блока электроцепи.

Для Passat B6 схема предохранителей предполагает два места для установки защиты электроцепи ручного тормоза. Первый блок расположен со стороны переднего пассажирского кресла, ячейки 30 и 31.

Для моделей, выпущенных после 2008 г., слот ручного тормоза расположен в блоке со стороны водителя ― ячейка 17.

Если не происходит касания с задним правым тормозным диском, по причине износа суппорта или поломок в моторчике стояночного тормоза, на приборной панели выходит ошибка ― 02427. При этом предохранитель может быть в порядке. Если клавиша ручного тормоза не срабатывает, защита электроцепи проверяется в первую очередь, максимальный ток, на который рассчитан элемент, ― 20 А.

Предохранитель прикуривателя Passat B6 комплектации до 2008 г. выпуска расположен в блоке со стороны переднего пассажирского кресла. Максимальный ток электроцепи прикуривателя – 20 А, слот 35.

Для универсалов и седанов после 2008 г. и для обновленной версии CC защита для цепи прикуривателя расположена в ячейке 41 в блоке со стороны водителя.

Предохранители Volkswagen Passat B6, которые отвечают за корректную работу топливного насоса, расположены в разных модулях, в зависимости от года выпуска и комплектации. Для модели «Пассат» до 2008 года с бензиновыми моторами защита находится в ячейке 22 со стороны водителя. В слоте 34 расположен датчик подкачки бензинового насоса.

Кроме водительского блока, предохранители бензонасоса расположены в модуле со стороны пассажира. Для моделей, выпущенных после 2008 г., первый элемент расположен в слоте 10 ― защита блока управления. На авто до 2006 г. выпуска предохранитель бензонасоса стоит в ячейке 28.

Как заменить предохранитель

Замена предохранителя, находящегося на центральной панели автомобиля:

1. Подденьте крышку блока плоским жалом отвертки. Делайте это аккуратно, чтобы не поцарапать пластик.
2. Достаньте пластиковые щипцы. Если их нет рядом с элементами цепи, то поищите их в блоке, расположенном в моторном отсеке.
3. Выньте предохранитель из блока.
4. Осмотрите металлическую перемычку по инструкции, которая была представлена ранее.
5. Установите новый элемент цепи с тем же показателем тока и того же размера в освободившийся разъем в блоке.
6. Зафиксируйте щипцы в том же месте, откуда достали их.
7. Захлопните крышку блока, проверьте надежность ее фиксации.

Замена элемента цепи в блоке, установленном под капотом, проходит по той же инструкции.

Как заменить предохранитель

Для замены потребуется выполнить процедуру.

1. Обесточить автомобиль и установить его в устойчивом положении.
2. Точно определить, в каком месте установлен предохранитель.
3. Демонтировать крышку блока, предварительно сняв облицовку (для салонных модулей).
4. Найти соответствующий предохранитель и вынуть его из гнезда. Для операции потребуется применять специальный пинцет или щипцы. Вынимать детали из посадочного места руками строго запрещено.
5. Обратная сборка выполняется в противоположном порядке.

Штатные предохранители ФВ Пассат Б6 могут значительно отличаться в зависимости от модификации и года выпуска авто. Чтобы точно определить расположение следует изучить руководство по конкретному автомобилю.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Предохранители под капотом

Часть выделяется среди остальных блоков. Здесь монтируются предохранители и реле, обеспечивающие работоспособность нагруженных агрегатов, ответственных за силовую установку.

В зависимости от комплектации, рядом может быть установлен дополнительный модуль, где смонтированы вставки нагруженных агрегатов.

Коробка предварительных предохранителей

Тип 1

Блок предварительных предохранителей, тип 1

Тип 2

Коробка предварительных предохранителей, тип 2

Цветовая маркировка предохранителей

Для лучшего понимания принципа установки элементов и их устройства, рекомендуется ознакомиться с цветовыми маркировками.
Обычно окрас предохранителей такой:

• светло коричневый – 5А;
• темно-коричневый – 7,5А;
• красный – 10 А;
• синий – 15А;
• желтый – 20 А;
• белый – 25А;
• зеленый – 30 А;
• оранжевый – 40 А;
• красный – 50 А.

Большинство производителей придерживаются указанной схемы, но на рынке могут попадаться отдельные варианты, не соответствующие цветовым маркировкам. В этом случае, требуется придерживаться цифровых указателей.

По каким признакам определить, что защита вышла из строя

Далеко не всегда скачки напряжения и перебои с током приводят к тому, что защитный элемент перегорает. Но поскольку предохранитель легче всего проверить, то искать причину неисправного узла и агрегата начинают с его проверки.

Определяют, рабочий элемент или нет, двумя способами:

• внешний осмотр;
• проверка мультиметром.

Большинство предохранителей на «Фольксвагене Пассате B6» находятся в салонных блоках, имеют прозрачный пластиковый корпус. Элементы из слотов можно вынуть специальным пинцетом (можно использовать медицинский). Далее поднести к свету и осмотреть внутреннюю металлическую нить. В 90 % случаев внутри сгоревшего элемента виден разрыв электронити. Изношенная деталь может иметь следы прогара корпуса.

Неопытные водители не всегда могут визуально определить сгоревшую легкосплавную нить в корпусе. Также это невозможно сделать, если деталь имеет непрозрачную основу. В этом случае используют мультиметр. На основании показаний прибора определяют целостность детали. Процесс проверки по шагам.

1. Сверху каждого предохранителя расположены два вывода контактов. Поэтому деталь не нужно вынимать с блока.
2. Установить мультиметр в режим измерения сопротивления со звуковой индикацией (прозвона).
3. Прикоснуться щупами мультиметра к верхним контактам на корпусе.

Если элемент исправен, прибор выдаст характерный писк. Если легкосплавная нить сгорела, зуммер мультиметра не сработает и на шкале не отобразится цифровое значение. На выход контакта щупы устанавливаются в произвольном порядке.

Где находятся предохранители

Блоки предохранителей Passat B6 условно разделены на 4 группы по месту установки. Буквенная маркировка передается и на предохранители, которые для простоты подбора маркируются по месту установки.

• Блоки A (SA), В (SB) ― в районе АКБ, моторный отсек.
• Блок С (SC) ― со стороны водителя.
• Блок D (SD) ― со стороны пассажира.

Кроме блоков защитных деталей, на Passat присутствуют модули реле и прерывателей, которые обеспечивают надежную работу бортовой электросети. Места установки:

• моторный отсек;
• блок управления напряжения;
• в салоне слева под торпедо.

Чтобы открыть блок предохранителей со стороны водителя на модели «Фольксваген CC» необходимо на боковой панели торпедо найти заглушку в нижней части облицовки. Поддеть ее пластиковым наконечником, можно использовать пластиковый резервный ключ (находится в брелоке ключа зажигания). На пластмассовой облицовке крышки указана маркировка слотов и цифровое обозначение.

Цветовая маркировка предохранителей

Для лучшего понимания принципа установки элементов и их устройства, рекомендуется ознакомиться с цветовыми маркировками.
Обычно окрас предохранителей такой:

• светло коричневый – 5А;
• темно-коричневый – 7,5А;
• красный – 10 А;
• синий – 15А;
• желтый – 20 А;
• белый – 25А;
• зеленый – 30 А;
• оранжевый – 40 А;
• красный – 50 А.

Большинство производителей придерживаются указанной схемы, но на рынке могут попадаться отдельные варианты, не соответствующие цветовым маркировкам. В этом случае, требуется придерживаться цифровых указателей.

Распиновка предохранителей

Найти в интернете или сервисных руководствах полноценную практически невозможно. Заводские руководства содержат только отдельные фрагменты общей бортовой сети с указанными в них защитными вставками и приборами.

Распиновка предохранителей

Найти в интернете или сервисных руководствах полноценную практически невозможно. Заводские руководства содержат только отдельные фрагменты общей бортовой сети с указанными в них защитными вставками и приборами.

Блок в багажном отделении

Устройство содержит силовые линии и управляющие магистрали электрических приборов, преимущественно расположенных в корме машины.
Отдельные комплектации и вовсе не имеют указанного блока.

Предохранители под капотом

Часть выделяется среди остальных блоков. Здесь монтируются предохранители и реле, обеспечивающие работоспособность нагруженных агрегатов, ответственных за силовую установку.

В зависимости от комплектации, рядом может быть установлен дополнительный модуль, где смонтированы вставки нагруженных агрегатов.

Как подобрать предохранители на Passat B6

Чтобы правильно выбрать достаточно использовать образец. В противном случае, можно использовать маркировку на детали.

Со стороны пассажиров

Отдельно следует рассмотреть вспомогательный блок, установленный под бардачком. Здесь монтируются предохранители дополнительного оборудования. В большинстве модификаций модуль отсутствует или занят только на треть и менее.

Схема предохранителей Пассат Б6

Первым делом следует рассмотреть расположение предохранителей, установленных с левой стороны приборной панели. Расшифровка элементов выглядит так.

Далее представлен модуль со стороны переднего пассажира:

Далее представлен модуль багажного отделения:

Последняя часть содержит основные предохранители моторного отсека.

Главное реле Б6: где находится

Расположено в моторном отсеке. Блок скрывается под пластиковой крышкой возле салонной переборки.

Предохранитель прикуривателя

Автомобили с 2008 года комплектуются двумя элементами. За работу устройств параллельно отвечают предохранители 38 и 35 салонных модулей. После 2010 г расположение изменилось и добавилась дополнительная розетка спереди и сзади.

Реле кондиционера Пассат Б6 и предохранитель: где находится

Для авто за управление климатической установкой отвечает вставка 39. Системы контроля и управления прибором сохраняются вставками 21, 27 и 38 в левой и правой части салонных предохранителей.

Муфта компрессора запитана от плавкого элемента 15, смонтированного под капотом.

Предохранитель ручника

Система контроля питается от элемента 29/30 салонного блока. С 2008 года за питание ручного, стояночного тормоза отвечают вставки 22/24.

Бензонасос

Питание топливного насоса происходит через элемент 22. Контролирующая аппаратура системы защищена вставкой 31.

Вентилятор охлаждения

Предохранитель расположен в коммутационном блоке №3 с левой части моторного отсека. Здесь проходит цепь включения принудительного охлаждения силовой установки.

Где находится предохранитель печки

Узел расположен в салонной части основного модуля под номером 27.

Реле сигнала Пассат Б6 и предохранитель: где стоит

Система подачи звукового сигнала расположена под номером 5 в салоне автомобиля.

Подсветка номера

Осветительный механизм гос номера запитывается от реле включения габаритного освещения. Его потребуется искать в этой цепи.

Дворники

Питание блока очистителя фар происходит через элемент 35. Работа заднего очистителя выполнено при помощи предохранителя 42. Головная система защищена плавким элементом, расположенным слева в моторном отсеке.

Магнитола

Мультимедийная система питается от предохранителя 21 в основной панели салона.

Passat B6: предохранитель омывателя фар

Отвечает тот же элемент, что и за работу стеклоочистителя.

Омыватель лобового стекла

Аналогично обстоит дело с омывайкой ветрового окна. За питание устройства отвечает предохранитель 42. Подогрев жиклеров выполняется от элемента 32.

Багажник

Подсветка выполнена от предохранителя 47. Управление приборами и агрегатами грузовой части, замка крышки и прочих выполнена от 1 и 2 вставки вспомогательного модуля.

Предохранитель правой и левой фары

Для работоспособности оптических элементов головной части машины выделено три предохранителя 4/5 и 8 салонного модуля.

Предохранитель стартера

Конструкция пусковой установки основного двигателя принципиально не отличается от аналогов, устанавливаемых на других машинах. Здесь также присутствует втягивающее реле, бендикс и аппаратура защиты от перегрузки.

Освещение салона

Подсветка конструктивно разделена на две части. Предохранитель 15, смонтированный под приборкой, питает обе части.

Климат-контроль

Установка в описываемой машине сложная в техническом плане. Здесь присутствует более 10 защитных элементов конструкции.

Среди всех элементов можно выделить два основных: 37/38, обеспечивающих работу муфты компрессора и аппаратуры управления.

Габариты

Огни питаются от предохранителей 29 и 30 для правой и левой стороны.

Ближний свет

Питание головной оптики происходит через плавкие предохранители 47/48 для левой и правой стороны.

Стеклоподъемники

Блок входит в основную установку обеспечения комфорта. Своего предохранителя в системе как такового нет.

Поворотники

Указатели проходят через элемент 29 монтажного блока внутри авто.

Парктроники

В большинстве модификаций отвечает элемент 19.

Реле свечей накала Passat B6

Находится под капотом на позиции 28.

Обогрев зеркал

Элементы подогрева расположены в штатной системе комфорта.

Расположение блока предохранителей

1 – Блок предохранителей (держатель предохранителей A -SA-);
2 – Держатель реле под блоком электроники;
3 – клемма 30 разветвления;
4 – Реле обогрева лобового стекла;
В водоотводящей камере рядом с блоком управления двигателем;
5 – Предохранители слева под панелью приборов;
6 – Патрон предохранителя на правой боковой кромке панели приборов (Патрон предохранителя D -SD-);
7 – Реле на блоке управления бортовой сетью;
8 – Предохранители в багажном отделении (Блок предохранителей F -SF-);
Над аккумуляторной батареей автомобиля за панелью с левой стороны багажного отделения расположены дополнительные предохранители.
9 – Предохранитель 2 (30) -S205- (60 А);
10– Патрон предохранителя на левой боковой кромке панели приборов (Патрон предохранителя C -SC-);
11 – Держатель реле 1 слева под панелью приборов;
12 – Блок реле 2 слева под панелью приборов;
13 – Держатель реле под блоком электроники;
14 – Блок предохранителей в моторном отсеке (Блок предохранителей B -SB-)

Предохранители и реле Volkswagen Passat B6

Штатные предохранители Фольксвагена Пассат Б6 предназначены для сохранения электронных приборов и механизмов от перегрузки, короткого замыкания. Принципиально монтажная панель разделена на 4 блока. Подобное размещение сделано специально. В машине используется большое количество электронных систем и агрегатов. На VW B6 единый монтажный блок получится чрезмерно большим.

Изготовитель решил разделить модуль на независимые отделы и участки. Конструкция не только упрощает схему устройства, но и облегчает обслуживание агрегатов.

Блок в багажном отделении

Устройство содержит силовые линии и управляющие магистрали электрических приборов, преимущественно расположенных в корме машины.
Отдельные комплектации и вовсе не имеют указанного блока.

Как заменить предохранитель

Для замены потребуется выполнить процедуру.

1. Обесточить автомобиль и установить его в устойчивом положении.
2. Точно определить, в каком месте установлен предохранитель.
3. Демонтировать крышку блока, предварительно сняв облицовку (для салонных модулей).
4. Найти соответствующий предохранитель и вынуть его из гнезда. Для операции потребуется применять специальный пинцет или щипцы. Вынимать детали из посадочного места руками строго запрещено.
5. Обратная сборка выполняется в противоположном порядке.

Штатные предохранители ФВ Пассат Б6 могут значительно отличаться в зависимости от модификации и года выпуска авто. Чтобы точно определить расположение следует изучить руководство по конкретному автомобилю.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Цветовая маркировка предохранителей

Для лучшего понимания принципа установки элементов и их устройства, рекомендуется ознакомиться с цветовыми маркировками.
Обычно окрас предохранителей такой:

• светло коричневый – 5А;
• темно-коричневый – 7,5А;
• красный – 10 А;
• синий – 15А;
• желтый – 20 А;
• белый – 25А;
• зеленый – 30 А;
• оранжевый – 40 А;
• красный – 50 А.

Большинство производителей придерживаются указанной схемы, но на рынке могут попадаться отдельные варианты, не соответствующие цветовым маркировкам. В этом случае, требуется придерживаться цифровых указателей.

Предохранители в салоне со стороны водителя

Основной монтажный блок внутри автомобиля расположен слева под приборкой в ногах водителя. Панель закрыта специальной крышкой для защиты от пыли и влаги. Здесь сосредоточены основные элементы защиты бортовых агрегатов, не имеющих непосредственного отношения к работе силовой установки.

Распиновка предохранителей

Найти в интернете или сервисных руководствах полноценную практически невозможно. Заводские руководства содержат только отдельные фрагменты общей бортовой сети с указанными в них защитными вставками и приборами.

Как подобрать предохранители на Passat B6

Чтобы правильно выбрать достаточно использовать образец. В противном случае, можно использовать маркировку на детали.

Схема предохранителей Пассат Б6

Первым делом следует рассмотреть расположение предохранителей, установленных с левой стороны приборной панели. Расшифровка элементов выглядит так.

Далее представлен модуль со стороны переднего пассажира:

Далее представлен модуль багажного отделения:

Последняя часть содержит основные предохранители моторного отсека.

Главное реле Б6: где находится

Расположено в моторном отсеке. Блок скрывается под пластиковой крышкой возле салонной переборки.

Предохранитель прикуривателя

Автомобили с 2008 года комплектуются двумя элементами. За работу устройств параллельно отвечают предохранители 38 и 35 салонных модулей. После 2010 г расположение изменилось и добавилась дополнительная розетка спереди и сзади.

Реле кондиционера Пассат Б6 и предохранитель: где находится

Для авто за управление климатической установкой отвечает вставка 39. Системы контроля и управления прибором сохраняются вставками 21, 27 и 38 в левой и правой части салонных предохранителей.

Муфта компрессора запитана от плавкого элемента 15, смонтированного под капотом.

Предохранитель ручника

Система контроля питается от элемента 29/30 салонного блока. С 2008 года за питание ручного, стояночного тормоза отвечают вставки 22/24.

Бензонасос

Питание топливного насоса происходит через элемент 22. Контролирующая аппаратура системы защищена вставкой 31.

Вентилятор охлаждения

Предохранитель расположен в коммутационном блоке №3 с левой части моторного отсека. Здесь проходит цепь включения принудительного охлаждения силовой установки.

Где находится предохранитель печки

Узел расположен в салонной части основного модуля под номером 27.

Реле сигнала Пассат Б6 и предохранитель: где стоит

Система подачи звукового сигнала расположена под номером 5 в салоне автомобиля.

Подсветка номера

Осветительный механизм гос номера запитывается от реле включения габаритного освещения. Его потребуется искать в этой цепи.

Дворники

Питание блока очистителя фар происходит через элемент 35. Работа заднего очистителя выполнено при помощи предохранителя 42. Головная система защищена плавким элементом, расположенным слева в моторном отсеке.

Магнитола

Мультимедийная система питается от предохранителя 21 в основной панели салона.

Passat B6: предохранитель омывателя фар

Отвечает тот же элемент, что и за работу стеклоочистителя.

Омыватель лобового стекла

Аналогично обстоит дело с омывайкой ветрового окна. За питание устройства отвечает предохранитель 42. Подогрев жиклеров выполняется от элемента 32.

Багажник

Подсветка выполнена от предохранителя 47. Управление приборами и агрегатами грузовой части, замка крышки и прочих выполнена от 1 и 2 вставки вспомогательного модуля.

Предохранитель правой и левой фары

Для работоспособности оптических элементов головной части машины выделено три предохранителя 4/5 и 8 салонного модуля.

Предохранитель стартера

Конструкция пусковой установки основного двигателя принципиально не отличается от аналогов, устанавливаемых на других машинах. Здесь также присутствует втягивающее реле, бендикс и аппаратура защиты от перегрузки.

Освещение салона

Подсветка конструктивно разделена на две части. Предохранитель 15, смонтированный под приборкой, питает обе части.

Климат-контроль

Установка в описываемой машине сложная в техническом плане. Здесь присутствует более 10 защитных элементов конструкции.

Среди всех элементов можно выделить два основных: 37/38, обеспечивающих работу муфты компрессора и аппаратуры управления.

Габариты

Огни питаются от предохранителей 29 и 30 для правой и левой стороны.

Ближний свет

Питание головной оптики происходит через плавкие предохранители 47/48 для левой и правой стороны.

Стеклоподъемники

Блок входит в основную установку обеспечения комфорта. Своего предохранителя в системе как такового нет.

Поворотники

Указатели проходят через элемент 29 монтажного блока внутри авто.

Парктроники

В большинстве модификаций отвечает элемент 19.

Реле свечей накала Passat B6

Находится под капотом на позиции 28.

Обогрев зеркал

Элементы подогрева расположены в штатной системе комфорта.

Расположение блока предохранителей

Блок предохранителей на приборной панели, левый

Блок предохранителей расположен на левой боковой стороне панели приборов.

Блок предохранителей на панели приборов, правый

Он расположен с правой стороны панели приборов.

Моторного отсека

Блок предохранителей

Держатели реле под передней панелью со стороны водителя

Инструкция по проверке и замене предохранителя

При отключении любого узла, связанного с электричеством, первое, что нужно сделать — проверить предохранитель, который должен разъединить цепь при ее перегрузке.

Для этого нужно определить, какой элемент отвечает за работу вышедшего из строя механизма, после чего подготовить запасной, такого же номинала. Приступая к работе, следует выключить все неработающее оборудование и зажигание.

Замена в блоке моторного отсека:

1. Поднять крышку капота.
2. Открыть коробку, сдвинув кнопку ее замка вперед. Снять ее движением вверх.
3. Требуется осмотреть предохранитель и убедиться, что он перегорел: стал почерневшим или сквозь прозрачную часть видно, что плавкая вставка разрушилась.
4. При помощи пластикового пинцета в крышке или другим инструментом аккуратно вынуть вставку.
5. На освободившееся место установить новый элемент такого же цвета и номинала.
6. Закрыть крышку блока и капот, включить зажигание, проверить работу системы.

Для салонного блока:

1. Вставить пластиковую часть ключа или плоскую отвертку в выемку блока, где находится сгоревший предохранитель.
2. Из крышки извлечь пластиковые щипцы или воспользоваться пинцетом.
3. Вынуть вышедший из строя элемент.
4. Осмотреть его, убедиться, что он вышел из строя – почернел или расплавился.
5. Заменить его на такой же по цвету и номиналу.
6. Закрыть панель блока.

Аналогично производят замену и в дополнительном блоке.

Замена любого предохранителя на «Пассате СС» — это простая операция, которую может сделать каждый владелец. Это не требует специального инструмента и навыков: только внимательность, чтобы не перепутать номинал новой вставки. Но нужно учитывать, что причина перегорания — критическое превышение номинального значения тока в цепи, которую предохранитель контролирует. Соответственно, после замены требуется провести диагностику системы в целом или цепей, за которые отвечает сгоревшая вставка, чтобы обнаружить и определить неполадку.

Блок в багажном отделении

Устройство содержит силовые линии и управляющие магистрали электрических приборов, преимущественно расположенных в корме машины.
Отдельные комплектации и вовсе не имеют указанного блока.

Предохранители в салоне со стороны водителя

Основной монтажный блок внутри автомобиля расположен слева под приборкой в ногах водителя. Панель закрыта специальной крышкой для защиты от пыли и влаги. Здесь сосредоточены основные элементы защиты бортовых агрегатов, не имеющих непосредственного отношения к работе силовой установки.

Предохранители слева под панелью приборов

Расположение блока предохранителей

Схема блока предохранителей

Назначение предохранителей слева под приборной панелью

Держатель реле 1 слева под панелью приборов

Держатель реле 1 слева под панелью приборов

Держатель реле 2 слева под панелью приборов

Держатель реле 2 слева под панелью приборов

Как заменить предохранитель

Для замены потребуется выполнить процедуру.

1. Обесточить автомобиль и установить его в устойчивом положении.
2. Точно определить, в каком месте установлен предохранитель.
3. Демонтировать крышку блока, предварительно сняв облицовку (для салонных модулей).
4. Найти соответствующий предохранитель и вынуть его из гнезда. Для операции потребуется применять специальный пинцет или щипцы. Вынимать детали из посадочного места руками строго запрещено.
5. Обратная сборка выполняется в противоположном порядке.

Штатные предохранители ФВ Пассат Б6 могут значительно отличаться в зависимости от модификации и года выпуска авто. Чтобы точно определить расположение следует изучить руководство по конкретному автомобилю.

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Как подобрать предохранители на Volkswagen Passat B6

Сегодня на рынке представлено шесть типоразмеров автомобильных предохранителей. Чтобы не ошибиться, рекомендуется выбрать набор из 10 шт. от Bosch. Детали подходят в блок предохранителей VW Passat B6, отвечают стандартам качества. Предохранители «Бош» имеют каталожный номер 1987529037 FT8 midi (normal), стандартную цветовую маркировку. В наборе есть защитные элементы для тока 5, 7,5, 10, 15, 20, 25, 30 Ампер.

Как заменить предохранители «Фольксвагена Пассата Б6»

Меняют детали по типоразмеру и параметрам пропускного тока. Часто перегоревшая деталь находится очень близко с другими, вплотную: вытащить пальцами мелкий элемент проблематично. Рекомендуется использовать пинцет для предохранителей, который, в отличие от медицинского, имеет плоские зажимы, плотно прихватывает корпус. Таким инструментом удобно и быстро снимать и устанавливать защитный элемент в ячейку.

Электропроводка авто нуждается в систематическом контроле и диагностике, ее износ не зависит от опыта вождения и аккуратности водителя. Предохранители остаются самой важной частью электроцепи, предупреждая поломки дорогостоящих узлов и увеличивая общую безопасность.

Схема предохранителей Пассат Б6

Первым делом следует рассмотреть расположение предохранителей, установленных с левой стороны приборной панели. Расшифровка элементов выглядит так.

Далее представлен модуль со стороны переднего пассажира:

Далее представлен модуль багажного отделения:

Последняя часть содержит основные предохранители моторного отсека.

Главное реле Б6: где находится

Расположено в моторном отсеке. Блок скрывается под пластиковой крышкой возле салонной переборки.

Предохранитель прикуривателя

Автомобили с 2008 года комплектуются двумя элементами. За работу устройств параллельно отвечают предохранители 38 и 35 салонных модулей. После 2010 г расположение изменилось и добавилась дополнительная розетка спереди и сзади.

Реле кондиционера Пассат Б6 и предохранитель: где находится

Для авто за управление климатической установкой отвечает вставка 39. Системы контроля и управления прибором сохраняются вставками 21, 27 и 38 в левой и правой части салонных предохранителей.

Муфта компрессора запитана от плавкого элемента 15, смонтированного под капотом.

Предохранитель ручника

Система контроля питается от элемента 29/30 салонного блока. С 2008 года за питание ручного, стояночного тормоза отвечают вставки 22/24.

Бензонасос

Питание топливного насоса происходит через элемент 22. Контролирующая аппаратура системы защищена вставкой 31.

Вентилятор охлаждения

Предохранитель расположен в коммутационном блоке №3 с левой части моторного отсека. Здесь проходит цепь включения принудительного охлаждения силовой установки.

Где находится предохранитель печки

Узел расположен в салонной части основного модуля под номером 27.

Реле сигнала Пассат Б6 и предохранитель: где стоит

Система подачи звукового сигнала расположена под номером 5 в салоне автомобиля.

Подсветка номера

Осветительный механизм гос номера запитывается от реле включения габаритного освещения. Его потребуется искать в этой цепи.

Дворники

Питание блока очистителя фар происходит через элемент 35. Работа заднего очистителя выполнено при помощи предохранителя 42. Головная система защищена плавким элементом, расположенным слева в моторном отсеке.

Магнитола

Мультимедийная система питается от предохранителя 21 в основной панели салона.

Passat B6: предохранитель омывателя фар

Отвечает тот же элемент, что и за работу стеклоочистителя.

Омыватель лобового стекла

Аналогично обстоит дело с омывайкой ветрового окна. За питание устройства отвечает предохранитель 42. Подогрев жиклеров выполняется от элемента 32.

Багажник

Подсветка выполнена от предохранителя 47. Управление приборами и агрегатами грузовой части, замка крышки и прочих выполнена от 1 и 2 вставки вспомогательного модуля.

Предохранитель правой и левой фары

Для работоспособности оптических элементов головной части машины выделено три предохранителя 4/5 и 8 салонного модуля.

Предохранитель стартера

Конструкция пусковой установки основного двигателя принципиально не отличается от аналогов, устанавливаемых на других машинах. Здесь также присутствует втягивающее реле, бендикс и аппаратура защиты от перегрузки.

Освещение салона

Подсветка конструктивно разделена на две части. Предохранитель 15, смонтированный под приборкой, питает обе части.

Климат-контроль

Установка в описываемой машине сложная в техническом плане. Здесь присутствует более 10 защитных элементов конструкции.

Среди всех элементов можно выделить два основных: 37/38, обеспечивающих работу муфты компрессора и аппаратуры управления.

Габариты

Огни питаются от предохранителей 29 и 30 для правой и левой стороны.

Ближний свет

Питание головной оптики происходит через плавкие предохранители 47/48 для левой и правой стороны.

Стеклоподъемники

Блок входит в основную установку обеспечения комфорта. Своего предохранителя в системе как такового нет.

Поворотники

Указатели проходят через элемент 29 монтажного блока внутри авто.

Парктроники

В большинстве модификаций отвечает элемент 19.

Реле свечей накала Passat B6

Находится под капотом на позиции 28.

Обогрев зеркал

Элементы подогрева расположены в штатной системе комфорта.

По каким признакам определить, что защита вышла из строя

Среди характерных признаков:

1. Обслуживаемый агрегат отказал или частично не работает.
2. На дисплее бортового компьютера отображается ошибка или соответствующее предупреждение.

Со стороны пассажиров

Отдельно следует рассмотреть вспомогательный блок, установленный под бардачком. Здесь монтируются предохранители дополнительного оборудования. В большинстве модификаций модуль отсутствует или занят только на треть и менее.

Как подобрать предохранители на Passat B6

Чтобы правильно выбрать достаточно использовать образец. В противном случае, можно использовать маркировку на детали.

По каким признакам определить, что защита вышла из строя

Среди характерных признаков:

1. Обслуживаемый агрегат отказал или частично не работает.
2. На дисплее бортового компьютера отображается ошибка или соответствующее предупреждение.

Схемы блока предохранителей

Панель приборов, левая

Расположение предохранителей в левой части панели приборов

Панель приборов правая

Расположение предохранителей в правой части панели приборов

Моторный отсек, тип 1

Назначение предохранителей в моторном отсеке, тип 1

Моторный отсек, тип 2

Назначение предохранителей в моторном отсеке тип 2

Коробка предварительных предохранителей

Коробка предварительных предохранителей

Держатели реле под передней панелью со стороны водителя

Предохранители и реле Volkswagen Passat B6

Штатные предохранители Фольксвагена Пассат Б6 предназначены для сохранения электронных приборов и механизмов от перегрузки, короткого замыкания. Принципиально монтажная панель разделена на 4 блока. Подобное размещение сделано специально. В машине используется большое количество электронных систем и агрегатов. На VW B6 единый монтажный блок получится чрезмерно большим.

Изготовитель решил разделить модуль на независимые отделы и участки. Конструкция не только упрощает схему устройства, но и облегчает обслуживание агрегатов.

Предохранители и реле Volkswagen Passat B6

Штатные предохранители Фольксвагена Пассат Б6 предназначены для сохранения электронных приборов и механизмов от перегрузки, короткого замыкания. Принципиально монтажная панель разделена на 4 блока. Подобное размещение сделано специально. В машине используется большое количество электронных систем и агрегатов. На VW B6 единый монтажный блок получится чрезмерно большим.

Изготовитель решил разделить модуль на независимые отделы и участки. Конструкция не только упрощает схему устройства, но и облегчает обслуживание агрегатов.

Блок предохранителей на левом краю приборной панели

Расположение блока предохранителей

Схема блока предохранителей

Назначение предохранителей на панели приборов (слева)

Схемы и места для установок блоков предохранителей и реле

Блок предохранителей Фольксваген Пассат (b3, b4) установлен внутри салона. Автолюбитель, чтобы получить к нему доступ, должен снять полку на лицевой панели снизу со стороны водителя. На автомобилях, которые выпускались ближе к 2000 году, дополнительно установлена крышка.

В верхней части блока находятся реле, ниже – предохранители. Чтобы снять блок, нужно удалить фиксаторы и снять лоток, на котором находится расшифровка установленных элементов.

Как установлены реле и предохранители на Passat B3 и B4:

В поколении B5 блок расположен слева на центральной панели.

Реле на этой версии авто находится в салоне с правой стороны (в ногах). Схема для Z13 и R:

В том же месте устанавливается еще один блок, если речь идет о максимальных версиях автомобиля.

Схема предохранителей блока А на Фольксваген Пассат B6:

Находится этот блок под капотом со стороны водителя, рядом с аккумулятором, там же установлен и блок B.

Схема блока B:

Блок C в поколении B6 устанавливается в салоне автомобиля на центральной панели слева (со стороны водителя).

Блок D устанавливается в салоне авто на центральной панели, только со стороны пассажира. Схема:

Блок D устанавливается в салоне авто

• Реле в той же версии устанавливаются и в салоне.
• Основной блок на Passat B7 устанавливается под капотом.
• Второй блок, также установлен под капотом.
• Предохранители на этой версии авто устанавливаются и в салоне. Первый блок находится на центральной панели с левой стороны.
• С пассажирской стороны устанавливается второй блок.
• Все последующие блоки устанавливаются с водительской стороны.

Предохранители в салоне со стороны водителя

Основной монтажный блок внутри автомобиля расположен слева под приборкой в ногах водителя. Панель закрыта специальной крышкой для защиты от пыли и влаги. Здесь сосредоточены основные элементы защиты бортовых агрегатов, не имеющих непосредственного отношения к работе силовой установки.

Блок предохранителей в правой части панели приборов

Расположение блока предохранителей

Схема блока предохранителей

Назначение предохранителей на панели приборов (справа)

Какие предохранители меняют чаще всего

Бортовая электрическая система на «Фольксвагене Пассат СС» довольно надежная: плавкие вставки вылетают редко, но это все же случается. По отзывам владельцем, слабое место – освещение салона и бардачка. Нередко проблемы возникают с прикуривателем и насосом омывателя передних стекол. Больше системных неисправностей не выявлено.

Где расположены предохранители и реле на «Пассате СС»

Предохранители VW Passat CC находятся в нескольких основных блоках, расположенных в зависимости от того, где проходят цепи, которые они контролируют. В это число включены также реле:

• на торце приборной панели со стороны водителя и со стороны пассажира;
• в багажнике;
• в подкапотном пространстве.

Сюда относят также блок реле и главный предохранительный блок.

Этот модуль предохранителей Volkswagen Passat CC располагается в левой части монтажного пространства автомобиля, если смотреть с места водителя, и включает два отдела:

• Монтажный, где расположены стандартные элементы и реле.
• Главный, в котором находятся плавкие вставки повышенной мощности. Они отвечают за контроль перегрузки генератора, системы ABS, вентилятора на радиаторе охлаждения, рулевого электромеханического усилителя.

На предохранители наносят максимальное значение тока, на который они рассчитаны (в амперах).

На Passat CC салонный блок предохранителей разделен на две части. Они разнесены по торцам приборной панели со стороны водителя и пассажира. Чтобы снять крышку, можно использовать любой подходящий плоский предмет. Его потребуется вставить в специальный паз. Под крышками, как правило, есть пинцет для извлечения вставок из гнезда.

Модуль со стороны пассажира может иметь различную конструкцию, в зависимости от года выпуска автомобиля. В салоне под приборной панелью около водителя находится отделение, в котором расположены реле.

Дополнительный блок размещен в правой части багажника для модификаций с установленным сзади аккумулятором. Здесь находится набор плавких вставок, рассчитанных на защиту коммутационного блока и системы управления бортовой сетью, а также управляющие реле.

Предохранители под капотом

Часть выделяется среди остальных блоков. Здесь монтируются предохранители и реле, обеспечивающие работоспособность нагруженных агрегатов, ответственных за силовую установку.

В зависимости от комплектации, рядом может быть установлен дополнительный модуль, где смонтированы вставки нагруженных агрегатов.

Распиновка предохранителей и реле на Passat CC

Для замены нужного предохранителя и реле требуется знать их предназначение. Случается, что несколько элементов отвечают за одну цепь или один — за работу нескольких потребителей.

Подкапотный модуль имеет такой вид:

Подкапотный модуль ч. 1

Подкапотный модуль ч. 2

Реле А1 отвечает за подачу тока на контакты 30.

Реле А2-А4 являются запасными.

Главный блок находится на боковой стенке подкапотного модуля:

Левый модуль со стороны водителя:

Правый модуль со стороны пассажира:

По каким признакам определить, что защита вышла из строя

Среди характерных признаков:

1. Обслуживаемый агрегат отказал или частично не работает.
2. На дисплее бортового компьютера отображается ошибка или соответствующее предупреждение.

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Схема блока предохранителей (тип 1)

Назначение предохранителей в моторном отсеке, тип 1

Схема блока предохранителей (тип 2)

Назначение предохранителей в моторном отсеке тип 2

Держатель реле под блоком электроники

Держатель реле под блоком электроники

Реле обогрева ветрового стекла

В водоотводящей камере рядом с блоком управления двигателем.

Предохранители в багажном отделении

Предохранители в багажном отделении

Со стороны пассажиров

Отдельно следует рассмотреть вспомогательный блок, установленный под бардачком. Здесь монтируются предохранители дополнительного оборудования. В большинстве модификаций модуль отсутствует или занят только на треть и менее.
