При выборе фаркопа автовладельцы всегда должны обращать внимание на поколение своего авто, его год выпуска и тип кузова.

Выбираем прицепное устройство на Volkswagen Polo Седан

Фаркоп является тяговым и сцепным приспособлением. С его помощью авто сможет брать на буксир прицепы. Фаркопы делятся по типу крепления на условно-съёмные, фланцевые и быстросъёмные. По типу шара их можно разделить на съёмные, сварные, условно-съёмные и универсальные.

Производством фаркопов для данной марки авто занимаются такие компании:

Оптимальным решением для данной марки авто является фаркоп фирмы Galia. По приемлемой цене вы получите отличное качество и показатели нагрузки.

Не следует приобретать б/у фаркопы, поскольку нельзя быть точно уверенным в их надёжности из-за отсутствия возможности точно установить условия их эксплуатации.

Дополнительно может пригодиться

Для определённых моделей фаркопов потребуется купить электрику, поскольку она не входит в поставку. Её стоимость составляет 500 рублей. Она необходима для подключения различных электроприборов. Состоит электрика из розетки и проводов, а закладывается в процессе монтажа прицепного устройства.

Где купить фаркоп для Фольксваген Поло Седан?

Любые фаркопы для вашей модели автомобиля вы можете купить у нас. При необходимости, мы можем оформить доставку по Москве и России. Мы работаем напрямую с изготовителями, поэтому гарантируем высочайшее качество. Специалисты нашей компании всегда помогут вам подобрать подходящее тягово-сцепное устройство и ответят на вопросы.

Установка фаркопа на Volkswagen Polo Седан своими руками

Решив установить фаркоп самостоятельно, сначала подготовьте машину, разместив её в удобном месте и отключив питание. Далее:

Для путешествий с караваном (прицепом-дачей) и приближавшегося отпуска было принято решение установить на нашего друга тягово-сцепное устройство. Конечно, производитель не дает никаких рекомендаций по установке на данную модель фаркопа (по крайней мере в при покупке в брошюрках ничего подобного я не встретил), но посмотрев предложения от производителей таких устройств выяснилось, что в списке наша модель присутствует. Выбор пал на фаркоп производства Bosal. Название звучное и узнаваемое, рекомендации от знакомого, занимающегося авторемонтами, было вполне положительным.
Модель ТСУ было куплено Bosal 2193A. В комплекте к фаркопу шла электрика (розетка и проводка) и крепеж.
Про сам процесс установки думаю многие писали уже много раз, поэтому повторяться не буду.

Главные моменты, которые хотелось бы отметить:
1. Для того, чтобы установить ТСУ необходимо снять бампер

2. Сделать небольшой вырез под крепление шара, без выреза не обойтись. Но кто переживает по поводу порчи бампера, хочу сказать, что он абсолютно незаметен снаружи. Так, что главное хорошо разметить и сделать вырез. В комплекте нет какого-либо шаблона для выреза, поэтому вся разметка производится самостоятельно с помощью рулетки, линейки и маркера.

3. И самый главный момент, перед началом установки, это поехать в магазин запчастей или строительный магазин и купить новый качественный комплект крепежа.

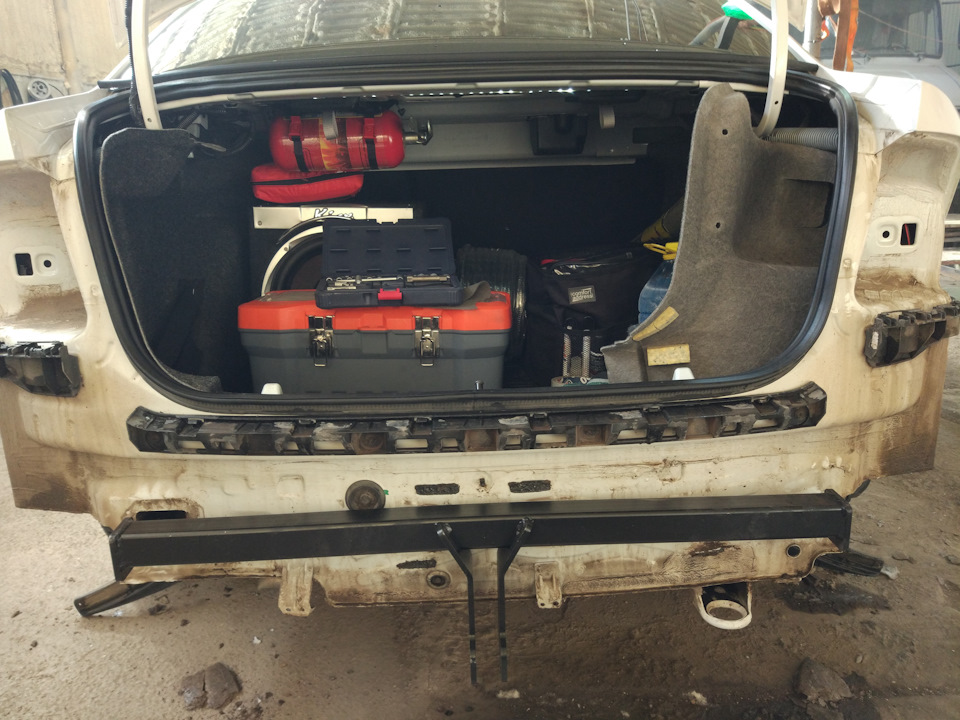

Основная балка вставляется в лонжероны и крепится болтами с двух сторон по 2 штуки. В лонжеронах уже имеются отверстия под установку фаркопа, поэтому никаких отверстий сверлить не нужно. В самой балке присутствуют приваренные закладные гайки. При попытке затяжки болтов с помощью динамометрического ключа с моментом указанным в инструкции получилось так, что вся резьба на болтах просто срезалась. Хотя до необходимого момента еще было далеко. При осмотре самих болтов выяснилось, что они очень плохого качества, есть подозрение, что жуткий “китай”. Хотя знакомый устанавливал фаркопы данной фирмы, но до 2018 года. Возможно завод изменил поставщика, либо просто мне попались бракованные, но что есть, то есть.
Поэтому перед установкой болтов проверьте хотя бы визуально (резьба должна быть без изъянов, цвет ровный, можно даже прогнать в тисках их разочек с обычной гайкой). Так как пространство там очень ограниченно, вытащить прокрутившийся болт ооочень непросто.

4. Площадка под розетку сделана с очень тонкого металла, поэтому при наезде задом на сугроб, либо большой лежачий “полицейский” эта площадка гнется. Розетка при этом целая, но площадка вся загнута в узел :). Выправляется рукой.

Выводы и мнение: Перед установкой проверить болты. После установки залить розетку смазкой, чтобы предотвратить окисление контактов при эксплуатации. В целом фаркоп полностью устраивает, проверен несколькими тысячами километров.

Любой автомобиль требует больших материальных затрат − это единственный значимый минус транспортного средства. С другой стороны автомобиль универсален: мобильность передвижения, физический комфорт и приятные ощущения на эмоциональном уровне, получаемые от вождения.

Особенности и разновидности прицепных устройств

Среди разновидностей прицепных элементов можно выделить:

На грузовых автомобилях чаще всего используют фаркопы в виде петли−скобы с фиксатором. На других ТС применяют беззазорные ТСУ, в основе которых лежит сцепной шар диаметром 50 мм.

ТСУ проектируют в соответствии с принятыми стандартами буксировочного шара. Главные условия:

1. Шар должен быть только кованым
2. Минимальный вес перевозимого груза должен превышать массу прицепа не менее, чем на 30%
3. Устройства должны быть выполнены без отклонения от требований правил дорожного движения

Существует также пара электрических стандартов, связанных с фаркопами:

Интересный факт, что для фаркопов разработаны специальные переходники, которые могут менять количество контактов на устройстве в зависимости от типа перевозимого объекта.

Фольксваген Поло седан является обладателем 7−контактного разъема. Каждый из выводов выполняет индивидуальную функцию:

• Поворот направо
• Поворот налево
• Задний противотуманный фонарь
• Номерные подвески и левые габаритные огни
• Номерные подвески и правые габаритные огни
• Заземление контактов
• Стоп-сигналы

К выбору сцепного механизма для седана Поло необходимо подходить ответственно. Перед походом в магазин следует проверить тип устройства, установленного на прицепе, а также определить разновидность штепсельной вилки.

Обилие фирм−производителей ТСУ в магазине поставит в тупик даже бывалого автомобилиста. Поэтому лучше всего обратиться к специалисту, который с учетом всех нюансов подберет оборудование, подходящее для седана Поло.

Главной проблемой при выборе является степень нагрузки на фаркоп. Каждая разновидность сцепного устройства имеет персональные характеристики по весу. Проверить весовые параметры механизма можно в специальных каталогах. От тщательности выбора зависит безопасность эксплуатации автомобиля.

Важно также уделять внимание качеству оборудования, поскольку на рынке существует множество подделок.

Первостепенными критериями при выборе являются тип автомобиля, его марка, модель и год выпуска. Многие производители выпускают образцы, разработанные лишь для отдельных моделей с определенным годом выпуска.

Иностранные фаркопы, производимые Польшей, Испанией, Германией, Швецией, как правило, имеют больший коэффициент нагрузки. Максимальная масса прицепа начинается от 1200 кг. Но и по стоимости устройства превышают отечественные аналоги примерно в 2 раза.

Руководство по установке тягово−сцепного устройства

Для установки ТСУ своими руками следует иметь при себе следующие инструменты:

Работу лучше всего проводить на смотровой яме. Порядок действий при установке фаркопа следующий:

1. Так как в процессе придется не раз взаимодействовать с электричеством, снимаем клемму с аккумулятора.
2. Сначала нужно демонтировать внутреннюю обшивку багажника.

На этом работа завершена. Устройство готово к использованию. По времени процесс займет около полутора часов в зависимости от опыта обслуживания седана.

Процедура соединения прицепа с седаном Фольксваген Поло − важная операция, требующая внимательного подхода.

1. Сначала на прицепе нужно раскрыть головку: тянем ручку до тех пор, пока не щелкнет механизм. Оставляем ее в таком положении, пока головка не соединится с шариком фаркопа.
2. Опускаем головку на шарик и слышим характерный щелчок фиксатора.
3. Под шариком находится специальный тросик тормозной системы: крепим его к прицепу.
4. Убираем переднюю стойку с прицепа.
5. Подключаем провода от прицепа к розетке седана.
6. Контролируем работу электрооборудования прицепа и авто.
7. Перепроверяем надежность сцепки.

Фаркоп − полезное устройство, расширяющее возможности любого автомобиля. Он идеально подходит для перевозки крупногабаритных грузов, не помещающихся в салонном багажнике или на крыше. Функциональность этого ТСУ особо оценят активные автолюбители, занимающиеся строительством или ремонтом жилых помещений.

https://youtube.com/watch?v=rH1o7JthjtQ%3Ffeature%3Doembed

Фаркопом именуют специальное тягово-сцепное устройство, устанавливаемое на задней части авто для подсоединения к ТС прицепа. Сама конструкция элемента проста – поперечная балка с шаровым механизмом. Сам шар производится из высокопрочной кованой стали.

Какие разновидности фаркопов можно купить на Фольксваген Поло?

В штатной комплектации Volkswagen Polo тягово-сцепное устройство отсутствует. Потому для подсоединения прицепа потребуется фаркоп.

Важно! Монтаж оборудования этого типа можно осуществлять как самостоятельно, так и на станциях технического обслуживания. Однако крайне важно подобрать механизм, подходящий по автомобиль этой марки и модели.

Для Volkswagen Polo можно подобрать несколько вариантов оборудования:

• с условно-съемным шаром, закрепляемым на двух болтах (для демонтажа или установки шара впоследствии достаточно использовать гаечный ключ);
• с быстросъемным в горизонтальной или вертикальной плоскости шаром, который прочно фиксируется при помощи замкового механизма.

При покупке фаркопа важно проверять наличие сертификата. В целях дополнительной защиты стальные шары покрываются порошковой краской.

Специалисты рекомендуют использовать для Volkswagen Polo фаркопы таких брендов как Imiola, Galia, Brink, Aragon, Sheriff, Avtos, Трейлер, Motodor, Лидер Плюс,Tavials.

Avtos VW33 – 5480 руб.

Трейлер 9130 – 5620 руб.

Motodor 92702-A – 6160 руб.

Что потребуется для установки фаркопа

После выбора и приобретения ТСУ следует позаботиться о его монтаже. Эта процедура не отличается особой сложностью. Для этого необходимо распаковать тягово-сцепное устройство, внимательно ознакомиться с инструкцией по установке.
Для установки прицепного устройства нужно иметь инструменты:

Чтобы подготовить автомобиль к этой процедуре, необходимо предварительно демонтировать внутреннюю обшивку багажника. Пластиковую накладку с него можно снять, предварительно удалив клипсы крепления.

Схема установки фаркопа своими руками (на примере фаркопа модели Трейлер 9130)

1. Демонтировать задний бампер, задние фонари и буферный брус автомобиля. Буферный брус больше не понадобится.
2. Из боковых наружных полок лонжеронов удалить пластиковые заглушки (при наличии). Очистить штатные отверстия в боковых наружных полках лонжеронов от закрывающей их ленты (при наличии).
3. Установить ТСУ на автомобиль: боковые кронштейны ТСУ – в лонжероны до совпадения положения приваренных гаек с отверстиями в лонжеронах. Закрепить болтами М10х35, подложив под головки болтов шайбы 10.65Г и шайбы 10х21.
4. Произвести затяжку крепежа, предварительно смазав резьбу любой консистентной смазкой.
5. Сделать в бампере вырез (95 мм глубиной, 65 мм шириной).
6. Установить снятые детали (кроме буферного бруса) на место. Внимание! Сцепной шар должен располагаться строго вдоль продольной оси автомобиля.
7. Установить сцепной шар и кронштейн крепления розетки, используя болты М12х1,25х75 и гайки самостопорящиеся.
8. Произвести затяжку крепежа, предварительно смазав резьбу любой консистентной смазкой.

Все детали входят в комплект поставки.

Подключение розетки фаркопа к машине

После монтажа ТСУ необходимо позаботиться о его электрической коммутации с салоном посредство розетки. Именно через розетку фаркоп подсоединяется к бортовому ПК автомобиля. Они могут быть 7- и 13-контактными, однако для Volkswagen Polo используются именно семиконтактные варианты.

Чтобы установить розетку, необходимо:

• Отсоединить клеммы на аккумуляторной батарее;
• Проложить жгут проводки ТСУ в багажное отделение автомобиля;
• Прямое подсоединение к проводке машины запрещается из-за повышения уровня нагрузки в цепи. Проводка подключается только через контроллер согласования. Блок согласования Smart Connect обеспечит бесперебойную работу электроники автомобиля и прицепа, защитит проводку автомобиля от перегрузок;
• Зафиксировать провода при помощи хомутов.

Розетку с помощью винтов, закрепить на специальной площадке рядом с буксировочным крюком.

После проверки работы розетки можно заняться обратным монтажом глушителя и кузовной защиты:

• в самом бампере при необходимости просверлите отверстие при помощи дрели или напильника;
• верните бампер на его привычное место (учтите, что все клипсы и саморезы во время этой работы необходимо вкручивать в обратной последовательности;
• соедините с розеткой фаркопа все провода;
• саму розетку зафиксируйте на раме;
• закрепите проводку под бампером.

Перед проведением работ мастера советуют все отверстия промазать жидкостью для защиты от коррозии. Также необходимо убедиться, что качество пайки на проводах достаточно хорошее. В точках соединений используйте изоляцию.

Требования ГИБДД к фаркопу в 2021 году

Согласно действующим требованиям законодательства, регистрация фаркопа не является обязательной при условии, что ТСУ монтируется на машину, в которой размещение такого оборудования предусмотрено. Эти данные можно просмотреть в инструкции по эксплуатации ТС. Однако, со своей стороны, мы сразу предупреждаем, что в Фольксваген Поло фаркоп не предусмотрен изначально, потому это правило на машину не распространяется.

Для установки ТСУ владельцам транспорта рекомендуют обращаться в сертифицированный дилерский центр или в станцию технического обслуживания, где проводятся соответствующие работы.

Если регистрация не нужна, достаточно иметь на руках:

• паспорт самого ТСУ, в котором отмечено, что он был поставлен на машину;
• копия сертификата, подтверждающего соответствие фаркопа требованиям безопасности (этот документ можно получить у официального продавца).

Штраф за фаркоп, установленный с нарушениями

Если водитель использовал фаркоп, изготовленный самостоятельно (без сертификата соответствия) или купленный с рук механизм кустарного производства, остановка на дороге представителями ГИБДД закончится для вас штрафом в размере 500 рублей. Такой же штраф грозит тем, кто использует сертифицированный фаркоп, но не возит с собой необходимый пакет документов.

Как зарегистрировать фаркоп

Если вы приобретаете сертифицированный фаркоп с соответствующими документами непосредственно для Фольксваген Поло, его не нужно дополнительно регистрировать. Установка такого ТСУ предусмотрена производителем авто, о чем есть соответствующие отметки в документации.

Это значит, что для беспрепятственного использования фаркопа, достаточно иметь в салоне авто (для предъявления инспекторам на дороге) копию сертификата соответствия ТСУ, а также документацию на сам автомобиль.

седан, с 2009 г.в.

седан, с 2010 по 2015 г.в.
седан, с 2015 г.в.

6R1, седан, с 2010 по 2020 г.в.
лифтбек, с 2020 г.в.

хэчбек, с 2009 г.в.

седан, с 2010 по 2015 г.в.
седан, с 2015 по 2019 г.в.
лифтбек, с 2020 г.в.

с 2010 по 2020 г.в.

6R1, седан, с 2010 г.в.

седан, с 2010 г.в.

хэтчбек, 3/5 дверей, с 2009 г.в.

хэтчбек, с 2002 по 2009 г.в.

седан, с 2010 г.в.

седан, с 2010 г.в.

седан, с 2010 г.в.

седан, с 2009 г.в.

хэтчбек, с 2009 г.в.

хэтчбек, с 2009 г.в.
Blue Motion, с 2010 г.в.
Cross Polo, с 2010 г.в.

хэтчбек 3/5дв. с 2009 по 2017 г.в.

хэтчбек 3/5дв. с 2009 г.в.

Что нужно знать, перед тем как купить фаркоп на Volkswagen Polo?

Шар фаркопа не всегда должен быть установлен на автомобиле, его можно снимать при необходимости.

Для вашего авто подойдут несколько типов шаров:

• Условно съёмный – крепится на 2-х болтах, устанавливается или демонтируется гаечным ключом;
• Горизонтально быстросъемный – фиксируется шплинтом или замковым механизмом, как правило защищен дополнительным замком от кражи.

Все ТСУ сертифицированы, покрашены порошковой краской.

Фаркопы на эту модель ставятся со снятием бампера и демонтажем усилителя, при необходимости требуется подрезка нижней юбки. Установка идет в штатные места крепления усилителя. При необходимости нужно будет их рассверлить для усиления конструкции втулками.

Владельцы Volkswagen предпочитают прицепные устройства от Westfalia. Данный бренд идет в оригинале у производителя модели авто. Также, популярны производители Imiola, Galia, Brink.

Обратите внимание, что при подключении электрики потребуется блок согласования Smart Connect. Он подключается к проводке машины и оптимизирует работу электрической системы. Исключает перегрев проводов идущих к штатной оптике автомобиля.

В отличии от обычного электрокомплекта, при подключении Smart Connect с проводов задних фонарей снимается только сигнал, а сам модуль и прицеп питаются от аккумулятора через силовой кабель. При коротком замыкании, погружении в воду светотехники прицепного оборудования, заменить надо будет только предохранитель, находящийся в легкодоступном месте.

Если вас интересует оригинальное оборудование, рекомендованное заводом изготовителем Volkswagen, то обратите внимание на штатную проводку. Она устанавливается в штатные разъемы, в большинстве случаев не требует резки/пайки, и при необходимости активируется через диагностический разъем.

У каждого прицепного есть два важных параметра переносимых нагрузок:

• Тяговая, или горизонтальная нагрузка. Имеет значение для грузов, перевозимых за автомобилем, например: прицеп, лодка. Если будете возить что-то тяжелое – подберите ТСУ помощнее.
• Вертикальная. Определяет, какой вес допустим при давлении на шар сверху. Критично, если будете перевозить велосипед, мотоцикл и прочие грузы, которые крепятся вертикально.

Прицепные устройства на Volkswagen Polo выдерживают тяговую нагрузку 750-1390кг и вертикальную 50-85кг. Учтите это при подборе, исходя из того, что придется транспортировать. Сомневаетесь – проконсультируйтесь у наших специалистов.

Да, конечно. Наши установочные центры расположены по всей Москве.

• Является ли установка фаркопа переоборудованием автомобиля?

Нет, это не создаст вам дополнительных проблем, так как вся продукция сертифицирована.

• Снимут ли меня с заводской гарантии на автомобиль если я установлю фаркоп не у оф дилера, а у вас.

Нет, наши тех. центры имеют все необходимые сертификаты на установку доп. оборудования.

Нет, не нужна, так как вы устанавливаете сертифицированный фаркоп в места предусмотренные заводом изготовителем автомобиля.

На все изделия предоставляется заводская гарантия от производителя от 12 месяцев. Не распространяется на лакокрасочное покрытие.

Да, отправляем. Детали уточните на сайте или у менеджеров.

По Москве – от четырех часов до двух дней. По России и странам СНГ зависит от вашего города. Всегда готовы проконсультировать по точным срокам.

Если требуется совет специалиста или нужно связаться с нами по любой другой причине, это можно сделать одним из удобных способов:

Многие спрашивают как именно я подключал розетку фаркопа, поэтому я решил подробно описать что и как подключать.

Нам понадобится:
-ключ Torx 25
-мультиметр
-индикатор напряжения на 12В
-канцелярский нож
-изолента
-паяльник.

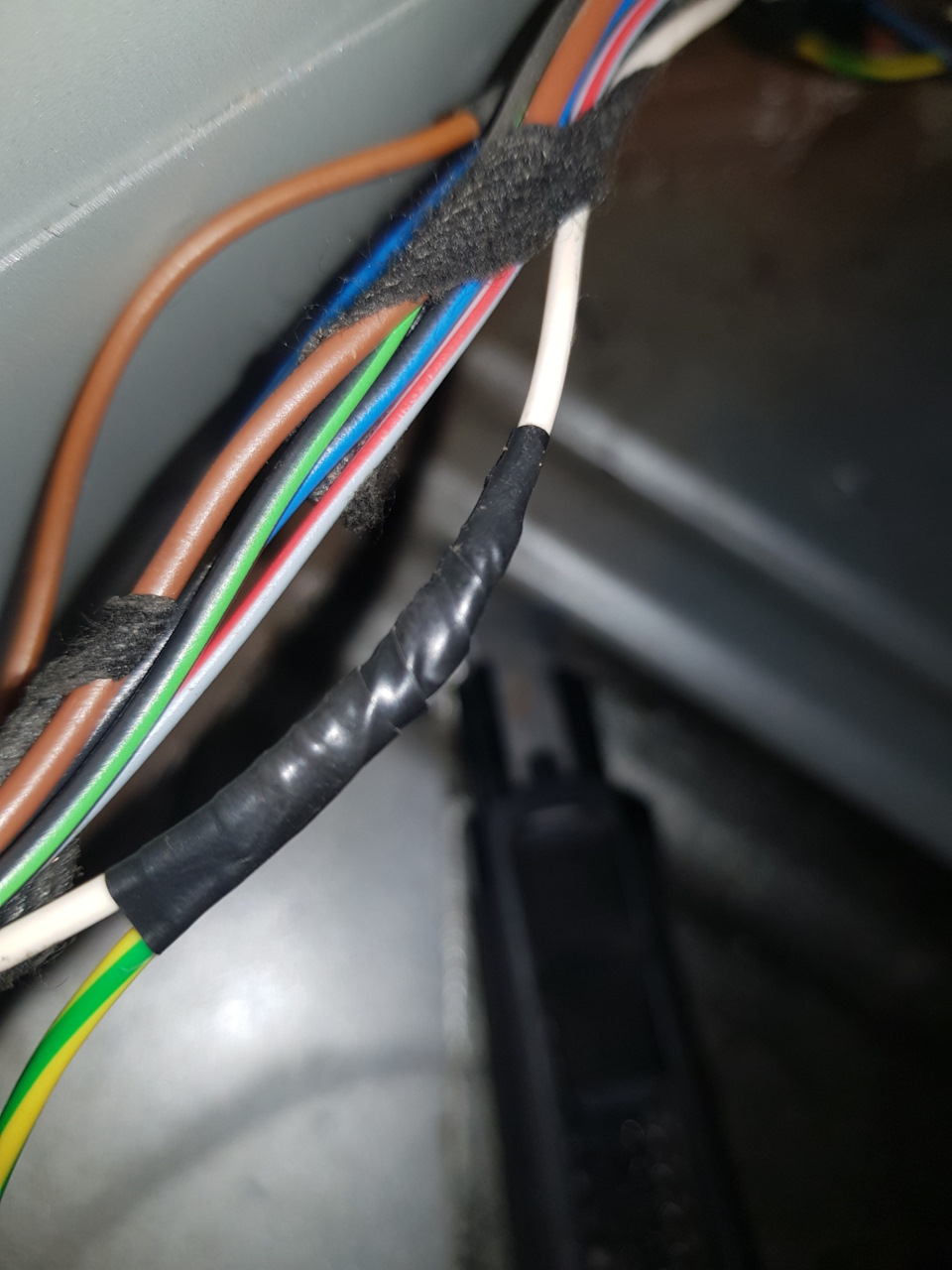

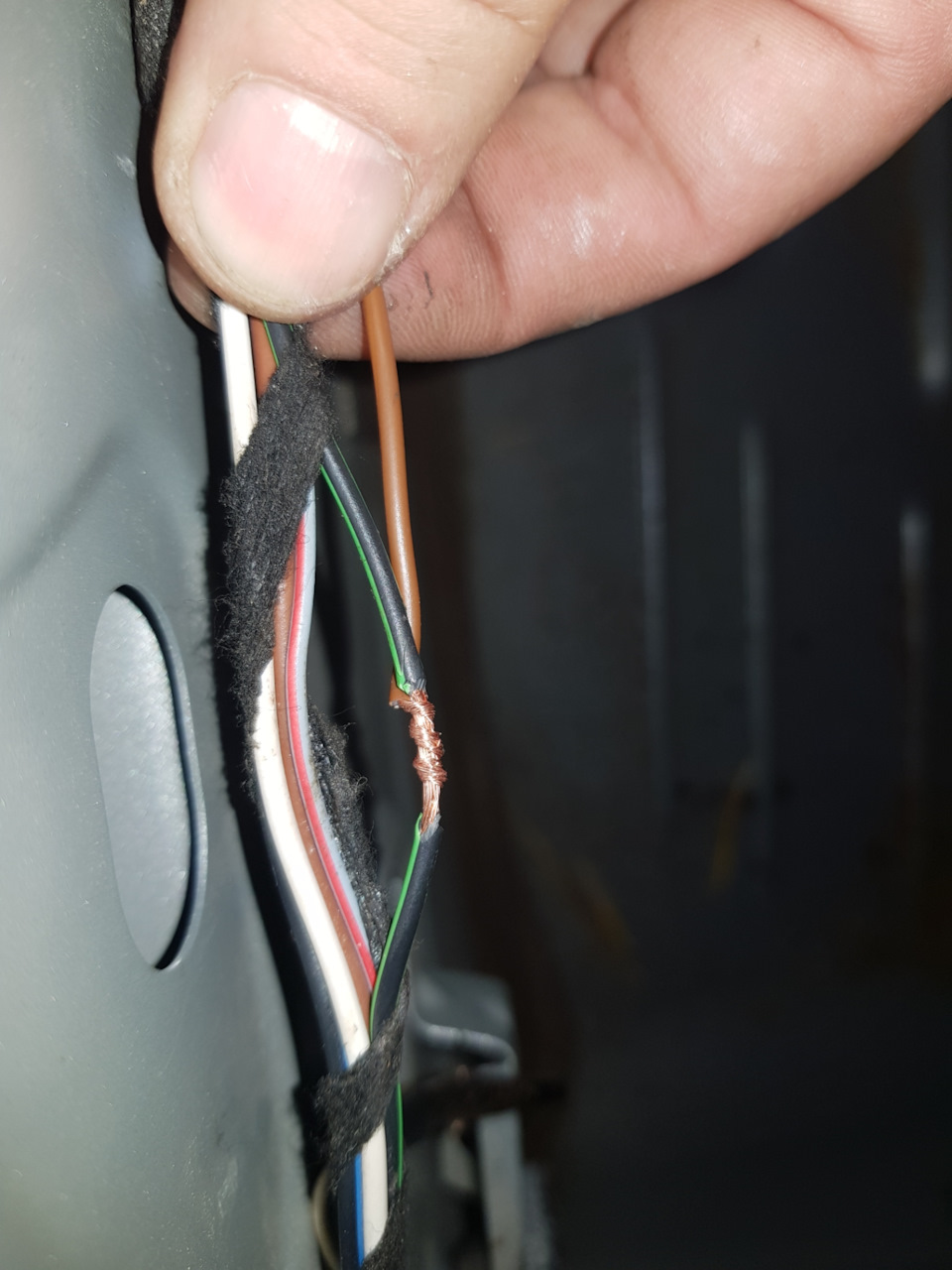

Для начала снимаем в багажнике пластиковую накладку.Отсоединяем провода от каждой фары.

Далее мультиметром в режиме “прозвона” прозаниваем провода (один конец мультиметра подключаем к розетке фаркопа, а остальным концом прозваниваем нужный нам провод).

После того как провода найдены и подписаны, включаем зажигание и индикатором напряжения ищем на колодках нужные нам провода, для этого попеременно включаем нужные нам комбинации (габарит, стоп и т.д).

У меня получилось следующее:

-Контакт 1 (Левый Поворот) подключаем к черному проводу с зеленой полосой.

-Контакт 2 (Задний Ход) подключаем к черному проводу с синей полосой.

-Контакт 3 (Масса) подключаем к коричневому проводу.

-Контакт 4 (Правый Поворот) подключаем к серому проводу с красной полосой.

-Контакт 5 (Освещение Номера) я подключил к левому габариту:белый провод с черной полосой.

-Контакт 6 (Стоп Сигнал) подключаем к белому проводу.

-Контакт 7 (Габарит) я подключил к правому габариту:)серый провод с розовой полосой.

Огородно-строительный сезон уже близок. Решился 8 лет спустя установить тягово-сцепное устройство (ТСУ), именуемое фаркопом. По опыту и отзывам других выбор пал на фаркоп BOSAL с артикулом 2193A без электрики. Почему без электрики? Потому что сам электрик и дешевле и надежней собрать электрику самому на базе розетки Artway с артикулом KTC001F. Для розетки докупил прикупил лишь болты M4x30 с самоконтрящимися гайками в количестве 3 штуки для закрепления розетки на розеткодержателе фаркопа. Также понадобятся провода сечением 1 кв. мм и длиной примерно 2 метра в количестве 7 штук. Также все провода были уложены в черную гофру 16 мм длиной примерно 1 метр для защиты от внешний воздействий.
Сам фаркоп приходит в полиэтиленовом пакете с коробочкой внутри. Коробка содержит болты и гайки крепления, розеткодержатель, шар и защитный колпачек для него, инструкцию по установке. Сама железная балка фаркопа имеет приличный вес и выкрашена черной краской.

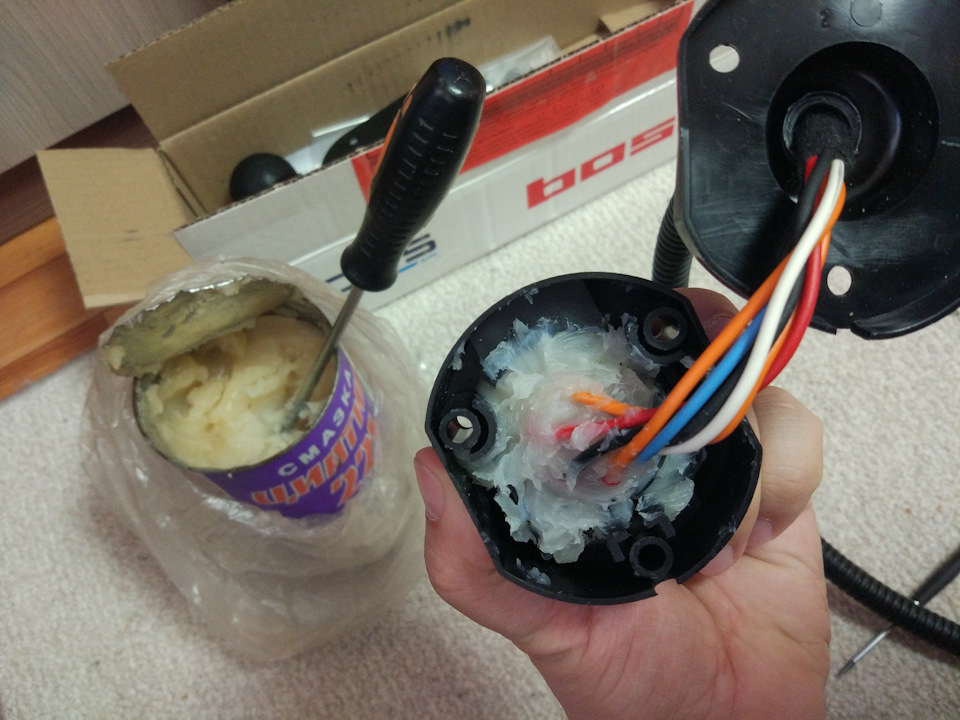

Розетку для фаркопа нужно подготовить и собрать заранее.

Для этого розетку разбираем и монтируем провода, обязательно закладываем смазку, провода укладываем в гофру, гофру проводим через резиновый уплотнитель розетки.

Так как установку решено было производить зимой в холод, то пришлось найти платный теплый гараж для установки. Заехал, погрел бампер тепловой пушкой, пока обогревался бампер первым делом я снял фонари слева и справа, отключив их разъемы и гайки — вынул фонари. Затем не снимая задних колес, открутил саморезы крепления задних брызговиков освободил подкрылки от бампера. Приступил к разборке бампера. Для этого по углам бампера, а также снизу открутил саморезы, снизу есть три клипсы — откручиваются и вынимаются. Остальное сидит на защелках сверху бампера. Начинать отщелкивать нужно сначала слева и справа, затем дернуть по центру — бампер вынимается. Если ставили парктроники — то провода от датчиков желательно отключить заранее. Для проведения электропроводки нужно также снять пластиковую обшивку внутри багажника по центру, держится на одном саморезе и четырех внутренних многоразовых защелках. Затем слева и если нужно справа снимаем клипсы пласитковым съемником клипс и просто отгибаем обшивку в сторону — этого достаточно.

По центру на балке стоит пенопластовый бустер — вынимаем его — он нам больше непонадобится. Его место займет балка фаркопа. Вставляем ее и закрепляем болтами из комплекта.

На самом бампере нужно изготовить вырез, для его правильной разметки можно измерить расстояние от крепления шара до крепления клипсы как на фото.

Также для определения центра можно рулеткой измерить сам бампер там где бампер усилен технологическими “крестиками”. Делаем разметку на бампере.

Размер выреза я сделал примерно 6×10см. Вырез делается ножовкой по металлу, боковой вырез делал канцелярским ножом и без проблем выломал его.

После этого я установил бампер в обратном порядке, но забыл заранее провести электропроводку. Снимать бампер обратно не стал, в заглушке сделал отверстие и пропустил тросик, к тросику привязал гофру с проводами розетки и просто вытянул в салон. Розетку закрепил на розеткодержателе, розеткодержатель вместе с шаром закрепил на ТСУ болтами из комплекта.
Теперь поговорим о подключении электрики. Я слышал что для VW Polo Sedan 2015 года выпуска и выше для монтажа электрики понадобится блок согласования. Однако у меня авто 2012 года выпуска и допускается прямое подключение к электрике. Зачем нужен блок согласования? Этот блок позволяет разрузить электрические цепи, а также не позволит выдать ошибку блоку управления. Даже если у вас контроль ламп не ведется, желательно подключать доп. электрику через развязывающее реле или блок согласования. Я же подключил напрямую, но в планах установка через такой блок реле, который я заказал на Алиэкспресс вот здесь. Заказал его заранее, но до сих пор не пришел блок, поэтому подключил пока напрямую, в отдельной статье напишу про его установку. Нужен пятиканальный блок реле High Level на 12VDC. Мною был выбран 6-ти канальный блок с твердотельными реле. Преимущество применения такого блока: разгрузка штатных цепей, реле электронные и не “щелкают” контактами, цепь можно защитить дополнительным предохранителем. Минус такого блока — требует подведения плюса с монтажного блока, требует корпус. Но корпус и проводка это не проблема, в будущем проведем, а корпус напечатаем на 3D-принтере. Ну а пока подключил все напрямую через специальные клипсы-вампиры без разрыва штатной электропроводки. Подключил согласно следующей схемы, показанной на фото.

Если кому не понятна схема, распишу:
Белый провод (любой, их два) — стоп-сигнал, контакт 6
Белый+Серый — ПТФ, контакт 2
Черный+Серый — габарит, контакт 5 и 7
Черный+Белый — левый поворот, контакт 1
Черный+Зеленый — правый поворот, контакт 4
Черный+Синий — фонарь заднего хода — не использовался (но можно использовать в качестве контакта 5 если ваш прицеп с фонарем заднего хода)
Коричневый — масса, контакт 3

Все работает без проблем, проверил мультком на розетке.
На шар устанавливаем защитный колпачек, преварительно смазав его изнутри смазкой для защиты шара. Фото установленного фаркопа прилагаю. Скоро покупка прицепа!

Фаркопом именуют специальное тягово-сцепное устройство, устанавливаемое на задней части авто для подсоединения к ТС прицепа. Сама конструкция элемента проста – поперечная балка с шаровым механизмом. Сам шар производится из высокопрочной кованой стали.

Какие разновидности фаркопов можно купить на Фольксваген Поло?

В штатной комплектации Volkswagen Polo тягово-сцепное устройство отсутствует. Потому для подсоединения прицепа потребуется фаркоп.

Важно! Монтаж оборудования этого типа можно осуществлять как самостоятельно, так и на станциях технического обслуживания. Однако крайне важно подобрать механизм, подходящий по автомобиль этой марки и модели.

Для Volkswagen Polo можно подобрать несколько вариантов оборудования:

• с условно-съемным шаром, закрепляемым на двух болтах (для демонтажа или установки шара впоследствии достаточно использовать гаечный ключ);
• с быстросъемным в горизонтальной или вертикальной плоскости шаром, который прочно фиксируется при помощи замкового механизма.

При покупке фаркопа важно проверять наличие сертификата. В целях дополнительной защиты стальные шары покрываются порошковой краской.

Специалисты рекомендуют использовать для Volkswagen Polo фаркопы таких брендов как Imiola, Galia, Brink, Aragon, Sheriff, Avtos, Трейлер, Motodor, Лидер Плюс,Tavials.

Avtos VW33 – 5480 руб.

Трейлер 9130 – 5620 руб.

Motodor 92702-A – 6160 руб.

Что потребуется для установки фаркопа

После выбора и приобретения ТСУ следует позаботиться о его монтаже. Эта процедура не отличается особой сложностью. Для этого необходимо распаковать тягово-сцепное устройство, внимательно ознакомиться с инструкцией по установке.
Для установки прицепного устройства нужно иметь инструменты:

Чтобы подготовить автомобиль к этой процедуре, необходимо предварительно демонтировать внутреннюю обшивку багажника. Пластиковую накладку с него можно снять, предварительно удалив клипсы крепления.

Схема установки фаркопа своими руками (на примере фаркопа модели Трейлер 9130)

1. Демонтировать задний бампер, задние фонари и буферный брус автомобиля. Буферный брус больше не понадобится.
2. Из боковых наружных полок лонжеронов удалить пластиковые заглушки (при наличии). Очистить штатные отверстия в боковых наружных полках лонжеронов от закрывающей их ленты (при наличии).
3. Установить ТСУ на автомобиль: боковые кронштейны ТСУ – в лонжероны до совпадения положения приваренных гаек с отверстиями в лонжеронах. Закрепить болтами М10х35, подложив под головки болтов шайбы 10.65Г и шайбы 10х21.
4. Произвести затяжку крепежа, предварительно смазав резьбу любой консистентной смазкой.
5. Сделать в бампере вырез (95 мм глубиной, 65 мм шириной).
6. Установить снятые детали (кроме буферного бруса) на место. Внимание! Сцепной шар должен располагаться строго вдоль продольной оси автомобиля.
7. Установить сцепной шар и кронштейн крепления розетки, используя болты М12х1,25х75 и гайки самостопорящиеся.
8. Произвести затяжку крепежа, предварительно смазав резьбу любой консистентной смазкой.

Все детали входят в комплект поставки.

Подключение розетки фаркопа к машине

После монтажа ТСУ необходимо позаботиться о его электрической коммутации с салоном посредство розетки. Именно через розетку фаркоп подсоединяется к бортовому ПК автомобиля. Они могут быть 7- и 13-контактными, однако для Volkswagen Polo используются именно семиконтактные варианты.

Чтобы установить розетку, необходимо:

• Отсоединить клеммы на аккумуляторной батарее;
• Проложить жгут проводки ТСУ в багажное отделение автомобиля;
• Прямое подсоединение к проводке машины запрещается из-за повышения уровня нагрузки в цепи. Проводка подключается только через контроллер согласования. Блок согласования Smart Connect обеспечит бесперебойную работу электроники автомобиля и прицепа, защитит проводку автомобиля от перегрузок;
• Зафиксировать провода при помощи хомутов.

Розетку с помощью винтов, закрепить на специальной площадке рядом с буксировочным крюком.

После проверки работы розетки можно заняться обратным монтажом глушителя и кузовной защиты:

• в самом бампере при необходимости просверлите отверстие при помощи дрели или напильника;
• верните бампер на его привычное место (учтите, что все клипсы и саморезы во время этой работы необходимо вкручивать в обратной последовательности;
• соедините с розеткой фаркопа все провода;
• саму розетку зафиксируйте на раме;
• закрепите проводку под бампером.

Перед проведением работ мастера советуют все отверстия промазать жидкостью для защиты от коррозии. Также необходимо убедиться, что качество пайки на проводах достаточно хорошее. В точках соединений используйте изоляцию.

Требования ГИБДД к фаркопу в 2021 году

Согласно действующим требованиям законодательства, регистрация фаркопа не является обязательной при условии, что ТСУ монтируется на машину, в которой размещение такого оборудования предусмотрено. Эти данные можно просмотреть в инструкции по эксплуатации ТС. Однако, со своей стороны, мы сразу предупреждаем, что в Фольксваген Поло фаркоп не предусмотрен изначально, потому это правило на машину не распространяется.

Для установки ТСУ владельцам транспорта рекомендуют обращаться в сертифицированный дилерский центр или в станцию технического обслуживания, где проводятся соответствующие работы.

Если регистрация не нужна, достаточно иметь на руках:

• паспорт самого ТСУ, в котором отмечено, что он был поставлен на машину;
• копия сертификата, подтверждающего соответствие фаркопа требованиям безопасности (этот документ можно получить у официального продавца).

Штраф за фаркоп, установленный с нарушениями

Если водитель использовал фаркоп, изготовленный самостоятельно (без сертификата соответствия) или купленный с рук механизм кустарного производства, остановка на дороге представителями ГИБДД закончится для вас штрафом в размере 500 рублей. Такой же штраф грозит тем, кто использует сертифицированный фаркоп, но не возит с собой необходимый пакет документов.

Как зарегистрировать фаркоп

Если вы приобретаете сертифицированный фаркоп с соответствующими документами непосредственно для Фольксваген Поло, его не нужно дополнительно регистрировать. Установка такого ТСУ предусмотрена производителем авто, о чем есть соответствующие отметки в документации.

Это значит, что для беспрепятственного использования фаркопа, достаточно иметь в салоне авто (для предъявления инспекторам на дороге) копию сертификата соответствия ТСУ, а также документацию на сам автомобиль.

Любой автомобиль требует больших материальных затрат − это единственный значимый минус транспортного средства. С другой стороны автомобиль универсален: мобильность передвижения, физический комфорт и приятные ощущения на эмоциональном уровне, получаемые от вождения.

Особенности и разновидности прицепных устройств

Среди разновидностей прицепных элементов можно выделить:

На грузовых автомобилях чаще всего используют фаркопы в виде петли−скобы с фиксатором. На других ТС применяют беззазорные ТСУ, в основе которых лежит сцепной шар диаметром 50 мм.

ТСУ проектируют в соответствии с принятыми стандартами буксировочного шара. Главные условия:

1. Шар должен быть только кованым
2. Минимальный вес перевозимого груза должен превышать массу прицепа не менее, чем на 30%
3. Устройства должны быть выполнены без отклонения от требований правил дорожного движения

Существует также пара электрических стандартов, связанных с фаркопами:

Интересный факт, что для фаркопов разработаны специальные переходники, которые могут менять количество контактов на устройстве в зависимости от типа перевозимого объекта.

Фольксваген Поло седан является обладателем 7−контактного разъема. Каждый из выводов выполняет индивидуальную функцию:

• Поворот направо
• Поворот налево
• Задний противотуманный фонарь
• Номерные подвески и левые габаритные огни
• Номерные подвески и правые габаритные огни
• Заземление контактов
• Стоп-сигналы

К выбору сцепного механизма для седана Поло необходимо подходить ответственно. Перед походом в магазин следует проверить тип устройства, установленного на прицепе, а также определить разновидность штепсельной вилки.

Обилие фирм−производителей ТСУ в магазине поставит в тупик даже бывалого автомобилиста. Поэтому лучше всего обратиться к специалисту, который с учетом всех нюансов подберет оборудование, подходящее для седана Поло.

Главной проблемой при выборе является степень нагрузки на фаркоп. Каждая разновидность сцепного устройства имеет персональные характеристики по весу. Проверить весовые параметры механизма можно в специальных каталогах. От тщательности выбора зависит безопасность эксплуатации автомобиля.

Важно также уделять внимание качеству оборудования, поскольку на рынке существует множество подделок.

Первостепенными критериями при выборе являются тип автомобиля, его марка, модель и год выпуска. Многие производители выпускают образцы, разработанные лишь для отдельных моделей с определенным годом выпуска.

Иностранные фаркопы, производимые Польшей, Испанией, Германией, Швецией, как правило, имеют больший коэффициент нагрузки. Максимальная масса прицепа начинается от 1200 кг. Но и по стоимости устройства превышают отечественные аналоги примерно в 2 раза.

Руководство по установке тягово−сцепного устройства

Для установки ТСУ своими руками следует иметь при себе следующие инструменты:

Работу лучше всего проводить на смотровой яме. Порядок действий при установке фаркопа следующий:

1. Так как в процессе придется не раз взаимодействовать с электричеством, снимаем клемму с аккумулятора.
2. Сначала нужно демонтировать внутреннюю обшивку багажника.

На этом работа завершена. Устройство готово к использованию. По времени процесс займет около полутора часов в зависимости от опыта обслуживания седана.

Процедура соединения прицепа с седаном Фольксваген Поло − важная операция, требующая внимательного подхода.

1. Сначала на прицепе нужно раскрыть головку: тянем ручку до тех пор, пока не щелкнет механизм. Оставляем ее в таком положении, пока головка не соединится с шариком фаркопа.
2. Опускаем головку на шарик и слышим характерный щелчок фиксатора.
3. Под шариком находится специальный тросик тормозной системы: крепим его к прицепу.
4. Убираем переднюю стойку с прицепа.
5. Подключаем провода от прицепа к розетке седана.
6. Контролируем работу электрооборудования прицепа и авто.
7. Перепроверяем надежность сцепки.

Фаркоп − полезное устройство, расширяющее возможности любого автомобиля. Он идеально подходит для перевозки крупногабаритных грузов, не помещающихся в салонном багажнике или на крыше. Функциональность этого ТСУ особо оценят активные автолюбители, занимающиеся строительством или ремонтом жилых помещений.

https://youtube.com/watch?v=rH1o7JthjtQ%3Ffeature%3Doembed

Фаркопом именуют специальное тягово-сцепное устройство, устанавливаемое на задней части авто для подсоединения к ТС прицепа. Сама конструкция элемента проста – поперечная балка с шаровым механизмом. Сам шар производится из высокопрочной кованой стали.

Какие разновидности фаркопов можно купить на Фольксваген Поло?

В штатной комплектации Volkswagen Polo тягово-сцепное устройство отсутствует. Потому для подсоединения прицепа потребуется фаркоп.

Важно! Монтаж оборудования этого типа можно осуществлять как самостоятельно, так и на станциях технического обслуживания. Однако крайне важно подобрать механизм, подходящий по автомобиль этой марки и модели.

Для Volkswagen Polo можно подобрать несколько вариантов оборудования:

• с условно-съемным шаром, закрепляемым на двух болтах (для демонтажа или установки шара впоследствии достаточно использовать гаечный ключ);
• с быстросъемным в горизонтальной или вертикальной плоскости шаром, который прочно фиксируется при помощи замкового механизма.

При покупке фаркопа важно проверять наличие сертификата. В целях дополнительной защиты стальные шары покрываются порошковой краской.

Специалисты рекомендуют использовать для Volkswagen Polo фаркопы таких брендов как Imiola, Galia, Brink, Aragon, Sheriff, Avtos, Трейлер, Motodor, Лидер Плюс,Tavials.

Avtos VW33 – 5480 руб.

Трейлер 9130 – 5620 руб.

Motodor 92702-A – 6160 руб.

Что потребуется для установки фаркопа

После выбора и приобретения ТСУ следует позаботиться о его монтаже. Эта процедура не отличается особой сложностью. Для этого необходимо распаковать тягово-сцепное устройство, внимательно ознакомиться с инструкцией по установке.
Для установки прицепного устройства нужно иметь инструменты:

Чтобы подготовить автомобиль к этой процедуре, необходимо предварительно демонтировать внутреннюю обшивку багажника. Пластиковую накладку с него можно снять, предварительно удалив клипсы крепления.

Схема установки фаркопа своими руками (на примере фаркопа модели Трейлер 9130)

1. Демонтировать задний бампер, задние фонари и буферный брус автомобиля. Буферный брус больше не понадобится.
2. Из боковых наружных полок лонжеронов удалить пластиковые заглушки (при наличии). Очистить штатные отверстия в боковых наружных полках лонжеронов от закрывающей их ленты (при наличии).
3. Установить ТСУ на автомобиль: боковые кронштейны ТСУ – в лонжероны до совпадения положения приваренных гаек с отверстиями в лонжеронах. Закрепить болтами М10х35, подложив под головки болтов шайбы 10.65Г и шайбы 10х21.
4. Произвести затяжку крепежа, предварительно смазав резьбу любой консистентной смазкой.
5. Сделать в бампере вырез (95 мм глубиной, 65 мм шириной).
6. Установить снятые детали (кроме буферного бруса) на место. Внимание! Сцепной шар должен располагаться строго вдоль продольной оси автомобиля.
7. Установить сцепной шар и кронштейн крепления розетки, используя болты М12х1,25х75 и гайки самостопорящиеся.
8. Произвести затяжку крепежа, предварительно смазав резьбу любой консистентной смазкой.

Все детали входят в комплект поставки.

Подключение розетки фаркопа к машине

После монтажа ТСУ необходимо позаботиться о его электрической коммутации с салоном посредство розетки. Именно через розетку фаркоп подсоединяется к бортовому ПК автомобиля. Они могут быть 7- и 13-контактными, однако для Volkswagen Polo используются именно семиконтактные варианты.

Чтобы установить розетку, необходимо:

• Отсоединить клеммы на аккумуляторной батарее;
• Проложить жгут проводки ТСУ в багажное отделение автомобиля;
• Прямое подсоединение к проводке машины запрещается из-за повышения уровня нагрузки в цепи. Проводка подключается только через контроллер согласования. Блок согласования Smart Connect обеспечит бесперебойную работу электроники автомобиля и прицепа, защитит проводку автомобиля от перегрузок;
• Зафиксировать провода при помощи хомутов.

Розетку с помощью винтов, закрепить на специальной площадке рядом с буксировочным крюком.

После проверки работы розетки можно заняться обратным монтажом глушителя и кузовной защиты:

• в самом бампере при необходимости просверлите отверстие при помощи дрели или напильника;
• верните бампер на его привычное место (учтите, что все клипсы и саморезы во время этой работы необходимо вкручивать в обратной последовательности;
• соедините с розеткой фаркопа все провода;
• саму розетку зафиксируйте на раме;
• закрепите проводку под бампером.

Перед проведением работ мастера советуют все отверстия промазать жидкостью для защиты от коррозии. Также необходимо убедиться, что качество пайки на проводах достаточно хорошее. В точках соединений используйте изоляцию.

Требования ГИБДД к фаркопу в 2021 году

Согласно действующим требованиям законодательства, регистрация фаркопа не является обязательной при условии, что ТСУ монтируется на машину, в которой размещение такого оборудования предусмотрено. Эти данные можно просмотреть в инструкции по эксплуатации ТС. Однако, со своей стороны, мы сразу предупреждаем, что в Фольксваген Поло фаркоп не предусмотрен изначально, потому это правило на машину не распространяется.

Для установки ТСУ владельцам транспорта рекомендуют обращаться в сертифицированный дилерский центр или в станцию технического обслуживания, где проводятся соответствующие работы.

Если регистрация не нужна, достаточно иметь на руках:

• паспорт самого ТСУ, в котором отмечено, что он был поставлен на машину;
• копия сертификата, подтверждающего соответствие фаркопа требованиям безопасности (этот документ можно получить у официального продавца).

Штраф за фаркоп, установленный с нарушениями

Если водитель использовал фаркоп, изготовленный самостоятельно (без сертификата соответствия) или купленный с рук механизм кустарного производства, остановка на дороге представителями ГИБДД закончится для вас штрафом в размере 500 рублей. Такой же штраф грозит тем, кто использует сертифицированный фаркоп, но не возит с собой необходимый пакет документов.

Как зарегистрировать фаркоп

Если вы приобретаете сертифицированный фаркоп с соответствующими документами непосредственно для Фольксваген Поло, его не нужно дополнительно регистрировать. Установка такого ТСУ предусмотрена производителем авто, о чем есть соответствующие отметки в документации.

Это значит, что для беспрепятственного использования фаркопа, достаточно иметь в салоне авто (для предъявления инспекторам на дороге) копию сертификата соответствия ТСУ, а также документацию на сам автомобиль.

Всем доброго времени суток и отличного настроения! Надеюсь, я никому его не испорчу, когда расскажу про фаркоп на Поло Седан.

Не путать с обычным Поло, который выпускается в основном в Европе, выполняется в кузове хэтчбек или универсал. Седан создан специально для российского рынка. Кроме названия, ничего общего с оригинальными Поло у Polo Sedan нет.

Это бюджетный автомобиль европейского B класса. Пользуется заслуженным спросом в России, что можно объяснить доступной ценой, достойными техническими характеристиками и хорошей адаптацией к российским условиям.

Можно или нет

Начнем с самого главного вопроса.

А именно с того, разрешена ли установка ТСУ на такой автомобиль как Поло Седан от компании Фольксваген, или нет.

Об этом спорят достаточно много и активно. Многие пытаются найти ответ на этот вопрос, но тщетно. Скажу так. Здесь все зависит от конкретной модификации и комплектации. Обычно на автомобилях Поло Седан, где устанавливаются самые маломощные ДВС, в руководстве по эксплуатации прописывается, что использование фаркопа, то есть тягово-сцепного устройства, на этой машине не предусмотрено. Либо вообще нет никаких упоминаний относительно фаркопов. Можно это считать как то, что производитель не планировал монтировать на эти машины ТСУ.

Но есть и другие примеры, где в том же руководстве в разделе дополнительного оборудования прописано ТСУ. То есть тягово-сцепное устройство.

Что это означает? Все просто. Если в руководстве прописано ТСУ как дополнительное оборудование, установка может проводиться без каких-либо ограничений.

Но бывает и так, что в документе прописывается другая информация.

Если применение фаркопа не предусмотрено с завода, для его установки придется высверливать дополнительные отверстия в металлических компонентах машины. Это означает лишь то, что такими действиями автовладелец вносит конструктивные изменения в транспортное средство. А соответствующие модификации предусматривают обязательное согласование с ГИБДД. Причем в самом ведомстве вам не выдадут сертификат. Вас направят в специальный центр, где будут проведены испытания.

Еще смотрите на параметры массы, прописанные на табличке с VIN-кодом.

Затем, опираясь на результаты, могут выдать постановление, согласно которому установка ТСУ никакой угрозы не представляет. С этим сертификатом или подтверждением следуете в ГИБДД, где вам уже вносят соответствующие изменения в документы. Только после этого можно спокойно, не опасаясь штрафов, ездить на Поло Седан с ТСУ.

Более подробно об этом всем мы уже говорили в материалах о , рассказывали об изменениях регистрации фаркопа в 2020 году. Плюс отдельно советую почитать материал на тему штрафов за фаркоп, поскольку там информация также очень полезная и важная.

Выбираем подходящее ТСУ

Предположим, что у вас машина 2018 г.в., и никаких ограничений, чтобы установить фаркоп на Поло Седан у вас нет.

Разобравшись с тем, можно ли ставить ТСУ, переходим непосредственно к подбору.

В настоящее время, если не считать самодельный фаркоп, от которого я советую категорически отказаться, под Поло Седан свою продукцию предлагают такие фирмы:

• Авто Хак и пр.

Если вам интересно, на нашем сайте есть информация практически по каждому из представленных производителей. Покупать модель Трейлер 9130 или что-то из ассортимента фирмы Bosal, решать вам.

Что же касается типа ТСУ, то здесь бывают сварные, от которых сразу стоит отказаться, съемными и складными. Советую выбирать последние 2 варианта.

Съемные ТСУ, когда фаркоп не используется по назначению, можно достаточно легко снять. Если говорить про складные, то они просто прячутся под пространство за бампером, тем самым водитель не нарушает правила дорожного движения.

Хочу отдельно акцентировать внимание на самом автомобиле Поло Седан. Да, Поло, выпущенный в кузове седан, производился параллельно с хэтчбеками и универсалами еще с 1975 года. Но Polo Sedan выступает как отдельная, самостоятельная модель, никак не связанная с обычными Поло от немецкого автогиганта Фольксваген. В этом виде машина выпускается и продается на российском рынке с 2010 года. Потому при подборе нового автомобильного фаркопа обязательно учитывайте, что ТСУ для Поло Седан и ТСУ для Фольксвагена Поло будут совершенно разными.

Как и в случае с ТСУ для Митсубиси Аутлендер, при выборе ориентируйтесь на год выпуска и поколение автомобиля.

А что делать точно не стоит, так это покупать б/у фаркопы. По ссылке узнаете, почему.

Теперь немного о стоимости.

А что по ценам

Немаловажным будет вопрос о том, сколько стоит тот или иной фаркоп. Для поиска можно задействовать артикул конкретного товара, либо ввести в качестве запроса фаркопы для вашей модели авто. В рассматриваемом случае это Фольксваген Поло Седан.

Приведу несколько примеров, чтобы вы могли понимать стоимость ТСУ:

• модель компании Трейлер 9130 без комплекта электрики стоит около 3,5 тысяч рублей;
• за продукцию Лидер Плюс, модель V119A придется заплатить 4 тысячи;
• если брать бренд уровня VFM, то тут популярная модель 2193А стоит чуть более 5,5 тысяч рублей;
• Имиола (Imiola) стоит заметно дороже, и покупка их ТСУ типа W040 обойдется в 7,8 тысяч рублей;
• самые дорогие фаркопы у Thule, где модель 55150, подходящая для Поло Седан, стоит почти 9 тысяч рублей.

Какую из них поставить на свой Поло Седан 2016—2020 года выпуска, решайте сами.
