Блок управления подушек безопасности (J234)
1. Соблюдать правила техники безопасности при работе с пиротехническими компонентами (см. соответствующий раздел выше в “Меры предосторожности”).
2. Снять центральную консоль.
3. Включить зажигание.
4. Отсоединить аккумуляторную батарею.
5. В пространстве для ног переднего пассажира разблокировать стопорный механизм разъёма (1).
6. Отсоединить разъём (1) от блока управления подушек безопасности (J234).
Внимание: Снять с себя электростатический заряд: коснуться скобы замка двери. Пиротехнические компоненты могут неожиданно сработать. Опасность получения травмы.
7. Отвернуть гайки (1).
Примечание: Момент затяжки: 9 Н∙м.
8. Извлечь блок управления подушек безопасности (J234) (2) в сторону переднего пассажира.
Примечание: Для наглядности некоторые соседние узлы на иллюстрации не показаны.
9. Установка выполняется в обратной последовательности. При установке обращать внимание на следующие моменты:
Блок управления подушками безопасности
Внимание: Никогда не пытаться разбирать или ремонтировать электронный блок управления подушками безопасностиВ случае неисправности заменить его Запрещается ронять на полударять или подвергать вибрации электронный блок управления подушками безопасности В случае обнаружения на корпусе электронного блока управления подушками безопасности вмятинтрещиндеформации или коррозии заменить блок новыма старый утилизировать После срабатывания подушек безопасности заменить электронный блок управления подушками безопасности новым Никогда не пользоваться омметром в зоне расположения электронного блока управления подушками безопасностиприменять только специальные контрольно – измерительные приборы
Снятие блока управления подушками безопасности
Внимание: Соблюдать технику безопасности при работе с модулями подушек безопасности.
1. Отсоединить отрицательную клемму аккумуляторной батареи.
2. Снять верхнюю часть центральной консоли.
3. Снять нижнюю часть центральной консоли.
4. Отвернуть напольный коврик и изоляцию в области возле кронштейна блока управления.

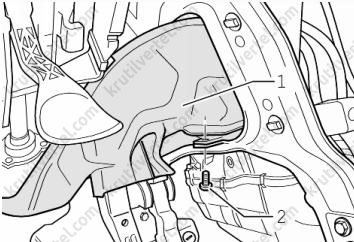

5. Вывернуть болт (2).
6. Снять воздухопровод (1).

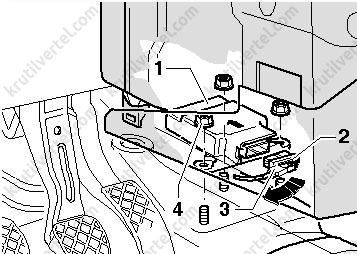

7. Подвинуть стойку (2) в направлении указанном стрелкой и отсоединить разъем (3) от блока управления (1).
8. Вывернуть гайки (4) и снять блок управления со шпилек.
Момент затяжки: 6,5 Н∙м.
Установка блока управления подушками безопасности
1. Установку произвести в порядке обратном снятию.
Внимание: Убедиться, что внутри транспортного средства нет людей.
2. Подсоединить отрицательную клемму аккумуляторной батареи.
3. Повернуть ключ зажигания в положение «ON», чтобы проверить функционирование подушек безопасности при помощи бортовой системы самодиагностики.
