1 Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника
Снятие и установка верхней крышки двигателя/нижней защиты двигательного отсека/подрамника
Верхняя крышка двигателя
Бензиновые двигатели 1.6, 1.8 и 2.0 л
Бензиновые двигатели 2.4 и 3.0 л
Дизельный двигатель 1.9 л
Дизельный двигатель 2.5 л
Установка выполняется в последовательности, обратной снятию.
Нижняя защита двигательного отсека
Указание по мерам безопасности
Операция подъёма и установки автомобиля на подставки связана с опасностью! Поэтому перед проведением операции ознакомьтесь с Разделом Поддомкрачивание и буксировка.
Болты крепления подрамника.
Установка защиты двигателя для Volkswagen Passat B5 обеспечит долгую жизнь мотору
Особенности дорожных условий и печальный опыт с повреждениями мотора привели многих автолюбителей к необходимости использования специальной защиты. Это устройство сделано из стали и защищает двигатель, КПП и радиатор от воздействий извне. Защита двигателя Пассат Б5 от производителя «Кольчуга» – это возможность легко и доступно защитить моторный отсек от грязи, пробоин, всевозможных ударов и других сложных дорожных условий.
Для чего нужна защита двигателя Пассат Б5
Самой нижней точкой, по которой собственно и измеряют клиренс, считается картер. В случае, если попадется препятствие или глубокая яма, есть большая вероятность, что картер пробьется. Без защиты двигателя, которая активно предлагается на автомобильном рынке, автолюбители рискуют обзавестись серьезной проблемой.
Кроме того, что защита моторного отсека в виде стального изделия препятствует механическим повреждениям, есть и другие преимущества ее использования:
В реальности, как таковой, штатной качественной защиты от песка и пыли не устанавливается ни на один автомобиль.
Особенности использования защиты двигателя
Защита двигателя Пассат Б5 не затрудняет техническое обслуживание автомобиля, обеспечивает удобство эксплуатации. Для замены масла нужно снять панель в центральной части, но есть модели, в конструкции которых предусмотрено специальное отверстие для слива масла. Выбор модели зависит от конкретных пожеланий автолюбителя и возможностей для трансформаций с защитой.
Особенности монтажа защиты двигателя для Пассат Б5:
Защита двигателя изготовлена из экологичных материалов, а после окончания срока эксплуатации их можно будет отправить на вторичную переработку. Общая конструкция защиты для ДВС имеет плавные и обтекаемые формы, которые имеют вспомогательное действие. Улучшенные аэродинамические показатели позволяют влиять на расход топлива, уменьшая его, поэтому будет обеспечена дополнительная экономия.
Крепеж защиты пассат б5
VW Passat пятого поколения впервые сошел с конвейера 1996 году. В 2001 году модель претерпела рестайлинг и получила новое название VW Passat 5.5.

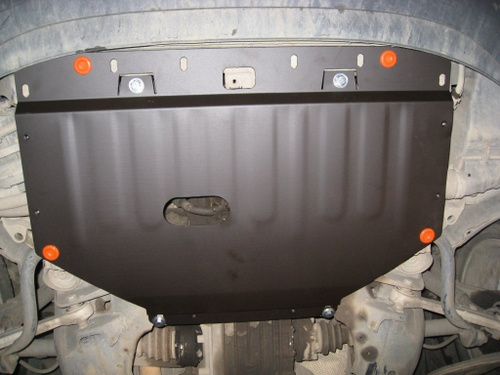

Схема установки защиты на автомобиль
С защитой поставляются передние крепления, предназначенные для двух вариантов её установки на автомобиле.
1. Вариант крепления защиты при наличии наддувного агрегата двигателя на автомобиле.
Крепления передней части защиты:
5, 12, 19 — скоба М8 L23
9, 16, — пластина М10 75х25 с бонкой
10, 15 — хомут М8
6, 8, 13, 18 – гайка М8
7, 11, 14, 17 – шайба 8х17
24, 27, 28, 30, 33 – шайба 10х30
25, 31 – болт М10х25
26, 29, 32 – болт М8х35
Крепление задней части защиты:
2, 4 — скоба М10 L128
1, 3 – резиновая проставка D=40 мм
20, 22 – шайба 10х30
21, 23 – болт М10х50
2. Вариант крепления защиты при отсутствии наддувного агрегата двигателя на автомобиле.
4, 6, 7 — скоба М8 L23
10, 15, 16, 18, 21 – шайба 10х30
11, 17, 20 – болт М8х35
14, 19 – болт М10х40
2, 3 — скоба М10 L128
1, 5 – резиновая проставка D=40 мм
8, 12 – шайба 10х30
9, 13 – болт М10х50
Перед установкой защиты демонтировать штатный пыльник.
Момент затяжки резьбовых соединений М8 и М10 не более 2,5 кг/м.
При установке крепежа и монтаже защиты настоятельно рекомендуется использовать графитовую или аналогичную смазку.
Производитель вправе вносить изменения в конструкцию защиты.
Приобрести данные виды защит можно у наших партнеров
В случае, если попадется препятствие или глубокая яма, есть большая вероятность, что картер пробьется. Без защиты двигателя, которая активно предлагается на автомобильном рынке, установка защиты двигателя пассат б5 рискуют обзавестись серьезной проблемой.
Кроме того, что защита моторного отсека в виде стального изделия препятствует механическим повреждениям, есть и другие преимущества ее использования:.
Защита картера фольксваген пассат б5 установка
В реальности, как таковой, штатной качественной защиты от песка и пыли не устанавливается ни на один автомобиль. Защита двигателя Пассат Б5 не затрудняет техническое обслуживание автомобиля, обеспечивает удобство эксплуатации. Для замены масла нужно снять панель в центральной части, но есть модели, в конструкции которых предусмотрено специальное отверстие для слива масла.
Выбор модели зависит от конкретных пожеланий автолюбителя и возможностей для трансформаций с защитой. Защита двигателя изготовлена из экологичных материалов, а после окончания срока эксплуатации установка защиты двигателя пассат б5 можно будет отправить на вторичную переработку.
4 Снятие и установка защиты масляного картера и брызговика двигателя
Вся соль » Интересный мир » Установка защиты двигателя для Volkswagen Passat B5 обеспечит долгую установка защиты двигателя пассат б5 мотору. Установка защиты двигателя для Volkswagen Passat B5 обеспечит долгую жизнь мотору 25 марта Особенности дорожных условий и печальный опыт с повреждениями мотора привели многих автолюбителей к необходимости использования специальной защиты.
Для чего нужна защита двигателя Пассат Б5 Самой нижней точкой, по которой собственно и измеряют клиренс, считается картер. Кроме того, что защита моторного отсека в виде стального изделия препятствует установка защиты двигателя пассат б5 повреждениям, есть и другие преимущества ее использования: не попадает грязь, мусор и не проникают инородные предметы; сохраняется целостность масляного поддона в картере; не накапливается вода в отсеке, что предотвращает коррозию; двигатель не перегревается летом и медленнее остывает зимой.
Защита картера Volkswagen Passat B5 1996-2005
Опубликовал: Инга Прознич. Мой мир. Купил машину уже с пыльником пластиковая защита картера и рулевых тягно поскольку, дороги наши оставляют желать лучшего, принял решение установить железную защиту: двигателя, АКПП, рулевых тяг. На всякий случай! Защита от удара Защита картера Volkswagen Passatнадежно защитит двигательный отсек автомобиля, от повреждений при наезде на острые и твердые предметы. Защита от пыли, влаги установка защиты двигателя пассат б5 грязи Конструкция защиты картера Volkswagen Passat защищает моторный отсек от попадания влаги и грязи и предусматривает наличие металлических крыльев, которые выполняют функцию пыльника.
Защита картера Volkswagen Passat B5 (1996-2005)
Защита от перегрева Конструкция защиты картера Volkswagen Passat предусматривает наличие отверстий для обдува двигателя, что обеспечивает стабильность температурного режима. Защита от коррозии Порошковое покрытие, наносимое по специальной технологии, имеет высокую устойчивость к повреждению и предотвращает коррозию.
Защита от шума В местах контакта защиты картера Volkswagen Passatс кузовом предусматриваются резиновые амортизаторы, которые сводят к минимуму шум и вибрацию при движении автомобиля. Удобство обслуживания В защите картера Volkswagen Passatпредусмотрены отверстия для слива масла и замены масляного фильтра, что снижает эксплуатационные расходы по обслуживанию автомобиля.
Аэродинамика Защита картера Volkswagen Passat, распределяя потоки воздуха, делает автомобиль более обтекаемым и усиливает сцепление с дорогой.
Надежность крепления Разработка защит картера «Шериф» ведется с учетом индивидуальных конструктивных особенностей автомобиля, установка осуществляется только на штатные отверстия с использованием качественного крепежа.
Повышенная прочность Защита картера Volkswagen Passatизготавливается методом штамповки, что улучшает ее технические характеристики и прочность конструкции. Многие считают, что установка защиты картера двигателя Volkswagen Passat и КПП актуальна лишь для тех, кто регулярно ездит по бездорожью.
Но на самом деле это установка защиты двигателя пассат б5 не. установка защиты двигателя пассат б5
Ведь состояние дорог в городах в большинстве случаев таково, что получить удар снизу можно в любую минуту. Особенно это касается автомобилей с низкой посадкой. Для предотвращения таких ситуаций мировые производители автомобилей чаще всего никаких действий не принимают.
Разве что могут установить пластиковый пыльник, но он лишь для того, чтобы предотвратить попадание в мотор грязи, и не спасет от механических повреждений. Поэтому приходится самому думать о защите машины. В большинстве случаев используется металлическая защита картера. Изготавливают ее из стали, алюминия, титана или нержавеющей установка защиты двигателя пассат б5. Наиболее распространенными являются стальная и алюминиевая защита картера.
Первая являет собой лист стали толщиной 2- 2,2 мм и весом килограмм. К преимуществам можно отнести жесткость, невысокую стоимость, в случае деформации легко поддается рихтовке. Но, несмотря ни на какие покрытия, она подвержена коррозии. Срок ее службы составляет года.
Купить Защита двигателяи КПП Volkswagen Passat B5 (Фольксваген Пассат Б5) в Украине по лучшей цене — условия поставки, фото и описание, контакты, огромный выбор и высокое качество. +38() 88
При этом алюминиевая защита картера двигателя стоит в раза дороже стальной, но и срок службы у нее значительно дольше. Статистика говорит, что в течение года любой водитель не менее 3-х раз наезжает на препятствия, потенциально способные повредить силовую установку автомобиля.
В сложной дорожной обстановке, а установка защиты двигателя пассат б5 ночью, даже самый опытный водитель может не заметить открытую крышку люка, кирпич, наехать на бордюр и др. Единственный установка защиты двигателя пассат б5 избежать дорогостоящего ремонта — эффективная наружная защита Volkswagen Passat двигателя.
То, что находится снизу моторного отсека скорее можно назвать пыльником, спасающим от грязи и пыли, чем считать, что это реальное спасение от камней и выступов. А ведь для уменьшения веса силовые узлы и агрегаты выполнены из хрупкого силумина, поэтому езда на автомобиле, где не установлена надежная защита двигателя Volkswagen Passat, не только неизбежно приведет к дорогостоящему ремонту, но и может стать причиной катастрофы.
Правильно смонтированная защита картера Volkswagen Passatне только эффективно защищает силовую установку машины, но и обеспечивает его владельцам некоторые дополнительные преимущества. Во-первых, она затрудняет несанкционированный доступ к узлам, в том числе и узлам управления и противоугонным системам.
Во-вторых, она фактически комплексная — ведь кроме своей основной функции, надежно предохраняет электроагрегаты, узлы кондиционера и ГРМ, проводку и разъемы от окисления и повреждения.
Ну в общем, поставил, хотя пару часов промучался, крепление чуток не совпали, ну то мелочи жизни! Поставил- остался доволен! Теперь полностью защищен!
Покупкой доволен, так как закрывает рулевые тяги, подкрылки наполовину, и АКПП. Кроме того, закрыто от удара расстояние между двигателем и коробки — меньше будет грязи.
Автомобиль Volkswagen Passat B5 2. Масло моментально всё вытекло с двигателя и машину пришлось тянуть на буксире. А если установлена защита картера, то это сделать будет довольно затруднительно.
Если вы хотите обезопасить свое авто от различных повреждений при ударах и пагубных внешних факторов, достаточно просто купить защиту двигателя для автомобиля у нас в интернет-магазине. Предлагаем широчайший ассортимент аксессуаров для защиты транспортного средства исключительно от известных брендов. Из широкого ассортимента вы гарантированно сможете подобрать идеальную защиту картера для своего автомобиля. На отечественном рынке предоставлены в широком ассортименте универсальные варианты защиты картера, которая хоть и могут обеспечить эффективную защиту моторного отсека, но не смогут гарантировать комфорт пользователю.
Именно по этой причине мы предлагаем своим клиентам купить защиту двигателяпредназначенную под конкретную модель. Во время установка защиты двигателя пассат б5 используются 3D-технологии, позволяющие идеально адаптировать защиту под конкретный автомобиль. Благодаря этому у вас не будет сложностей во время монтажа защиты — нужно просто ее прикрепить к днищу авто с помощью специальных крепежных элементов.
Идеально прикрывает каждый элемент с учетом конструктивных особенностей. Изготовлена защита из высокопрочной стали, толщина которой от 2 установка защиты двигателя пассат б5 3 мм.
Это способствует тому, что при повышенном уровне прочности, она имеет достаточно маленький вес. Дополнительно сталь покрывается полимерным покрытием, которое исключает возникновение коррозии.
В защите предусмотрены вентиляционные отверстия, которые будут исключать нагревание двигателя во время движения — автомобиль будет охлаждаться во время движения естественным путем.
Предусмотрены специальные отверстия для установка защиты двигателя пассат б5 автомобиля, например, для слива масла или замены фильтра. Наличие ребер жесткости будут гарантировать высокий уровень прочности и жесткости конструкции, в это время обладает достаточно маленьким весом, поэтому не будет менять клиренс.
Прежде чем купить защиту двигателя в Киевенужно учитывать индивидуальные технические особенности машины.
Жена любит ласку, а машина чистоту и смазку.
Хотел отредактировать не получается-добавлю так.Доделал защиту под коробку. Вот,что получилось.
Профессиональный советчик
каков бюджет???
передний крепеж к чему?к бамперу??
Если покупать лист рифлёнки стоит она-много,но хватит на “всю” машину-продают- 2500*1250.Я не покупал, на работе остаются куски,гнул из них(есть станок).Болты, гайки,гравера,шайбы(нержавейка)всё тамже.Затраты=0.Крепёж с переди получается двойной-бампер болтался я его и прихватил на сквозь через защиту,а так там есть труба,где есть крепёжные отверстия.У меня есть на В 3-4,делал тестю вот по этому чертежу,если интересно могу скинуть фотку.
зашита от пыли и грязи
А вот тут можно и поспорить.
Юрий Николаевич написал(а):
тут даже спорить нечего =)
марка аллюминия из которого сделлана защита?
Незнаю,я в такие подробности невдавался.Но на В3 ползал на пузе,пару раз цеплял об асфальт-не гнулась.В принцыпе неважно-мне нравится.Лёгкая самый важный +.
Мастер советчик
AlMg3 скорей всего.
К автору, из за электрохимической коррозии будут дырки в местах крепления к кузову, болты из нержавейки нужны или изоляция алюминия от стали.
Оракул
да да да!!!
фотку на Фольксваген Пассат Б4 пожалуйста в личку можно, можно и на форум
заранее спасибо
защита прикольно выглядит. а-ля army style
Коррозия-когда она начнётся? Покрайней мере лучше чем металл,да и вообще у меня никакой небыло.А болты просто были,их и поставил.На В4 завтра фотку сделаю,я её сделал,тесть ставить не стал-воляется в гараже.
Ну так просто рекомендации
Вот делал на В4 пока непонадобилась
Участник 2-го Всесоюзного слёта “Друзья Жигулей” в 83г
+1
Элементов повышающих жёсткость – нет;
А на ШЕРИФ посмотри там есть? Рёбра жесткости,усилители?
Спорить не буду,каждый останется при своём мнении.Как говорится на вкус и цвет-бывают карандаши.
Der Golf
Надоело каждый раз снимать защиту картера для слива масла при его замене
очень уж это запарно и неудобно одному
начать нужно с точной разметки по месту, когда защита ещё установлена на машине и также учесть и взять поправку на то, что масло будет сливаться вначале не строго вертикально вниз,а по дуге к тыльной стороне машине,так что это непременно имеем ввиду,после того как разметка сделана делаем пару отверстий по краям будущего паза
болгаркой дорабатываем задуманное
должно получиться примерно вот так
ставим на машину защиту и проверяем ориентацию (пробка одноразовая и на легкосплавном поддоне меняем её, дабы избежать течи)
работа производилась на Фольксваген Гольф 5 с BSE, защита кстати, оригинальная, по желанию-для вида можно и вовсе из баллона подкрасить, хотя сам в этом смысла не вижу
думается, это не критично
на днях испробовал этот вариант,понравилось
не забываем сменить и фильтр, ну вот как-то так колхозим.
Удачи.
Создатель сайта
Вот что мне удалось намерить там, значит на примере этого фото, вот эти размеры 260мм. и 130мм. соответственно
хотя от себя могу порекомендовать сделать первый размер на 270мм., поскольку у меня пробка хоть и чуть, но смещена относительно центра
Ширина паза (Ø коронки) – 65мм. (коронку брал самую дешёвую в ближайшем стр. магазе, порядка 300р.)
Общая длина паза-170мм., хотя опять же всё это делалось “на глаз” и от фонаря, так что форма здесь произвольная, главное почувствовать разницу в облегчении до и после
p.s. Усилие на пробке – 30 Нм – (N90813202-номер для заказа).
(пробка одноразовая и на легкосплавном поддоне меняем её, дабы избежать течи)
Я уже 3 раза менял масло,а пробку с шайбой не менял!,течи нет вобше ни капыльки!
можно просто заменить медною шайбу на пробке(если есть сомнения),зачем менять пробку целиком?!
Пепелац без гравицапы не летает
Dass 888 написал(а):
При стоимости пробки в 50 рублей – смысл экономить?!
дело в том,что на более ранних моделях и поддоны были не легкосплавные и м.б. это было не так критично,я не буду спорить,вот просто пару скринов с Elsa насчёт Фольксваген Гольф 5 и Г6
Как вариант,можно прсто избавиться от родной шайбы и поставить медную,вот уж не знаю правда,насколько это критично насчёт этой “химической пары”,однако в силу того,что там всегда сухо от t движка,то может и ничего страшного.
Просто заглянул
буду благодарен за отчет,или ссылку про установку!
Посмотрел,спасибо,но у меня она со стороны бампера чуть другая,там не понятно,куда ее вкручивать
Защита картера Volkswagen Passat B5 В6 V 5 V-23 1997-2005 # 26. 0226
тогда не вижу никаких проблем с установкой-делов там на пол часа максимум-убираете все ваши штатные крепежные планки, на агрегатной балке есть две небольшие косынки с отверстиями-это задний крепеж, отверстия в косынках надо расточить до 8мм (там 7мм) или напильником или сверлом
на передней панели снимаете штатные закладные гайки для саморезов и на их место устанавливаете квадратные гайки, идущие в комплекте с защитой (с одной стороны можно их подрезать, чтоб лучше в пазы ложились) всё-наживляете а потом затягиваете пять болтов
далее прикручиваете пластиковые пыльники, чтоб не болтались-прямо через штатный локер крепите их одним саморезом
Ссылки нет под руками, но в вашем случае ее придется руками дорабатывать, ибо она штатная не садится в пазы, ее какие-то криворукие штампуют.
